Conexión Del Tubo Del Sensor De Presión - Toro MultiPro 1750 Manual Del Usuario

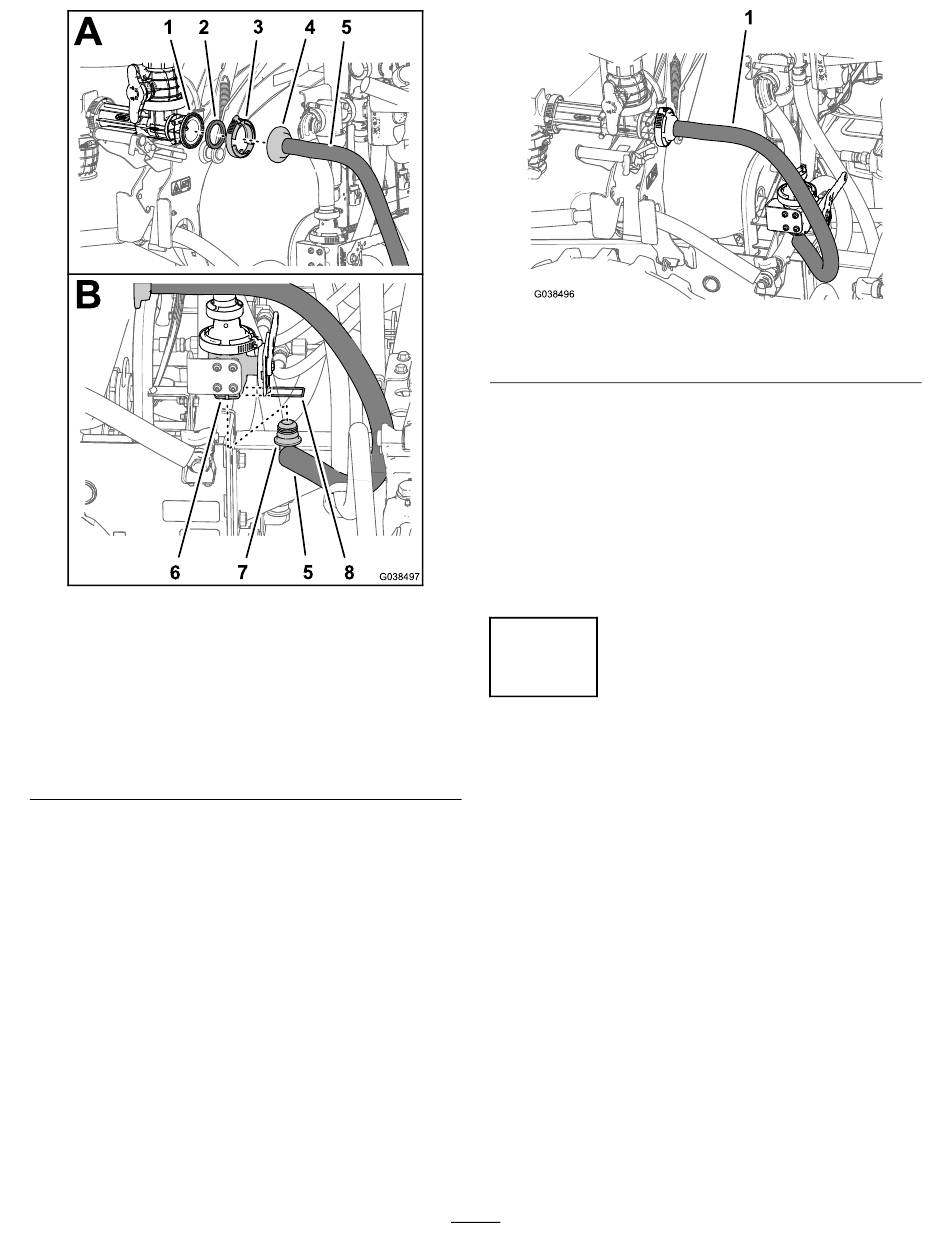

Figura 101
1. Brida (eyector)
2. Junta
3. Abrazadera para brida
4. Acoplamiento dentado
recto
2. Conecte provisionalmente el acoplamiento dentado a la
brida del eyector con la brida de fijación que retiró en
el paso 1 de Desconexión del kit opcional de eyector
(página 9)
3. Enrute la manguera de alimentación del eyector hasta la
parte inferior de la válvula de cierre del eyector, según
se muestra en Figura
5. Manguera de alimentación
del eyector (2 cm x 88 cm)
6. Orificio inferior (válvula de
cierre del eyector)
7. Acoplamiento dentado de
90°
8. Horquilla de retención
(pequeña)
102.
1. Manguera de alimentación del eyector (2 cm x 88 cm)
4. Conecte el acoplamiento dentado de 90° de la
manguera de alimentación del eyector al orificio inferior
de la válvula de cierre del eyector
5. Sujete el acoplamiento dentado de 90° al orificio de
la válvula de cierre del eyector con una horquilla de
retención pequeña
6. Apriete la brida de fijación que sujeta el acoplamiento
dentado de la manguera de alimentación del eyector a
la brida del eyector
g038497
19
Conexión del tubo del sensor
de presión
No se necesitan piezas
Procedimiento
Inserte el tubo del sensor de presión en el conector de tubo
del extremo de la válvula de sección
47
Figura 102
(Figura 101).
(Figura 101).
(Figura 102).
(Figura 103 o Figura
g038496
104).
