Epson SCARA LS3-B Serie Manual Del Manipulador página 158

Mantenimiento

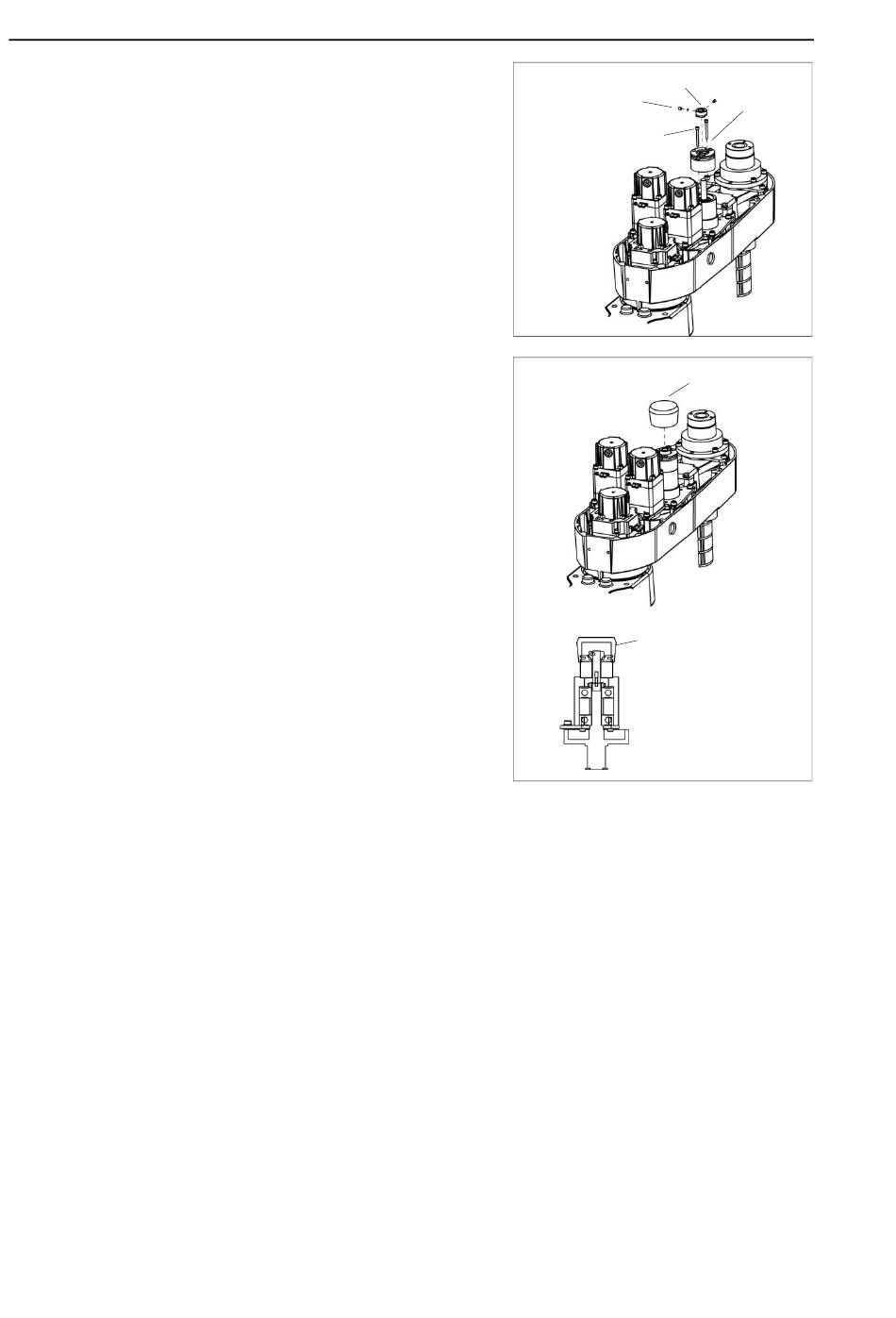

Instalación del (1) Instale el freno en la unidad intermedia del
freno de la
articulación n.º 4
(2) Instale el cubo de freno en la unidad
(3) Instale el tapón de goma.
NOTA

(4) Conecte el conector.
(5) Vuelva a agrupar los cables en sus posiciones originales con el amarracables que se retiró
(6) Instale la cubierta superior del brazo.
144
eje de la articulación n.º 4.
intermedia del eje de la articulación n.º 4.
Inserte el tapón de goma hasta que el cable
se separe del freno. Si los cables entran al
interior del tapón de goma, se pueden
desconectar.
Conector BR4
en el paso (6).
No permita una tensión innecesaria en los cables.
Para conocer detalles, consulte Mantenimiento: 3.1 Cubierta superior del brazo.
Cubo de freno
M34 tornillos de
fijación + casquillo
2-M2.525
Tapón de goma
Tapón de goma
Pieza giratoria
(Cubo de freno)
LS3-B/LS6-B Mod.7
Freno
