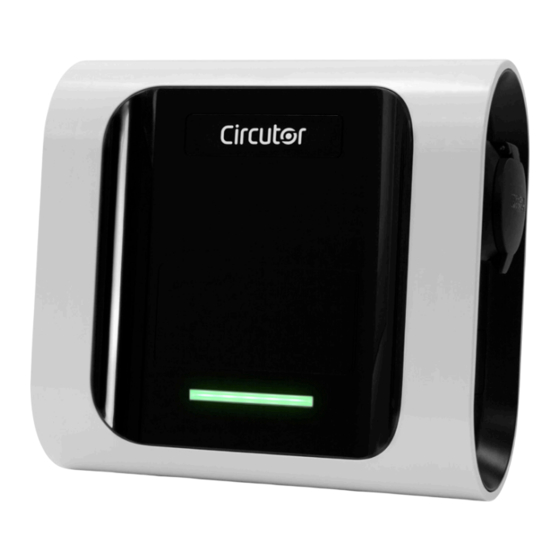

Serie Wallbox eNext
GUÍA DE INSTALACIÓN
(M255A01-01-21B)

Publicidad

Tabla de contenido
loading

Manuales relacionados para Circutor Wallbox eNext Serie

Resumen de contenidos para Circutor Wallbox eNext Serie

  • Página 1 Serie Wallbox eNext GUÍA DE INSTALACIÓN (M255A01-01-21B)
  • Página 2 Wallbox eNext Guía de Instalación...

  • Página 3: Limitación De Responsabilidad

    Limitación de responsabilidad CIRCUTOR, SA se reserva el derecho a realizar modificaciones, sin previo aviso, del equipo o de las especificaciones del equipo, expuestas en el presente manual de instrucciones. CIRCUTOR, SA pone a disposición de sus clientes las últimas versiones de las especificaciones de los equipos y los manuales más actualizados en su página Web.
  • Página 4 INFORMACIÓN SOBRE DERECHOS DE AUTOR Este documento está protegido por derechos de autor, 2021 propiedad de CIRCUTOR, S.A. Todos los derechos reservados. CIRCUTOR, S.A. se reserva el derecho de realizar modificaciones, en cualquier momento y sin previo aviso, en los productos descritos en el presente manual de instrucciones.

  • Página 5: Tabla De Contenido

    Wallbox eNext Esta es la guía para instalar eNext. Limitación de responsabilidad ......................3 Histórico de revisiones..........................3 Esta es la guía para instalar eNext......................5 1.-Introducción............................6 2.-Antes de la instalación........................8 3.- Vista general............................12 4.- Dimensiones............................14 5.- Instalación............................16 A. Requisitos ............................17 B. Apertura............................18 C.
  • Página 6 Wallbox eNext Guía de Instalación...

  • Página 7: Introducción

    Wallbox eNext Introducción Este manual proporciona información acerca de la puesta en servicio de Wallbox eNext, que ha sido diseñado y comprobado para permitir cargar vehículos eléctricos, conforme a la norma internacional IEC 61851. Este documento contiene diferentes secciones, entre ellas las instrucciones de instalación paso a paso y los datos técnicos.

  • Página 8: Instrucciones Importantes De Seguridad Eléctrica

    Wallbox eNext INSTRUCCIONES IMPORTANTES DE SEGURIDAD ELÉCTRICA Lea atentamente todas las instrucciones antes de co- menzar para garantizar un uso adecuado de las piezas eléctricas. Un ambiente de trabajo seguro no es suficiente para controlar todos los riesgos eléctricos potenciales. Se recomienda ser muy cauteloso y trabajar de manera segura. Por lo tanto, las reglas de seguridad que se muestran a continuación podrían ayudar a controlar los riesgos de lesiones o muerte por riesgos laborales.

  • Página 9: Antes De La Instalación

    CIRCUTOR rechazará suministrados por CIRCUTOR. cualquier responsabilidad y la garantía perderá su validez. • No utilice el equipo si la caja o el conector EV están rotos, agrietados, abiertos o muestran • El punto de recarga no admite la función cualquier otra señal de daños.

  • Página 10: Consideraciones Para El Cableado Eléctrico

    Wallbox eNext CONSIDERACIONES PARA EL CABLEADO ELÉCTRICO Tome en consideración esta sección antes de empezar a realizar las conexiones del cableado del punto de re- carga. 1 — PROTECCIONES ELÉCTRICAS El punto de recarga puede no incluir elementos de protección eléctrica. Si este equipo cuenta con protecciones eléctricas internas, estarán instaladas en cada toma de corriente para proteger al usuario de posibles fallos eléctricos de conformidad con la norma internacional 61851-1:2017.
  • Página 11 Wallbox eNext Guía de Instalación...
  • Página 12 Wallbox eNext Incluye: Installation Guide Guía de Punto de carga instalación Llave Allen Etiqueta identificativa 2.5 mm No en el modelo eNext Elite. Guía de Instalación...

  • Página 13: Vista General

    Wallbox eNext Vista general 1 — Balizas LED 4 — Logo 7 — Aberturas soporte pared 2 — Pantalla a color 5 — Prensaestopa 8 — Aberturas cierre caja 3 — Lector RFID 6 — Conectores 9 — Contador MID Solo en el modelo eNext Elite.
  • Página 14 Wallbox eNext Medidas en mm Guía de Instalación...

  • Página 15: Dimensiones

    Wallbox eNext Dimensiones 62.5 52.5 52.5 62.5 39.5 20.5 Guía de Instalación...
  • Página 16 Wallbox eNext Material: • Llave Allen de 2,5 mm incluida en el kit de instalación. Los Tornillos, arandelas de sellado y anclajes de plástico no están incluidos. • • El sistema de fijación del punto de recarga ha sido diseñado para instalarse en una pared.

  • Página 17: Instalación

    Requisitos Por favor, cumpla con las regulaciones de su país. • El punto de recarga se instalará en una pared o en accesorios CIRCUTOR. • Al instalar el equipo, se reservará algo de espacio por razones de usabilidad, mantenimiento y seguridad. La siguiente imagen muestra las distancias mínimas...

  • Página 18: Apertura

    Wallbox eNext Apertura Abra Wallbox eNext con la llave Allen. Llave Allen 2,5 mm Tornillo DIN-7380-2 M4x14 INOX Arandela de sellado DIN 7712 4.8 14MM INOX Utilice la carraca para abrir/cerrar en caso de acceso difícil Guía de Instalación...

  • Página 19: Posición

    Wallbox eNext Posición Perfore la pared Broca M 6/8 1100 Dimensiones en mm Guía de Instalación...

  • Página 20: Fijación

    Wallbox eNext Fijación Coloque el equipo en los agujeros realizados anteriormente y fíjelo por medio de tornillos Guía de Instalación...

  • Página 21: Conexión

    Wallbox eNext Conexión Este punto de carga está diseñado para estar conectado permanentemente a una red de suministro de CA. Utilice los pasamuros suministrados para conservar el nivel de protección IP Pasamuros • La corriente de la fuente de alimentación puede limitarse. Para realizar este ajuste, consulte el Manual de instrucciones.

  • Página 22: Esquema Eléctrico Con Protecciones Eléctricas Internas

    Wallbox eNext Sección máxima de la regleta de bornes: 10mm No olvide conectar el cable de tierra a la toma correspondiente. Tipo de cable permitido para la regleta de bornes: Cobre Compruebe que todos los tornillos están ajustados correctamente a 1.5 Nm Los tres esquemas posibles se muestran a continuación: 1.- ESQUEMA ELÉCTRICO CON PROTECCIONES ELÉCTRICAS INTERNAS: PUNTO DE CARGA MONOFÁSICO...
  • Página 23 Wallbox eNext 2.- ESQUEMA ELÉCTRICO CON PROTECCIONES ELÉCTRICAS, CON RETROALIMENTACIÓN EN CASO DE CONTACTO SOLDADO O FUGA DE CC PUNTO DE CARGA MONOFÁSICO PUNTO DE CARGA TRIFÁSICO • Conectar a 400V~. Conectar a 230V~. • • Si la alimentación es monofásica, conecte L1 y N.

  • Página 24: Esquema Eléctrico Con Protecciones Eléctricas, Sin Retroalimentación

    Wallbox eNext 3.-ESQUEMA ELÉCTRICO CON PROTECCIONES ELÉCTRICAS, SIN RETROALIMENTACIÓN EN CASO DE CONTACTO SOLDADO O FUGA DE CC PUNTO DE CARGA MONOFÁSICO PUNTO DE CARGA TRIFÁSICO Conectar a 230V~. • Conectar a 400V~. • • Si la alimentación es monofásica, conecte L1 y N.

  • Página 25: Cirbeon

    Wallbox eNext CirBEON CirBEON es un dispositivo opcional que optimiza la recarga. Analizando el consumo de corriente total en instalaciones residenciales, CirBEON gestiona la corriente restante para el punto de recarga del VE, evitando cualquier disparo en el circuito principal. CirBEON solo está disponible en puntos de recarga monofásicos.

  • Página 26: Detector De Corriente De Fuga Cc

    Wallbox eNext Detector de corriente de fuga CC Esta protección se realiza de dos maneras diferentes según la fuente de alimentación del punto de recarga. • Alimentación monofásica: el detector envía una señal a la PCB principal del punto de recarga que detiene la transacción de carga abriendo los relés internos.

  • Página 27: Función De Control Remoto

    Wallbox eNext Función de control remoto La función de control remoto es un contacto libre de potencial que permite que la transacción de carga se inicie y pare de forma remota. Esta función de control remoto está deshabilitada de manera predeterminada, mediante un puente (como se muestra en la imagen a continuación).

  • Página 28: Cierre

    Wallbox eNext Cierre Cierre el punto de recarga según los siguientes pasos de verificación y operación. 1 — ENTRADA DE CORRIENTE Antes de continuar, asegúrese de que haya tensión en los bloques de terminales. Preste e Preste especial atención al cable neutro en modelos trifásicos. 2 —...
  • Página 29 Wallbox eNext 8 — CIERRE SEGURO • Apriete los tornillos en cruz en la secuencia que se muestra a continuación. • Como pauta, el par de apriete recomendado es 0.8-1Nm. 9 — MANTENIMIENTO PREVENTIVO Se recomienda realizar un mantenimiento preventivo una vez al año. Guía de Instalación...

  • Página 30: Datos Eléctricos

    Wallbox eNext DATOS ELÉCTRICOS MODELOS: eNext, eNext Elite M-C1 M-C2 T-S2 T-C2 Alimentación 1P+N+PE 1P+N+PE 3P+N+PE 3P+N+PE Tensión de entrada 230V~±10% 230V~±10% 400V~±10% 400V~±10% Frecuencia 50Hz / 60Hz Potencia de salida 7.4 kW 7.4 kW 22 kW 22 kW Corriente de salida 32 A Tipo de conectores Tipo 1 Cable...

  • Página 31: Datos Técnicos

    Wallbox eNext Datos técnicos CONECTIVIDAD MODELO: eNext Comunicaciones Wireless Bluetooth v4.2 + BLE MODELO: eNext Elite Ethernet 10/100BaseTX (TCP-IP) Wi-Fi 2.4GHz (IEEE 802.11b/g/n) Celular Modem 4G / 3G / GPRS / GSM (12) Protocolo de interfaz OCPP 1.6J Opcional. (12) CONDICIONES AMBIENTALES Temperatura de trabajo -5ºC ...
  • Página 32 Wallbox eNext Guía de Instalación...

  • Página 33: Ayuda

    Tel.: 902 449 459 (España) / +34 937 452 919 (fuera de España) email: sat@circutor.com Garantía CIRCUTOR ofrece una garantía de dos años para todos sus productos contra cualquier defecto de fábrica a partir de la entrega de los equipo. CIRCUTOR reparará o sustituirá cualquier producto con defectos de fábrica devuelto den- tro del periodo de la garantía.
  • Página 34 CIRCUTOR, SA. Vial Sant Jordi, s/n 08232 - Viladecavalls (Barcelona) Tel: (+34) 93 745 29 00 - Fax: (+34) 93 745 29 14 www. circutor.com central@circutor.com...
