Sección máxima de la regleta de bornes: 10mm
No olvide conectar el cable de tierra a la toma correspondiente.
Tipo de cable permitido para la regleta de bornes: Cobre
Cu
Compruebe que todos los tornillos están ajustados
correctamente a 1.5 Nm

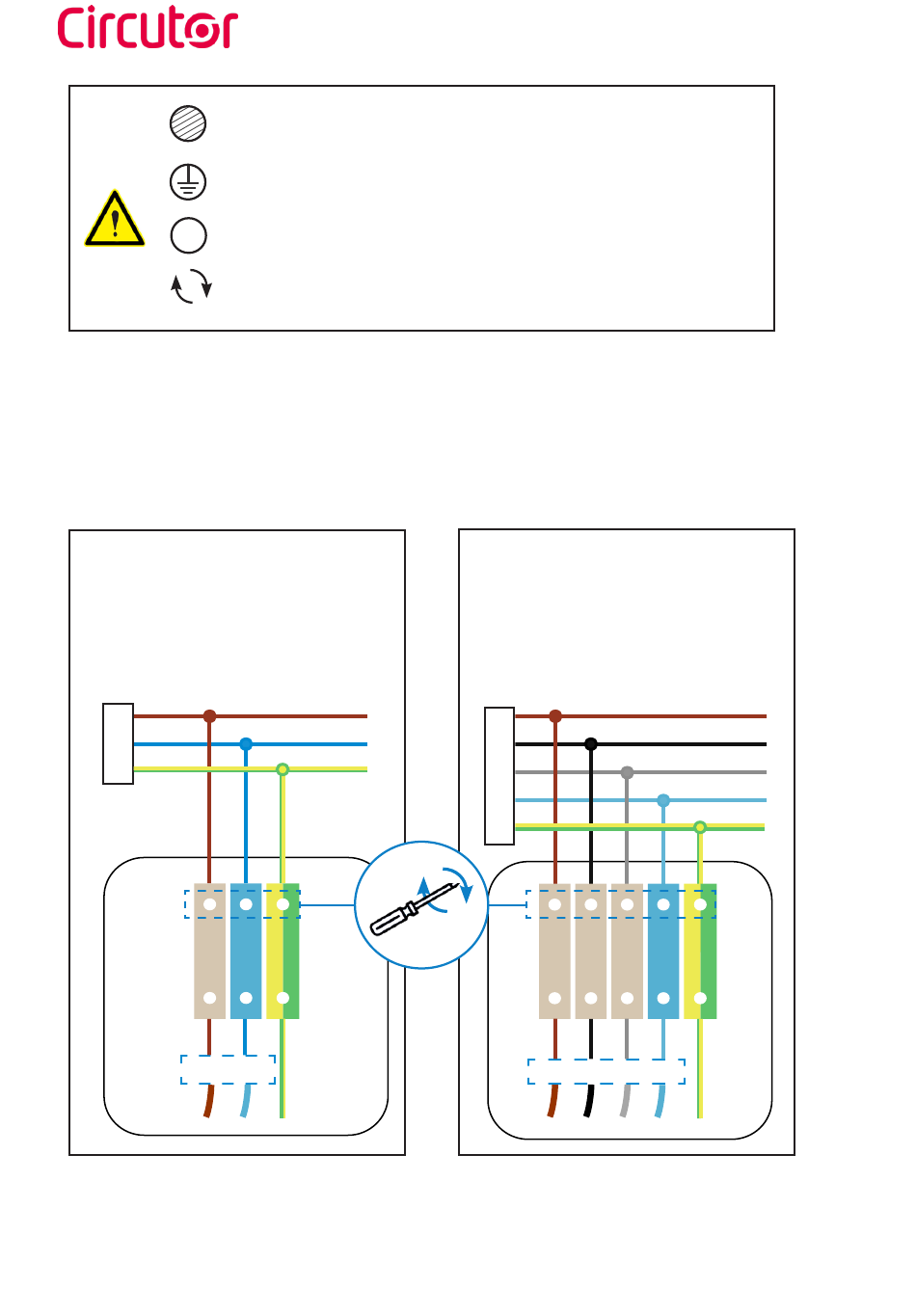

Los tres esquemas posibles se muestran a continuación:
1.- ESQUEMA ELÉCTRICO CON PROTECCIONES ELÉCTRICAS INTERNAS:
PUNTO DE CARGA MONOFÁSICO
•
Conectar a 230V~.
L
N
PE
Protecciones
22
2
PUNTO DE CARGA TRIFÁSICO
Conectar a 400V~.
•
•
Si la alimentación es monofásica,
conecte L1 y N.
L1
L2
L3
N
PE
Protecciones
