Conexión eléctrica
5.2 Conexión a la red pública (CA)
5.2.1 Condiciones para la conexión de CA
Condiciones de conexión del operador de red
¡Siempre observe las condiciones de conexión de su operador de red!
Configuración de cables
Dimensione la sección del cable con ayuda del programa de diseño "Sunny Design"
(www.SMA-Iberica.com/SunnyDesign) de manera que a potencia nominal las pérdidas de potencia
no superen el 1%.
En la siguiente tabla se especifican las longitudes máximas de los cables en relación a la sección.
Sección del cable
16,0 mm²
a)
25,0 mm²
a)
Utilice sólo cables flexibles.
Reducción a la mitad de las pérdidas de potencia
Si se agrupan 3 inversores con inyección simétrica en un sistema trifásico, el conductor
neutro no recibe ninguna carga y las pérdidas de potencia se reducen a la mitad. Así se
dobla la longitud máxima del cable.
La sección de cable necesaria en cada caso depende de los factores siguientes:
• Temperatura ambiente,
• Tipo de tendido,
• Resistencia a los rayos UV.

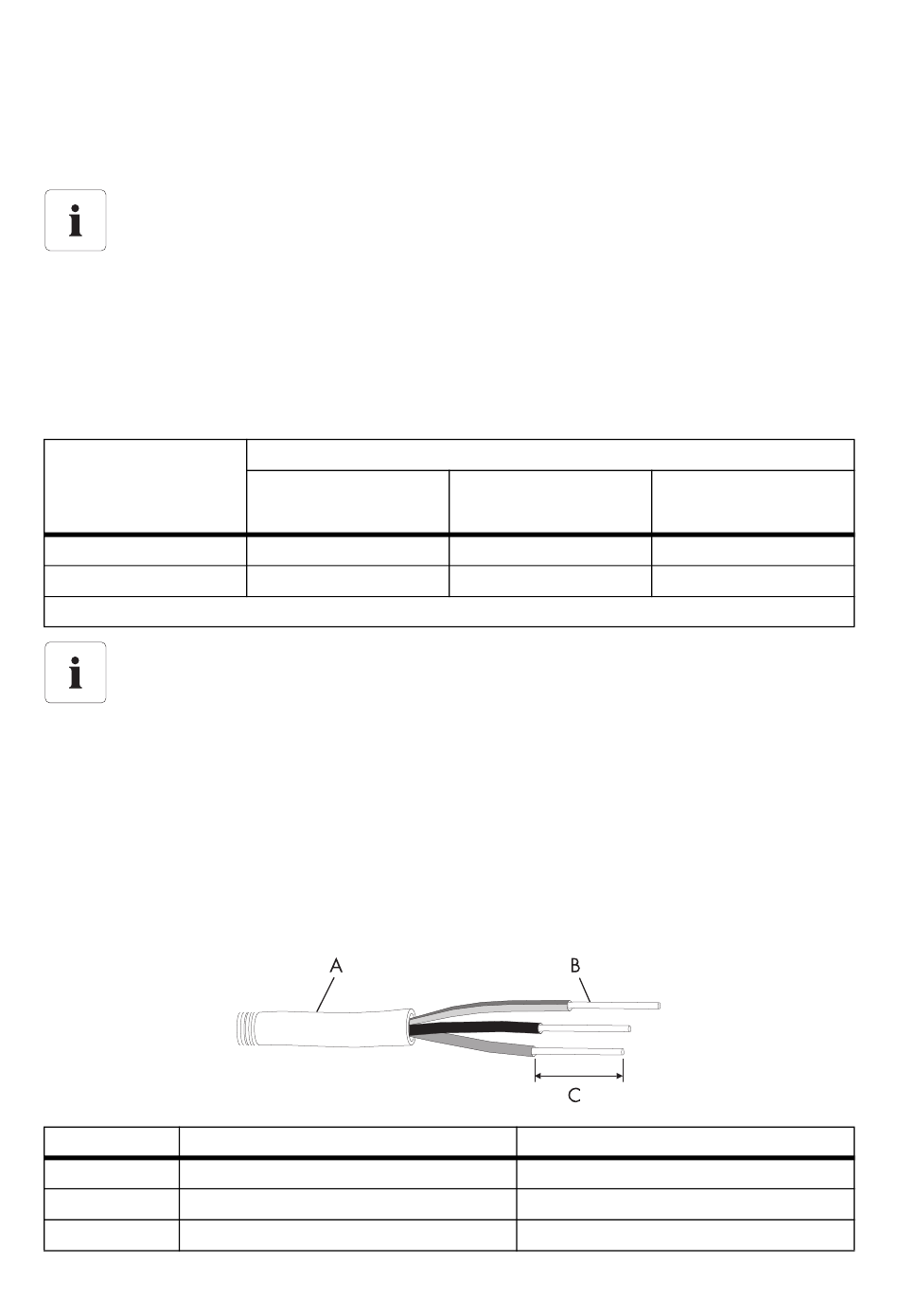

Especificaciones de los cables
Posición Denominación
A diámetro exterior
B Sección del cable
C Longitud de aislamiento
24 SMC9-11TLRP-IES100640
Longitudes máximas de los cables
SMC 9000TL-10 /
SMC 9000TLRP-10
27 m
43 m
SMC 10000TL-10 /
SMC 10000TLRP-10
24 m
38 m
valor
18 mm ... 32 mm
máx. 25 mm²
aprox. 18 mm
SMA Solar Technology AG
SMC 11000TL-10 /
SMC 11000TLRP-10
22 m
35 m
