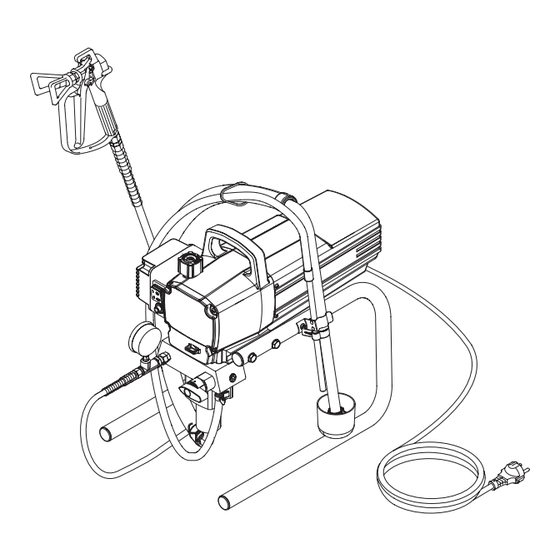

Airless Equipo de alta presión para pulverizar
Airless Hogedrukspuitinstallatie
Airless Højtryks-sprøjteanlæg
Airless Högtryckssprutmålningsutrustning
Unidade de pulverização de alta pressão Airless
Performance Series 450e
Edición • Uitgave 12 / 2009
0558 911B
Udgave • Utgåva
Edição
Publicidad
Tabla de contenido
Manuales relacionados para Titan Performance 450e Serie
Resumen de contenidos para Titan Performance 450e Serie
- Página 1 Instrucciones de uso Gebruiksaanwijzing ..... p. 18 Driftsvejledning ....p. 36 Bruksanvisning....p. 54 Manual de proprietário ..p. 72 Airless Equipo de alta presión para pulverizar Airless Hogedrukspuitinstallatie Airless Højtryks-sprøjteanlæg Airless Högtryckssprutmålningsutrustning Unidade de pulverização de alta pressão Airless Performance Series 450e Edición •...
- Página 2 ¡Advertencia! ¡Atención: Peligro de lesiones por inyección! Los equipos Airless producen unas presiones de pulverización extremadamente altas. ¡Nunca poner en contacto con el chorro de pulverización ni los dedos, ni las manos ni otras partes del cuerpo! No dirigir nunca la pistola de pulverización hacia sí mismo, en dirección a otras personas y a animales.
-
Página 3: Tabla De Contenido
Indice Indice Página Página Normas de seguridad para la Procedimiento en caso de averías ......10 pulverización Airless............. 2 Instrucciones de conexión a tierra ........3 Mantenimiento ..............12 10.1 Mantenimiento general...........12 Sinopsis de aplicación ..........4 10.2 Manguera de alta presión ..........12 Campos de aplicación ............4 Materiales de recubrimiento ..........4 Reparaciones en el aparato ........12... -
Página 4: Normas De Seguridad Para La Pulverización Airless
Normas de seguridad Normas de seguridad para la pulverización Airless El presente manual contiene información que deberá leer y comprender NOTA PARA LOS MÉDICOS: bien antes de utilizar el equipo. Cuando llegue a una sección que tenga La inyección en la piel es una lesión traumática. Es uno de los siguientes símbolos, preste especial atención y asegúrese de importante tratar la lesión lo antes posible. -
Página 5: Instrucciones De Puesta A Tierra
Normas de seguridad PELIGRO: VAPORES PELIGROSOS - Las pinturas, PELIGRO: EL PELIGRO DE EXPLOSIONES A CAUSA disolventes, insecticidas y otros materiales pueden DE MATERIALES INCOMPATIBLES puede provocar ser perjudiciales si se inhalan o entran en contacto lesiones graves o daños materiales. con el cuerpo. -
Página 6: Sinopsis De Aplicación
Lacas y pinturas diluibles con agua y que contienen disolvente, de una mejor comprensión del funcionamiento. materiales de recubrimiento bicomponentes, dispersiones, Titan Performance Series son equipos de pulverización de alta pinturas látex. presión con accionamiento eléctrico. El procesamiento de otros materiales de recubrimiento se admite Un mecanismo de engranajes transfiere la fuerza motriz a un eje... -
Página 7: Leyenda Del Cuadro Explicativo Performance Series 450E
Descripción del aparato Leyenda del cuadro explicativo Performance Series 450e 1 Pistola de pulverización 8 Válvula de descarga 2 Manguera de alta presión Palanca en posición vertical – PRIME ( circulación) 3 Manguera de retorno Palanca en posición horizontal – SPRAY ( pulverizar) 4 Manguera de aspiración 9 Mando regulador de presión... -
Página 8: Datos Técnicos
Descripción del aparato Puesta en servicio Datos técnicos 5. Rellenar tal cantidad Piston Lube (Fig. 3), de manera que no gotee en el depósito de material de recubrimiento. Tensión: 220~240 Volt AC , 50/60 Hz Consumo de corriente máx: 5,5 A @ 230 VAC El Piston Lube evita el des gaste excesivo de las Cable de conexión: 3 x 1,5 mm... -
Página 9: Poner El Equipo En Marcha Con Material De Recubrimiento
Técnica de pulverización Técnica de pulverización Peligro de inyección. No pulverice sin la protección de la punta en su lugar. NUNCA apriete el gatillo de la pistola a menos que la punta esté completamente girada en la posición de pulverización o de destrabado. SIEMPRE bloquee el gatillo de la pistola antes de retirar, reemplazar o limpiar la punta. -
Página 10: Manejo De La Manguera De Alta Presión
Por razones de funcionamiento, seguridad y recubrimiento. duración, emplear únicamente mangueras de alta 2. Cerrar la válvula de descarga, posición de válvula SPRAY presión originales de TITAN. pulverización). 3. Conectar el equipo ON (CON). 4. Apretar el gatillo de la pistola de pulverización, para bombear el resto de material de recubrimiento de la Interrupción del trabajo... -
Página 11: Filtro De Aspiración
Limpieza del aparato (puesta fuera de servicio) Filtro de aspiración Limpieza de la pistola de pulveri zación Airless Un filtro de aspiración limpio garantiza siempre 1. Lavar el interior de la pistola de pulverización Airless a máxima cantidad transportada, presión baja presión de servicio con agente limpiador adecuado. -
Página 12: Procedimiento En Caso De Averías
Procedimiento en caso de averías Procedimiento en caso de averías Avería Causa posible Eliminación de la avería El aparato no arranca No hay tensión de alimentación. Comprobar el abastecimiento de tensión. Ajuste de presión demasiado bajo. Aumentar girando el mando regulador de presión. Interruptor ON/OFF (CON/DES) Sustituir defectuoso. - Página 13 Manguera de alta presión Por razones de funcionamiento, seguridad y duración, de pulverización incorrecta. emplear únicamente mangueras de alta presión originales de TITAN. Boquilla gastada o demasiado Sustituir la boquilla. grande. Presión muy alta. Girar el mando regulador de presión a una cifra más baja.
-
Página 14: Mantenimiento
El mantenimiento del equipo deberá ser realizado por el servicio 2. Conectar (ON) y desconectar (OFF) el equipo, de modo postventa de Titan una vez al año. que la pistón articulada quede en posición de carrera inferior. 1. Comprobar los deterioros en las mangueras de alta presión, la tubería de conexión de aparatos y los... -
Página 15: Empaquetaduras
Reparaciones en el aparato 11.3 Empaquetaduras 1. Desmontar la caja de válvula de admisión conforme a los pasos en capítulo 11.2, página 12. 2. No es necesario desmontar la válvula de escape. 3. Desenroscar los dos tornillos de cabeza cilíndrica (Fig. 11, Pos. -
Página 16: Reemplazo Del Conjunto De Motor
Reparaciones en el aparato 17. Apretar con llave ajustable por rodillo sin fin la tuerca guía Gire el ventilador del motor manualmente hasta (6) con cuidado. que el engranaje de la armadura se enganche con el engranaje de acoplamiento de la carcasa de la 18. -
Página 17: Reemplazo De Los Engranajes
Reparaciones en el aparato 11.6 Reemplazo de los engranajes 11.7 Reemplazo del transductor 1. Abra la válvula de descarga, coloque la válvula en la 1. Abra la válvula de descarga, coloque la válvula en la posición PRIME (circulación ), apague la unidad y posición PRIME (circulación ), apague la unidad y desconecte el cable de alimentación. -
Página 18: Esquema Eléctrico Performance Series 450E
Microinterruptor Azul (15 cm) Rojo (20 cm) Clavija de Rojo Relé Blanco (15 cm) Negro (20 cm) Rojo (15 cm) Verde / amarillo Negro Blanco Rojo Rojo Interruptor Interruptor Motor Condensadores protector de sobrecarga Negro Negro Negro... -
Página 19: Accesorios Para Performance Series 450E
