Steeper S-Charge System Manual Tecnico página 18

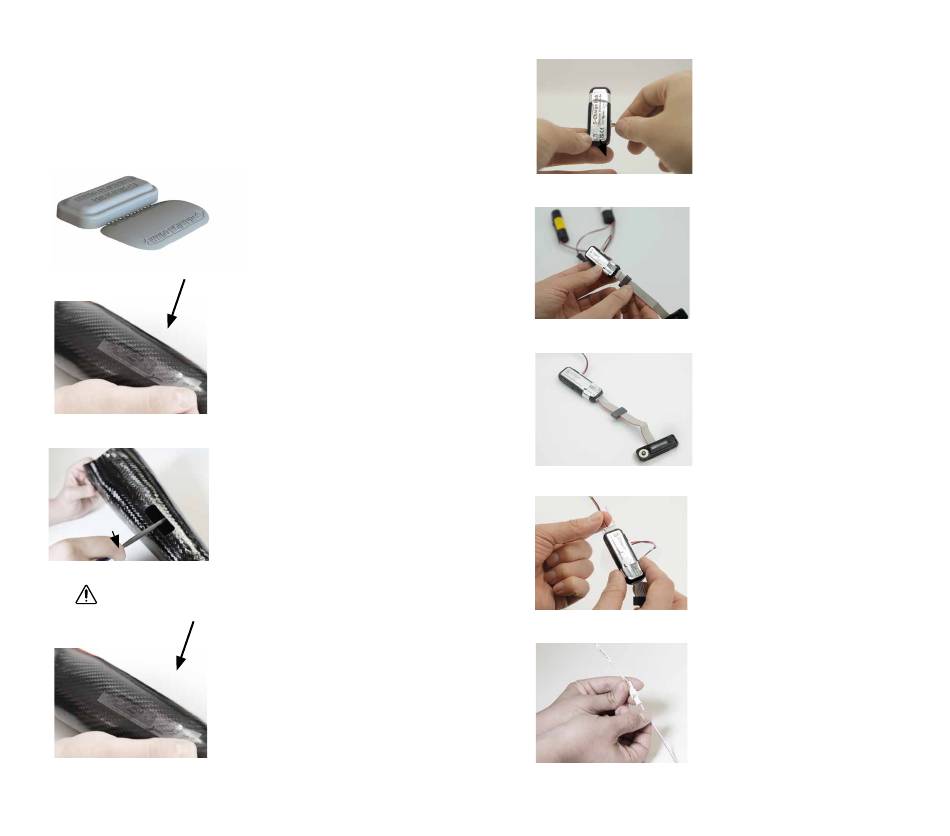

INSTRUCCIONES DE INSTALACIÓN
El bastidor de montaje para el visor se ajustará a un espesor de antebrazo de
2 - 2,5 mm.
El Sistema de Carga-S está diseñado para ser readaptado a un antebrazo prefabricado.
Sin embargo, si el muñón es demasiado largo para que todos los componentes del
sistema puedan adaptarse al espacio del antebrazo, podría ser necesario incluir
simuladores de laminación para crear una nueva parte del antebrazo. Estos están
incluidos en la caja con el Sistema de Carga-S.
Tenga en cuenta: para conectar todos los componentes, estas
instrucciones DEBEN ejecutarse en el siguiente orden:
a)
3 4
Los simuladores de laminación para
el centro y el visor (como se muestra
a la izquierda) pueden separarse
quebrando las presillas contiguas.
Junto con el simulador del paquete
3500S, estos pueden laminarse en
el antebrazo mediante el proceso
estándar.
Luego de la laminación, debe recortar
un orificio para el visor del Sistema
de Carga-S. Utilice la etiqueta de la
guía de colocación incluida en la caja.
Coloque el adhesivo de alineación en la
ubicación deseada en la prótesis.
Con una herramienta adecuada,
recorte la plantilla, manteniéndose
dentro de la línea marcada, y quite
el material sobrante. Lime los bordes
internos del orificio para adaptarlos
a la forma del bastidor de montaje, y
quite los bordes afilados.
Luego de la laminación, debe recortar
un orificio para el visor del Sistema
de Carga-S. Utilice la etiqueta de la
guía de colocación incluida en la caja.
Coloque el adhesivo de alineación en la
ubicación deseada en la prótesis.
b)
c)
d)
e)
f)
En primer lugar, conecte el paquete
de baterías 3500S al centro. El centro
tiene la capacidad de albergar un
paquete de baterías.
Luego, conecte el visor con
el cable plano al centro.
El sistema ya está conectado.
Encienda y pruebe el funcionamiento
presionando el botón de
standby en el visor.
Enchufe el conector del cable de
alimentación al centro.
Conecte el cable de muñeca EQD
al cable de alimentación (si fuera
necesario).
