la documentación del producto o indicadas por el personal de servicio y de asistencia en línea o telefónica. Los daños
causados por reparaciones no autorizadas por Dell no están cubiertos por la garantía. Lea y siga las instrucciones de
seguridad que se envían con el producto.
1. Siga las reglas de seguridad que se enumeran en la sección Instrucciones de seguridad.
2. Siga el procedimiento que se describe en la sección Antes de trabajar en el interior del sistema.
3. Si está instalada, extraiga cualquier tarjeta de expansión instalada en el soporte vertical 2 y 3.
NOTA: El soporte vertical para tarjetas de expansión 1 puede utilizarse solo cuando ambos procesadores están instalados.
Pasos
1. Sujete las ranuras del soporte vertical para tarjetas de expansión y levántelo para extraerlo del conector del soporte vertical en la
tarjeta madre.
2. Para extraer los soportes verticales de las tarjetas de expansión 2 y 3, sujete los bordes del soporte vertical de la tarjeta de expansión y
levántelo para extraerlo del conector de la tarjeta madre.
NOTA: Para garantizar un enfriamiento adecuado, el panel de relleno del soporte vertical 1 debe instalarse en la ranura del soporte
vertical 1. A continuación, extraiga el panel de relleno del soporte vertical 1 solo si va a instalar el soporte vertical 1.

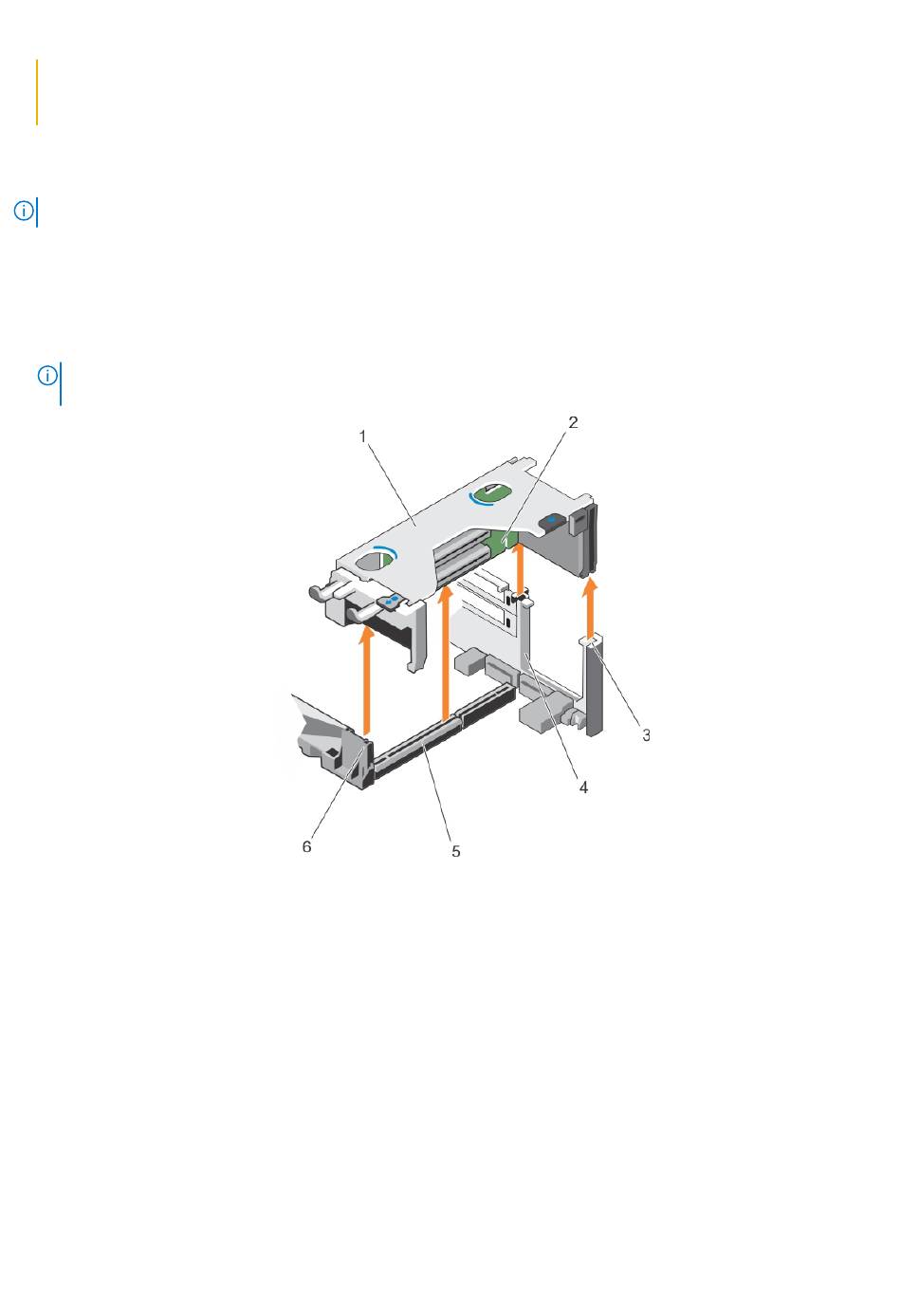

Ilustración 51. Extracción del soporte vertical para tarjetas de expansión 1
1. compartimento del soporte vertical para tarjetas de expansión 1 2. Soporte vertical para tarjetas de expansión 1
3. guía posterior del soporte vertical (derecha)
5. Conector del soporte vertical para tarjetas de expansión 1
4. guía posterior del soporte vertical (izquierda)
6. Guía anterior del soporte vertical
