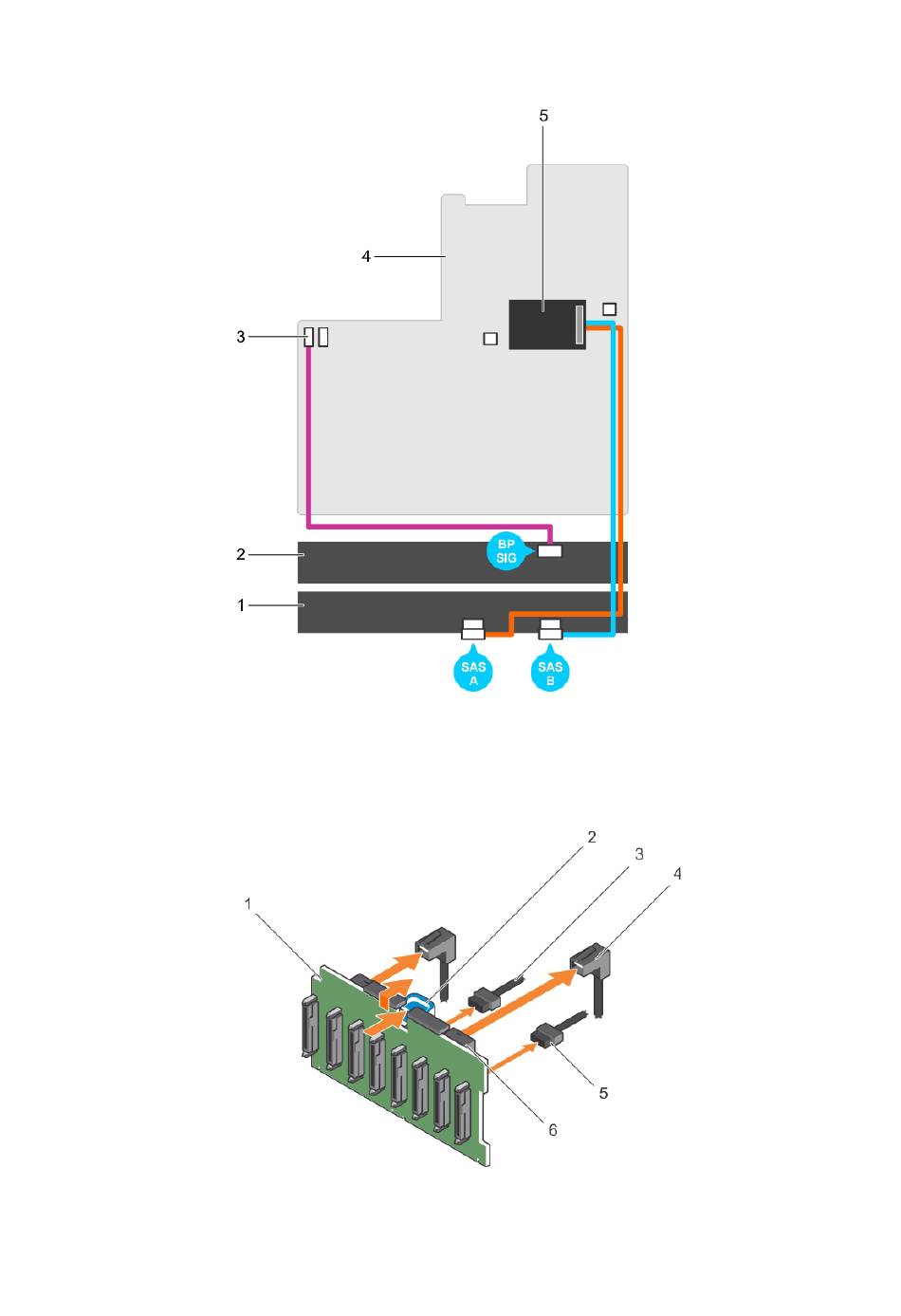

Ilustración 99. Diagrama de cableado: backplane de SAS/SATA de 2.5 pulgadas (x16)
1. Expansor del plano posterior de la unidad de disco duro
3. Conector de señal del plano posterior 1
5. Tarjeta controladora de almacenamiento integrada
Ilustración 100. Extracción del plano posterior SAS/SATA (x8) de 2,5 pulgadas
1. Plano posterior de la unidad de disco duro
180 Instalación y extracción de los componentes del sistema
2. Plano posterior de la unidad de disco duro
4. Placa base
2. Lengüeta de liberación
