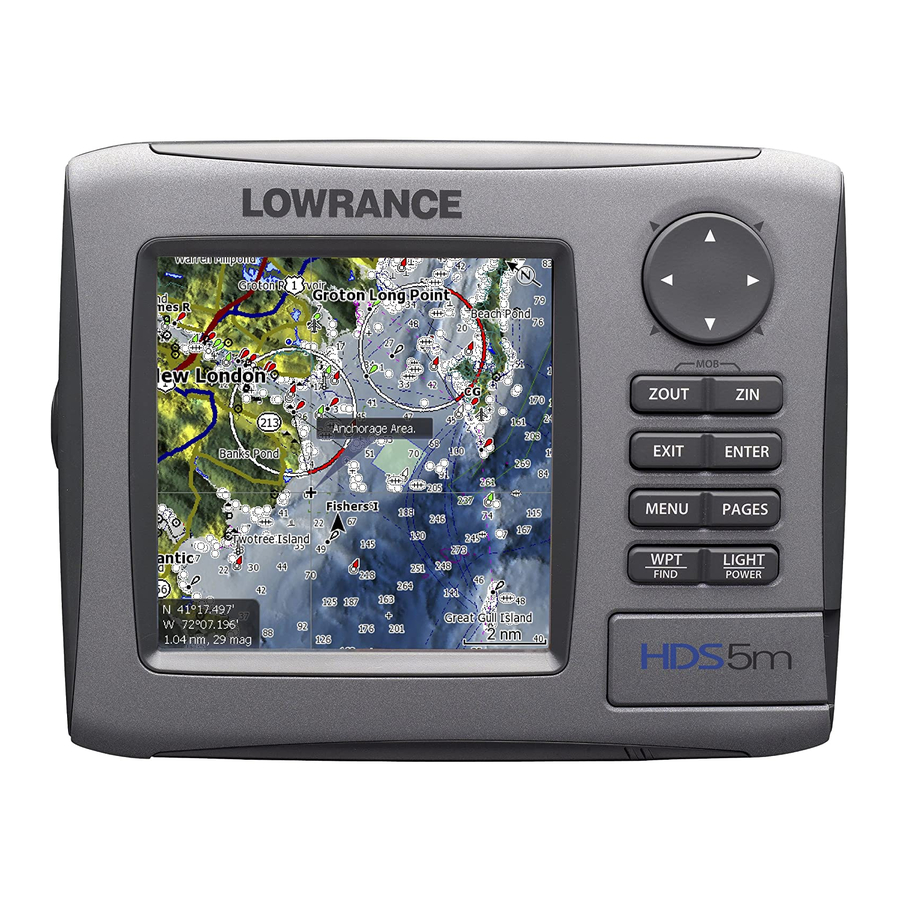

HDS-5m & HDS-7m
Guía de Inicio Rápido
Teclas funcionales
HDS funciona de forma muy parecida a los productos Lowrance anteriores, pero hay algunos
cambios que lo hacen incluso más fácil de utilizar. Lea esta guía para familiarizarse de forma
rápida con su nuevo equipo. Para saber más sobre cualquiera de las funciones aquí mencio-
nadas, consulte el manual de usuario.
Pulse para seleccionar la pantalla (página) a visualizar o para acceder a utilidades
PAGES
como la lista de waypoints. Pulse y mantenga pulsado para cambiar el control
entre los paneles y las páginas combinadas (pantalla dividida).
Pulse para guardar un waypoint en su actual posición GPS. Pulse y mantenga
WPT
pulsado para buscar waypoints y otros puntos de interés (PDI) o para acceder de
FIND
forma rápida a waypoints, rutas y tracks.
Pulse para encender la unidad, ajustar la retroiluminación o poner la unidad en el
LIGHT
modo ahorro de energía (espera). Pulse y mantenga pulsado para apagar la unidad.
POWER
Crear una posición Hombre al agua (MOB):
Activa el cursor en la página Carta. Pulse arriba, abajo,
Teclas
izquierda o derecha para mover el cursor.
de direc-
ción
Disminuye las páginas Radar, Sonda y Carta.
ZOUT
Amplía las páginas Radar, Sonda y Carta.
ZIN
Pulse para volver a la pantalla anterior, borrar datos y
EXIT
cerrar menús. Al pulsar Exit en la página Carta, cambiará
rápidamente la visualización entre el símbolo del barco y
la última posición del cursor.
Pulse para guardar datos, cambiar valores y aceptar
ENTER
instrucciones del menú; también actúa como tecla de
acceso directo para funciones importantes, como guardar
un waypoint en la posición del cursor de la página Carta.
Accede a las funciones disponibles de cada página.
MENÚ
Pulse las teclas ZOUT y ZIN al mismo tiempo para crear un
waypoint MOB con una línea hasta la posición de su barco.
988-0176-28_A

Publicidad

loading

Resumen de contenidos para Lowrance HDS-5m

  • Página 1 Guía de Inicio Rápido Teclas funcionales HDS funciona de forma muy parecida a los productos Lowrance anteriores, pero hay algunos cambios que lo hacen incluso más fácil de utilizar. Lea esta guía para familiarizarse de forma rápida con su nuevo equipo. Para saber más sobre cualquiera de las funciones aquí mencio- nadas, consulte el manual de usuario.
  • Página 2: Ranura Para Tarjetas Mmc / Sd

    Pantalla Páginas Para ver una página: Desde cualquier pantalla pulse PAGES para acceder a la pantalla Páginas. Seleccione la forma de visualización de la página. Carta / Sonda mostrará una página combinada de Carta y Sonda. Para ajustar los tamaños del Panel en una Página combinada: Desde la pantalla Páginas seleccione la opción de página combinada que quiere ver, pulse la tecla MENÚ.
  • Página 3: Pantalla Waypoints

    Waypoints Para crear un Waypoint en la posición actual: Pulse la tecla WPT/Find para crear un waypoint en su posición actual. Para crear un Waypoint en la posición del Cursor en la página Carta: Sitúe el cursor en la página Carta en el lugar que quiera ubicar el waypoint, pulse la tecla ENTER.
  • Página 4: Información Del Pdi De La Carta

    Información del PDI de la Carta Para ver la información del PDI en la página Carta: Seleccione con el cursor un PDI en la página Carta. Aparecerá una ventana emergente identificando el PDI. Pulse la tecla MENU. Aparecerá el menú Carta.
  • Página 5 Sonda: (Disponible sólo cuando esté conectado a una Sonda o a una unidad Sonda/GPS mediante un cable Ethernet.) Banco de peces Cursor Arcos de peces Profunidad del cursor Información de la Eco amplia- Escala de alcance Barra del Histórico posición del cursor. Cuando el cursor esté...
  • Página 6: Opciones De División De Pantalla De La Página Sonda

    Para marcar un objeto Submarino con un Waypoint: Desde la página Sonda, pulse las Teclas de flecha para activar el cursor. Utilice las Teclas de flecha para centrar el cursor en el objeto submarino, pulse ENTER. Se creará un waypoint en la posición del cursor en la página Sonda.
