1.5 Elementi di funzione e di comando

21
23
24
25
26
27
28
29

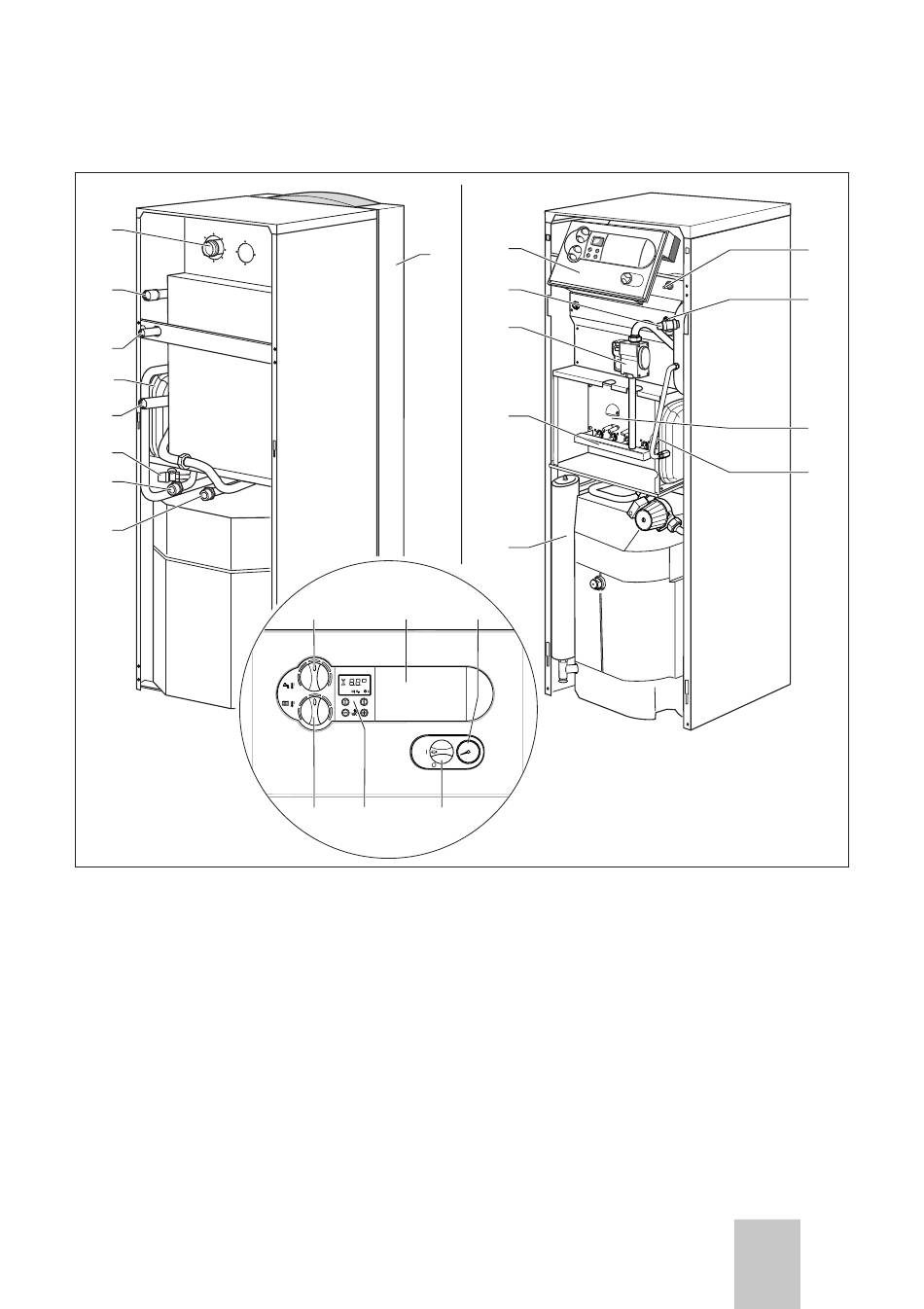

Fig. 1.1 Panoramica degli elementi di funzione
Legenda:
1 Pannello comandi
2 Valvola di sicurezza (riscaldamento)
3 Valvola gas
4 Bruciatore
5 Rubinetto per il riempimento e svuotamento della caldaia
6 Finestra spia
7 Manicotto ad immersione
8 Riarmo termostato di sicurezza sovra-temperatuta
9 Vaso di espansione (sanitario)
10 Mantello frontale
Istruzioni per l'installazione e la manutenzione turboVIT combi
10
14 15 16
13 12 11
Elementi di comando della quadro di controllo
11
12
13
14
15
16
Collegamenti sulla parte posteriore della caldaia
21
23
24
25
26
27
28
29
Descrizione degli apparecchi 1
1
2
3
4
9
Interruttore principale
Sistema informativo e di analisi digitale con display
Regolazione della temperatura di mandata
Regolazione della temperatura boiler
Punto di montaggio per i dispositivi di regolazione Vaillant
Manometro
Collegamento dell'aria/fumi scarico concentrico
Collegamento della mandata del riscaldamento
Collegamento gas
Vaso di espansione (riscaldamento)
Collegamento del ritorno del riscaldamento
Valvola di sicurezza (sanitario)
Collegamento dell'acqua fredda sanitaria
Collegamento dell'acqua calda sanitaria
8
7
6
5
IT 5
