3. 2. 3

Concepto Ethernet

Aastra 470 proporciona tres interfaces Gbit Ethernet que están situadas en el panel
frontal de la tarjeta gestor de llamadas. Se utilizan para conectar a la red de datos
del cliente (LAN) y, p.ej. para la conexión IP con un proveedor de SIP. La conexión
marcada como "WAN" no tiene actualmente ninguna función y permanece cu-
bierta.
De igual modo, la interfaz Ethernet del panel frontal de la tarjeta de aplicaciones no
se utiliza, ya que al servidor de aplicaciones se accede a través de la herramienta de
configuración WebAdmin.

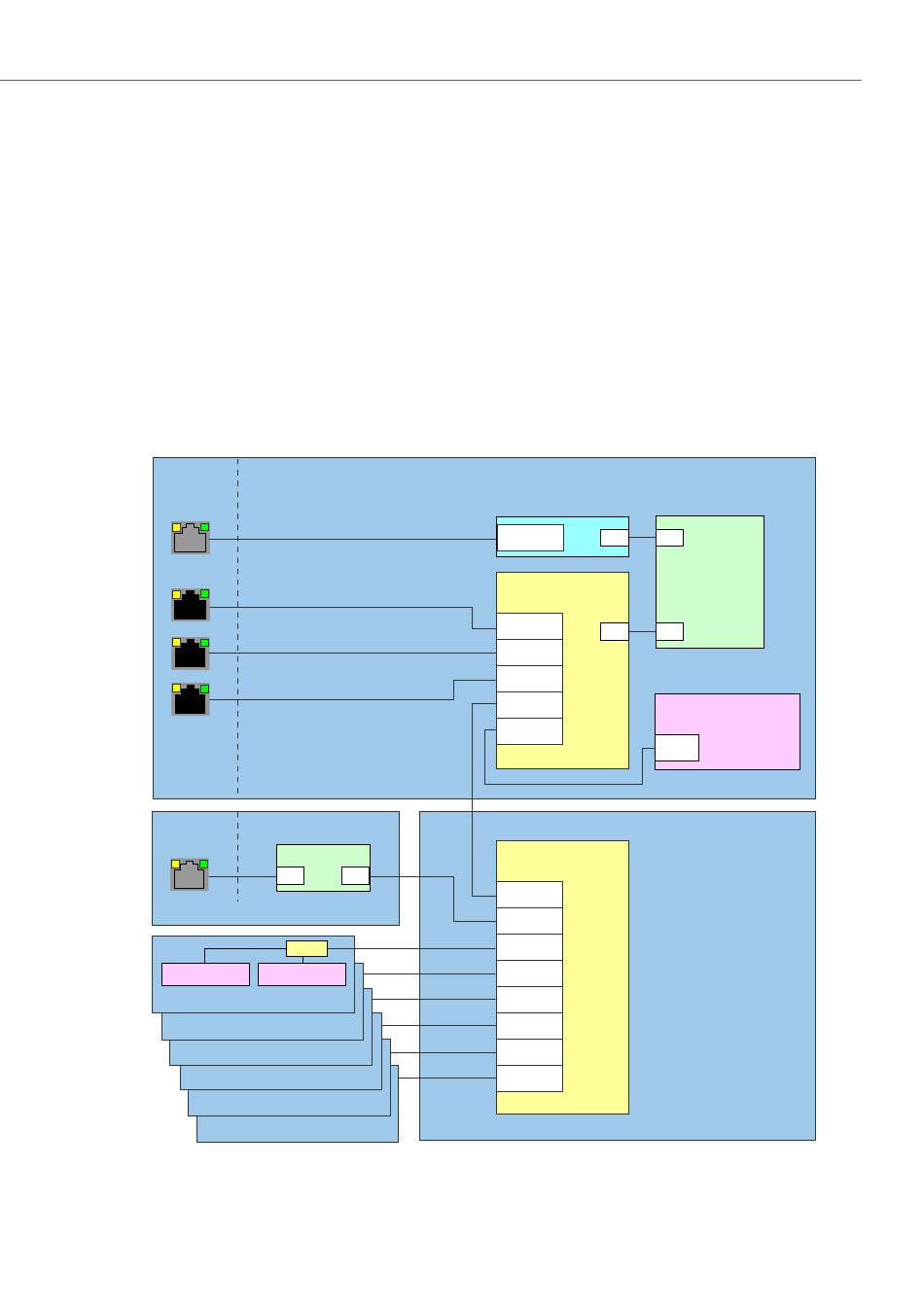

Como muestra el siguiente diagrama, todas las tarjetas se conectan internamente
entre sí a través de Ethernet.
Panel
frontal
WAN 1.1
LAN 1.2
LAN 1.3
LAN 1.4
Panel
frontal
LAN
Tarjeta de aplicaciones CPU2
Módulo IP de
Módulo IP de
media
Tarjeta 2PRI (ejemplo)
Tarjetas de interfaz
Fig. 11
Visión general del concepto de Ethernet de Aastra 470
Aastra 470 a partir de R2.1
syd-0340/1.2 – R2.1 – 07.2012
Grados de expansión y capacidad del sistema
Procesador
LAN
Switch
media
Tarjeta gestor de llamadas CPU1
1000BT
MII
GMII
Switch 1Gbit/s
1000BT
MII
GMII
1000BT
1000BT
1000BT
Módulo IP de media
1000BT
100BT
100B T
Switch 100Mbit/s
100BT
100BT
100BT
100BT
100BT
100BT
100BT
100BT
Procesador

Placa posterior

45
