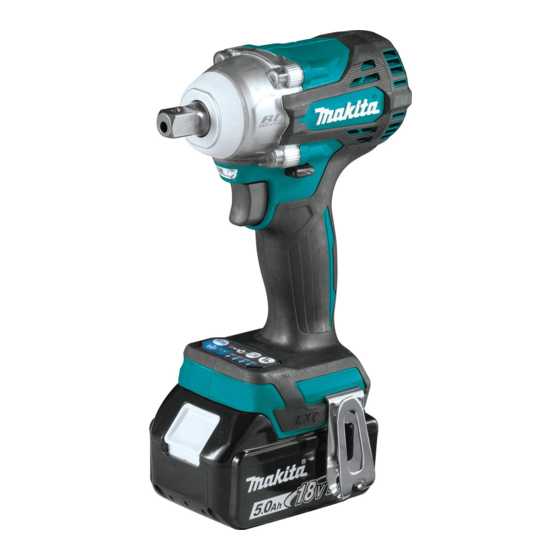

- Página 1 INSTRUCTION MANUAL MANUAL DE INSTRUCCIONES Cordless Impact Wrench Llave de Impacto Inalámbrica XWT14 XWT15 IMPORTANT: Read Before Using. IMPORTANTE: Lea antes de usar.
-
Página 2: General Power Tool Safety Warnings
ENGLISH (Original instructions) SPECIFICATIONS Model: XWT14 XWT15 Fastening capacities Standard bolt M10 - M20 (3/8″ - 3/4″) High tensile bolt M10 - M16 (3/8″ - 5/8″) Square drive 12.7 mm (1/2″) No load speed (RPM) Max impact mode 0 - 3,200 /min... - Página 3 Do not abuse the cord. Never use the cord for Power tool use and care carrying, pulling or unplugging the power tool. Do not force the power tool. Use the correct Keep cord away from heat, oil, sharp edges power tool for your application. The correct or moving parts.
- Página 4 12. Use the batteries only with the products specified by Makita. Installing the batteries to non-compliant products may result in a fire, exces- sive heat, explosion, or leak of electrolyte. 4 ENGLISH...
-
Página 5: Functional Description
If not, causing fires, personal injury and damage. It will also it may accidentally fall out of the tool, causing injury to void the Makita warranty for the Makita tool and charger. you or someone around you. Tips for maintaining maximum... -
Página 6: Electric Brake
This tool is equipped with an electric brake. If the tool consistently fails to quickly stop after the switch trigger is released, have the tool serviced at a Makita service center. 6 ENGLISH... - Página 7 Reversing switch action ► 1. Reversing switch lever CAUTION: Always check the direction of rotation before operation. CAUTION: Use the reversing switch only after the tool comes to a complete stop. Changing the direction of rotation before the tool stops may dam- age the tool.
- Página 8 Changing the application mode Changing the impact force You can change the impact force in four steps: 4 (max), 3 (hard), 2 (medium), and 1 (soft). This allows a tightening suitable to the work. The level of the impact force changes every time you press the button You can change the impact force within approximately one minute after releasing the switch trigger.
- Página 9 Changing the application mode This tool employs several easy-to-use application modes for driving bolts with good control. The type of the application mode changes every time you press the button NOTE: You can extend the time to change the application mode approximately one minute if you press the button Application mode Feature Purpose...
- Página 10 Tool with the ring spring Full speed mode Model XWT14 For impact socket without O-ring and pin ► 1. Button 2. Lamp When full speed mode is turned on, the tool speed ►...
- Página 11 Tool with the detent pin OPERATION Model XWT15 CAUTION: Always insert the battery cartridge all the way until it locks in place. If you can see the red indicator on the upper side of the button, it is not locked completely. Insert it fully until the red indicator cannot be seen.
-
Página 12: Optional Accessories
(59) To maintain product SAFETY and RELIABILITY, repairs, any other maintenance or adjustment should (30) be performed by Makita Authorized or Factory Service Centers, always using Makita replacement parts. 1. Fastening time (second) 2. Fastening torque OPTIONAL NOTE: Hold the tool pointed straight at the bolt or nut. -
Página 13: Especificaciones
ESPAÑOL (Instrucciones originales) ESPECIFICACIONES Modelo: XWT14 XWT15 Capacidades de apriete Perno estándar 10 mm - 20 mm (3/8″ - 3/4″) Perno de alta resistencia 10 mm - 16 mm (3/8″ - 5/8″) Adaptador cuadrado 12,7 mm (1/2″) Velocidad sin carga (RPM) Modo de impacto máx. - Página 14 Seguridad eléctrica Retire cualquier llave de ajuste o llave de apriete antes de encender la herramienta. Una Las clavijas de conexión de las herramientas llave de ajuste o llave de apriete que haya sido eléctricas deberán encajar perfectamente en la dejada puesta en una parte giratoria de la herra- toma de corriente.
-
Página 15: Advertencias De Seguridad Para La Llave De Impacto Inalámbrica
Dé mantenimiento a las herramientas eléctri- Siga todas las instrucciones para la carga y cas y los accesorios. Compruebe que no haya evite cargar la herramienta o la batería fuera piezas móviles desalineadas o estancadas, del rango de temperatura especificado en piezas rotas y cualquier otra condición que las instrucciones. -
Página 16: Instrucciones Importantes De Seguridad Para El Cartucho De Batería
Asimismo, esto inva- sulte de inmediato a un médico. Esto podría lidará la garantía de Makita para la herramienta y el ocasionar pérdida de visión. cargador Makita. Evite cortocircuitar el cartucho de batería: Consejos para alargar al máximo... -
Página 17: Descripción Del Funcionamiento
Sistema de protección para la DESCRIPCIÓN DEL herramienta/batería FUNCIONAMIENTO La herramienta está equipada con un sistema de pro- tección para la herramienta/batería. Este sistema corta PRECAUCIÓN: Asegúrese siempre de que la automáticamente la alimentación para prolongar la vida herramienta esté apagada y el cartucho de batería de la herramienta y la batería. -
Página 18: Freno Eléctrico
Apagadas Parpadeando la herramienta falla constantemente en detenerse tras soltar el gatillo interruptor, lleve la herramienta a mante- 75% a 100% nimiento a un centro de servicio Makita. Iluminación de la luz delantera 50% a 75% 25% a 50% PRECAUCIÓN: No mire a la luz ni vea a la fuente de luz directamente. -
Página 19: Accionamiento Del Conmutador De Inversión De Giro
NOTA: Para confirmar el estado de la lámpara, jale el gatillo. Cuando la lámpara se enciende al jalar el gatillo interruptor, el estado de la lámpara está acti- vado. Cuando la lámpara no se enciende, el estado de la lámpara está desactivado. NOTA: Cuando la herramienta se sobrecalienta, la luz parpadea durante un minuto, y luego la pantalla LED se desactiva. -
Página 20: Cambio Del Modo De Aplicación
Cambio del modo de aplicación Cambio de la fuerza de impacto Usted puede cambiar la fuerza de impacto a cuatro niveles: 4 (máx.), 3 (dura), 2 (media) y 1 (suave). Esto permite un apriete adecuado para el trabajo. El nivel de la fuerza de impacto cambia cada vez que presiona el botón Usted puede cambiar la fuerza de impacto dentro de aproximadamente un minuto después de haber soltado el gatillo interruptor. - Página 21 Cambio del modo de aplicación Esta herramienta emplea varios modos de aplicación fáciles de usar para insertar pernos con un buen control. El tipo de modo de aplicación cambia cada vez que presiona el botón NOTA: Usted puede extender el tiempo para cambiar el modo de aplicación en aproximadamente un minuto si oprime el botón Modo de aplicación Característica...
-
Página 22: Modo De Velocidad Máxima
Modo de aplicación Característica Propósito (Tipo de asistencia mostrado en el panel) Modo para pernos (2) En el sentido de las manecillas del – reloj La herramienta se detiene automá- ticamente aproximadamente por 0,5 segundos después a partir del momento en que la herramienta ha iniciado los golpes de impacto. -
Página 23: Herramienta Con El Resorte De Anillo
Herramienta con el resorte de anillo Herramienta con el pasador de retención Modelo XWT14 Para dados de impacto sin anillo en O ni Modelo XWT15 pasador ► 1. Dado de impacto 2. Orificio 3. Adaptador cua- drado 4. Pasador de retención ►... -
Página 24: Operación
Torsión de apriete apropiada para un perno de alta OPERACIÓN resistencia N•m PRECAUCIÓN: Siempre inserte completa- (ft•lbs) mente el cartucho de batería hasta que quede 280 N•m asegurado en su lugar. Si puede ver el indicador (207 ft•lbs) 16 mm (5/8") 16 mm rojo del lado superior del botón, esto indica que no... -
Página 25: Mantenimiento
Para mantener la SEGURIDAD y FIABILIDAD del pro- ducto, las reparaciones, y cualquier otra tarea de man- tenimiento o ajuste deberán ser realizadas en centros de servicio autorizados o de fábrica Makita, empleando siempre repuestos Makita. ACCESORIOS OPCIONALES PRECAUCIÓN:... - Página 28 Para reducir la exposición a estos productos químicos: trabaje en un área bien ventilada y póngase el equipo de seguridad indicado, tal como las máscaras contra polvo que están especialmente diseñadas para filtrar partículas microscópicas. Makita Corporation 3-11-8, Sumiyoshi-cho, Anjo, Aichi 446-8502 Japan 885778-941...
