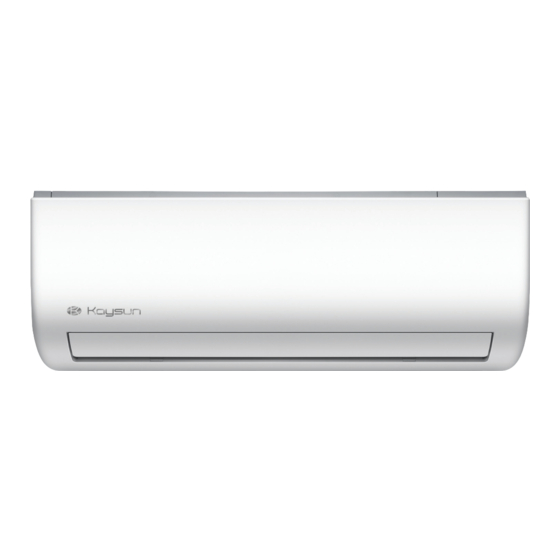

Kaysun Aurea II Serie Manual De Mantenimiento
  1. Manuales
  2. Marcas
  3. Kaysun Manuales
  4. Acondicionadores de Aire
  5. Aurea II Serie
  6. Manual de mantenimiento
Kaysun Aurea II Serie Manual De Mantenimiento

Kaysun Aurea II Serie Manual De Mantenimiento

Ocultar thumbs Ver también para Aurea II Serie:
Tabla de contenido

Publicidad

Enlaces rápidos

Descargar este manual
MANUAL DE MANTENIMIENTO
KAY-S 26 DN8
KAY-S 35 DN8
NOTA IMPORTANTE:
Lea detenidamente este manual antes de instalar o poner en marcha el nuevo equipo
de aire acondicionado. Conserve este manual para poder consultarlo en un futuro. El
diseño y las especificaciones pueden variar sin previo aviso y con el objeto de mejorar
el producto. Consulte más información al vendedor o al fabricante.
Aurea Serie II (R410A)
KAY-S 52 DN8
KAY-S 71 DN8

Publicidad

Tabla de contenido
loading

Manuales relacionados para Kaysun Aurea II Serie

Resumen de contenidos para Kaysun Aurea II Serie

  • Página 1 MANUAL DE MANTENIMIENTO Aurea Serie II (R410A) KAY-S 26 DN8 KAY-S 52 DN8 KAY-S 35 DN8 KAY-S 71 DN8 NOTA IMPORTANTE: Lea detenidamente este manual antes de instalar o poner en marcha el nuevo equipo de aire acondicionado. Conserve este manual para poder consultarlo en un futuro. El diseño y las especificaciones pueden variar sin previo aviso y con el objeto de mejorar el producto.

  • Página 3: Tabla De Contenido

    Índice Página 1. Precauciones de seguridad ..............1 En caso de accidente o emergencia Preinstalación e instalación Funcionamiento y mantenimiento 2. Especificaciones..................3 Referencia del modelo Diagramas de cableado eléctrico 3. Características del producto ..............9 Modos de funcionamiento y funciones 4.

  • Página 5: Precauciones De Seguridad

    Precauciones de seguridad Índice de contenidos En caso de accidente o emergencia ..............2 Preinstalación ......................2 Funcionamiento y mantenimiento ................ 2...

  • Página 6: En Caso De Accidente O Emergencia

      Para evitar sufrir lesiones o daños materiales, siga al pie de la PRECAUCIÓN letra las precauciones e instrucciones de este manual. Antes • de realizar cualquier tarea de mantenimiento o reparación, Al desembalar, tenga cuidado con los bordes afilados, así consulte este manual y las secciones pertinentes.

  • Página 7: Especificaciones

    Especificaciones técnicas Índice de contenidos Referencia del modelo ................... 4 Esquemas de cableado eléctrico ................5 Unidad interior ....................5 Unidad exterior ....................7...

  • Página 8: Referencia Del Modelo

    1. Referencia del modelo Consulte la tabla siguiente para determinar el número específico de modelo de unidad interior y de unidad exterior del equipo que acaba de adquirir. Alimentación Modelo de unidad interior Modelo de unidad exterior Capacidad (Btu) eléctrica KAY-S 26 DR8 KAE-26 DN7 220-240 V~, 50 Hz,...

  • Página 9: Diagramas De Cableado Eléctrico

     2. Diagramas de cableado eléctrico Unidad interior Abreviatura Descripción Conductor amarillo-verde Generador de iones positivos y negativos Condensador PLASMA Aspirador de polvo electrónico CONDUCTOR BAJO TENSIÓN CONDUCTOR NEUTRO Calefactor Banda calefactora eléctrica de la unidad interior Temperatura ambiente interior Temperatura del serpentín del intercambiador de calor de la unidad interior Página 5 ...
  • Página 10  KAY-S 26 DR8, KAY-S 35 DR8, KAY-S 52 DR8, KAY-S 71 DR8 202032891454 DIAGRAMA DEL Y/ G OPCIONA CABLEADO ELÉCTRICO CN12_1 CN12_2 CALEFAC CN6_1 CN6_2 OPCIONAL OPCIONAL Aplicable a unidades MULTI y MONO sin función de control de Aplicable a unidades MONO espera de 1 W con función de control de espera de 1 W...

  • Página 11: Unidad Exterior

     Unidad exterior Abreviatura Descripción 4 VÍAS Módulo de válvulas de gas/VÁLVULA DE 4 VÍAS VENTILADOR CA VENTILADOR de corriente alterna VENTILADOR CC VENTILADOR de corriente continua Detector de corriente alterna COMP Compresor Temperatura del serpentín del condensador Temperatura ambiente exterior Presión de aspiración del compresor Temperatura de descarga del compresor Válvula de expansión eléctrica...
  • Página 12  KAE-26 DN7, KAE-35 DN7, KAE-52 DN7.1 AZUL O MARRÓ 1(L) 2(N) UNIDAD INTERIOR VÍAS CALENTADO R DEL CÁRTER     CALENT ADOR AZUL NEGR CN 7   OPCIONAL VENTILADO R CC Página 8 ...

  • Página 13: Características Del Producto

       Características del producto      Índice de contenidos Modos de funcionamiento y funciones ............. 10 Abreviaturas ....................10 Funciones de seguridad ................10 Función de visualización ................10 Modo Ventilación ..................11 Modo Refrigeración ..................11 Modo Calefacción (en modelos con bomba de calor) .......

  • Página 14: Modos De Funcionamiento Y Funciones

    • Si se produce un fallo en más de un sensor de temperatura, Modos de funcionamiento y funciones el acondicionador de aire dejará de funcionar. Detección de fugas de refrigerante Abreviatura Esta función se activará solamente cuando se seleccione el Abreviaturas de los elementos de la unidad modo correspondiente.

  • Página 15: Modo Ventilación

     Modo Ventilación 1.5.5 Protección de temperatura del evaporador Si la temperatura del evaporador cae por debajo de un Cuando se activa el modo Ventilación: valor configurado, el compresor dejará de funcionar. • El ventilador de la unidad exterior y el compresor se detienen.

  • Página 16: Protección De La Temperatura Del Evaporador

     1.6.5 Protección temperatura evaporador • Si T2> TEstop, la frecuencia del compresor dejará de funcionar hasta alcanzar T2< TEH2. • Si TEdown<T2< TEstop, la frecuencia del compresor disminuirá hasta el nivel más bajo. • Si REH2<T2< TEstop, el compresor seguirá funcionando a la frecuencia actual.

  • Página 17: Funcionamiento Con Temporizador

     • La unidad saldrá del modo de funcionamiento forzado cuando • El tiempo máximo de la función de apagado automático es de reciba las siguientes señales: 7 horas. Transcurrido este tiempo, la unidad desactivará este • modo y se apagará. Encendido •...

  • Página 18: Función Follow Me (Opcional)

     • La función Autolimpieza mantiene seca la unidad interior e impide el crecimiento de moho. Función Follow me (opcional) 1.17 • Al pulsar el botón “Follow Me” (Sígueme) del mando a distancia, la unidad interior emitirá un pitido. Esto indica que la función Follow Me ha sido activada.
  • Página 19   Código Valor visualizado Explicación Significado Notas adicionales visualizado   Temperatura de la estancia Todas las temperaturas   visualizadas son valores reales.   Temperatura de serpentín -1F,-1E,-1d,-1c,- -25,-24,-23,-22, Todas las temperaturas se interior 1b,-1A visualizan en °C, -21,-20 Temperatura de serpentín independientemente del mando a...
  • Página 20   Valor visualizado Código visualizado Explicación Significado Notas adicionales                               ...

  • Página 21: Mantenimiento Y Desmontaje

       Mantenimiento y desmontaje      Índice de contenidos Mantenimiento ....................... 18 Primera comprobación tras la instalación ........... 18 Recarga de refrigerante ................20 Reinstalación ....................21 1.3.1 Unidad interior ................21 1.3.2 Unidad exterior ................23 Desmontaje ......................

  • Página 22: Mantenimiento

    1. Mantenimiento Primera comprobación tras instalación Para evitar que el aire y la humedad afecten al funcionamiento del aire acondicionado, será necesario La presencia de aire y humedad en el interior del someter a una prueba de fugas (y, eventualmente, sistema de refrigerante perjudicará...
  • Página 23  Procedimiento: • Si la presión no alcanza -0,1 MPa (14,5 Psi) Apriete bien fuerte las tuercas abocardadas de las transcurridos 50 minutos, posiblemente exista una unidades interiores y exteriores, asegurándose de fuga. que las válvulas de 2 y 3 vías estén cerradas. •...

  • Página 24: Recarga De Refrigerante

    Recarga de refrigerante (2OW[OJ YOJK) (5[ZJUUX [TOZ) (/TJUUX [TOZ) :]U-]G_ \GR\K 5VKT (-GY YOJK) :NXKK-]G_ )NKIQ \GR\K \GR\K 5VKT )NGXMOTM I_ROTJKX 56+4 )259+ +RKIZXUTOI YIGRK Antes de cargar refrigerante, es necesario conocer la cantidad adicional que será necesaria. Para ello, consulte la tabla siguiente: Modelos Longitud estándar...

  • Página 25: Reinstalación

     Reinstalación 1.3.1 Unidad interior Carga del refrigerante en la unidad exterior (2OW[OJ YOJK) (5[ZJUUX [TOZ) (/TJUUX [TOZ) :]U-]G_ \GR\K )RUYK (-GY YOJK) :NXKK-]G_ \GR\K 5VKT )RUY )RUYK Procedimiento: Ponga a funcionar el acondicionador de aire en Compruebe que las válvulas de 2 y de 3 vías estén modo Refrigeración.
  • Página 26 Purga de aire con bomba de vacío. (2OW[OJ (5[ZJUUX [TOZ) (/TJUUX YOJK) [TOZ) :]U-]G_ \GR\K )RUY (-GY YOJK) 3GTOLURJ :NXKK-]G_ \GR\K \GR\K )USVU[TJ SKZKX 6XKYY[ )RUY MG[M -0.l36G .GTJRK 2U .GTJRK .O )NGXMK NUYK )NGXMK NUYK <GI[[S V[SV <GI[[S V[SV Procedimiento: •...

  • Página 27: Unidad Exterior

    1.3.2 Unidad exterior Evacuación de todo el sistema (2OW[OJ YOJK) (/TJUUX [TOZ) (5[ZJUUX [TOZ) :]U-]G_ \GR\K 5VKT (-GY YOJK) :NXKK-]G_ \GR\K 5VKT 56+4 <GI[[S V[SV )259+ Procedimiento: Compruebe que las válvulas de 2 y de 3 vías Cierre la válvula (del lado de baja presión) de la estación de carga y apague la bomba de vacío.
  • Página 28 Carga de refrigerante (2OW[OJ (5[ZJUUX (/TJUUX YOJK) [TOZ) [TOZ) :]U-]G_ \GR\K 5VKT (-GY YOJK) :NXKK-]G_ )NKIQ \GR\K \GR\K 5VKT )NGXMO I_ROTJK 56+4 )259+ +RKIZXUTOI YIGRK Procedimiento: Conecte la manguera de carga al puerto de Abra las válvulas (lado de baja presión) situadas en servicio de la válvula de 3 vías y a continuación, la base de la estación de carga y llene el sistema abra las válvulas de 2 y 3 vías.

  • Página 29: Desmontaje

     2. Desmontaje Unidad interior Panel delantero Procedimiento Ilustración 1) Sostenga el panel frontal de las Panel frontal aletas de ambos lados, y levántelo (véase CJ_AB_ INV_001). Aleta CJ_AB_INV_001 2) Tire hacia arriba de la parte inferior del filtro de aire (paso 1) y, a continuación, empuje hacia abajo (paso 2) (véase CJ_AB_ INV_002).
  • Página 30   Procedimiento Ilustración      3) Abra la lama horizontal y empuje el  gancho hacia la izquierda para  abrirla (véase CJ_AB_INV_003).              ...
  • Página 31   Procedimiento Ilustración     5) Con la punta de un destornillador, haga palanca en la tapa de conexiones eléctricas, gírelo hacia la izquierda y quite la tapa. (véase CJ_AB_INV_005).        ...
  • Página 32   Procedimiento Ilustración    7) Deslice el panel frontal de lado a lado para liberar cada eje (véase CJ_AB_INV_007)               CJ_AB_INV_007    ...
  • Página 33   Procedimiento Ilustración  9) Suelte los ganchos con las  manos. (véase CJ_AB_INV_009)                CJ_AB_INV_009          10) Suele los 5 ganchos de la parte ...
  • Página 34   Procedimiento Ilustración      Suele los 5 ganchos de las palas  verticales. A continuación, empuje Ganchos  las palas verticales hacia la  derecha y extráigalas (véase  CJ_AB_ INV_012).     ...
  • Página 35  Piezas eléctricas (deben utilizarse guantes antiestáticos) Nota: Retire el panel frontal (consulte el apartado 1. Panel frontal) antes de desmontar los componentes eléctricos. Procedimiento Ilustración Tornillos de conexión a tierra 1) Corte la brida con una cizalla. A continuación, extraiga el sensor de temperatura del serpentín (T2) (véase CJ_AB_INV_014).
  • Página 36   Procedimiento Ilustración     4) Extraiga los dispositivos fijos de conectores (véase CJ_AB_INV_016).           CJ_AB_INV_016    CJ_AF_INV_011-1         ...
  • Página 37   Procedimiento Ilustración  7) Abra los dos clips de la parte delantera de la caja de conexiones eléctricas. (véase CJ_AB_INV_019)                CJ_AB_INV_019   ...
  • Página 38   Procedimiento Ilustración       9) Extraiga un tornillo y abra los 2 clips siguiendo la dirección indicada en la figura derecha (véase CJ_AB_INV_021).            ...
  • Página 39  Evaporador Nota: Retire el panel frontal y los componentes eléctricos (consulte el apartado 1. Panel Frontal y 2. Componentes eléctricos) antes de desmontar el evaporador. Procedimiento Ilustración 1) Desmonte el soporte para tubos situado en la parte posterior de la unidad (véase CJ_AB_INV_023).
  • Página 40   Procedimiento Ilustración     3) Suelte el gancho del evaporador (véase CJ_AB_INV_025).                 CJ_AB_INV_025     4) Extraiga el tornillo del evaporador situado en la placa fija (véase CJ_AB_ INV_026).
  • Página 41  Motor del ventilador y ventilador Nota: Retire el panel frontal, los componentes eléctricos y el evaporador (consulte el apartado 1. Panel frontal, 2. Componentes eléctricos, y 3. Evaporador) antes de desmontar el ventilador y su motor. Procedimiento Ilustración 1) Extraiga los dos tornillos y desmonte la placa de fijación del motor del ventilador (véase CJ_AB_ INV_028).
  • Página 42   Procedimiento Ilustración  3) Extraiga el tornillo de fijación  (véase CJ_AB_ INV_030).   4) Extraiga el motor del ventilador y el  módulo del ventilador desde el lateral.         ...
  • Página 43  Motor paso a paso Nota: Retire el panel frontal y los componentes eléctricos (consulte el apartado 1. Panel frontal, 2. Componentes eléctricos) antes de desmontar el motor Paso a Paso. Procedimiento Ilustración 1) Extraiga los dos tornillos y, a continuación, desmonte el motor paso a paso (véase CJ_AB_INV_031).
  • Página 44  Manguera de desagüe Procedimiento Ilustración 1) Gire el alambre de fijación hacia la derecha, en la dirección indicada en la imagen de la derecha (véase CJ_AB_INV_032). CJ_AB_INV_032 2) Tire hacia arriba de la manguera de desagüe para extraerla (véase CJ_AB_INV_033).

  • Página 45: Unidad Exterior

     Unidad exterior Cubiertas de la unidad KAE-26 DN7: Procedimiento Ilustración 1) Apague el aire acondicionado y el interruptor. 2) Retire los tornillos de la manivela grande y, a continuación, desmonte la manivela grande (3 tornillos) (véase CJ_BA30_INV_001). CJ_BA30_INV_001 Cubierta superior 3) Retire los tornillos de la cubierta superior y, a continuación, desmonte la cubierta superior (3...
  • Página 46   Procedimiento Ilustración    4) Extraiga los tornillos del panel   frontal y, a continuación, desmonte  el panel frontal (7 tornillos) (véase  CJ_BA30_INV_003).            ...
  • Página 47   Procedimiento Ilustración    6) Extraiga los tornillos del panel   derecho y, a continuación, desmonte  el panel derecho  (5 tornillos) (véase  CJ_BA30_INV_005).           ...
  • Página 48  KAE-35 DN7: Procedimiento Ilustración 1) Apague el aire acondicionado y el interruptor. 2) Retire los tornillos de la manivela grande y, a continuación, desmonte la manivela grande (3 tornillo) (Ver Figura CJ_B30_INV_001). CJ_B30_INV_001 Cubierta superior 3) Retire los tornillos de la cubierta superior y, a continuación, desmonte la cubierta superior (3 tornillos).
  • Página 49   Procedimiento Ilustración    4) Extraiga los tornillos del panel   frontal y, a continuación, desmonte  el panel frontal (8 tornillos) (véase  CJ_B30_INV_003).            ...
  • Página 50   Procedimiento Ilustración   6) Extraiga los tornillos del panel derecho y, a continuación, desmonte el panel derecho (Ver Figura CJ_B30_INV_005).  Panel derecho  CJ_B30_INV_005             ...
  • Página 51  KAE-71 DN7: Procedimiento Ilustración 1) Apague el aire acondicionado y el interruptor. 2) Retire los tornillos de la manivela grande y, a continuación, desmonte la manivela grande (3 tornillos) (véase CJ_CA30_INV_001). CJ_CA30_INV_001 Cubierta superior 3) Retire los tornillos de la cubierta superior y, a continuación, desmonte la cubierta superior (3 tornillos).
  • Página 52   Procedimiento Ilustración    4) Extraiga los tornillos del panel   frontal y, a continuación, desmonte  el panel frontal (7 tornillos) (véase  CJ_CA30_INV_003).            ...
  • Página 53   Procedimiento Ilustración    6) Extraiga los tornillos del panel   derecho y, a continuación, desmonte  el panel derecho  (6 tornillos) (véase  CJ_CA30_INV_005).           ...
  • Página 54  Desmontaje del ventilador (es necesario utilizar guantes antiestáticos al desmontar la caja de conexiones eléctricas) Nota: Retire las cubiertas de la unidad (consulte el apartado 1. Cubiertas de la unidad) antes de desmontar el ventilador. KAE-26 DN7, KAE-35 DN7, KAE-52 DN7.1 : Procedimiento Ilustración 1) Con una llave inglesa, retire la...
  • Página 55   Procedimiento Ilustración    5) Desconecte el conector del motor del   ventilador de la caja de conexiones  eléctricas (véase  CJ_ODU_INV_004 ).             ...
  • Página 56  KAE-71 DN7 Procedimiento Ilustración 1) Con una llave inglesa, retire la tuerca que sujeta el ventilador (véase CJ_ODU_ INV_006 ). 2) Desmonte el ventilador. Corte en D CJ_ODU_INV_006 Gancho 3) Desenganche los ganchos y, a continuación, abra la tapa de la caja de conexiones electrónicas (4 ganchos) (véase CJ_ODU_INV_007 ).
  • Página 57   Procedimiento Ilustración    4) Desconecte el conector del motor del   ventilador de la caja de conexiones  electrónicas (véase  CJ_ODU_INV_008 ).             ...
  • Página 58  Piezas eléctricas (deben utilizarse guantes antiestáticos) Nota: retire las cubiertas de la unidad (consulte el apartado 1. Cubiertas de la unidad y 2. Conjunto del ventilador) antes de desmontar los componentes eléctricos. KAE-26 DN7, KAE-35 DN7, KAE-52 DN7.1 : Procedimiento Ilustración 1) Desconecte el conector del...
  • Página 59  MOB31-18HFN1-QRD0GW, KAE-71 DN7, MOCA30-24HFN1-QRC8GW: Procedimiento Ilustración Válvula de 4 vías 1) Desconecte el conector del compresor (véase CJ_ODU_INV_011 ). 2) Tire de los dos cables azules Reactor DR conectados a la válvula de 4 vías CJ_ODU_ INV_011 ). (véase 3) Extraiga los conectores del sensor de temperatura del serpentín del condensador (T3),el sensor de...
  • Página 60  Protección acústica ADVERTENCIA: Antes de extraer el compresor, recupere el refrigerante del circuito de refrigerante. Nota: Retire las cubiertas de la unidad, los componentes eléctricos y el conjunto del ventilador (consulte el apartado 1. Cubiertas de la unidad, 2. Componentes eléctricos, y 3. Conjunto del ventilador) antes de desmontar la protección acústica.
  • Página 61   Válvula de 4 vías (modelos con bomba de calor) ADVERTENCIA: Antes de extraer la válvula de 4 vías, recupere el refrigerante del circuito de refrigerante. Nota: Retire las cubiertas de la unidad, los componentes eléctricos y el conjunto del ventilador (consulte el apartado 1.
  • Página 62  Compresor ADVERTENCIA: Antes de extraer el compresor, recupere el refrigerante del circuito de refrigerante. Nota: Retire las cubiertas de la unidad, los componentes eléctricos y el conjunto del ventilador (consulte el apartado 1. Cubiertas de la unidad, 2. Componentes eléctricos, y 3. Conjunto del ventilador) antes de desmontar el compresor.
  • Página 63   Procedimiento Ilustración    Extra iga las tuercas hexagonales y las arandelas que fijan el compresor, situado en la placa inferior (véase CJ_ODU_INV_016 ).              ...

  • Página 64: Resolución De Problemas

       Resolución de problemas     Índice de contenidos Precauciones de seguridad ................. 62 Resolución de problemas generales ..............63 Diagnósticos de error y resolución de problemas sin códigos de error ..64 3.1 Mantenimiento a distancia ................64 3.2 Mantenimiento in situ ..................
  • Página 65 Resolución de problemas Índice de contenidos 5.10 P1 (diagnóstico y solución de protección contra tensión excesiva o insuficiente) ..................... 84 5.11 P2 (diagnóstico y solución de protección contra alta temperatura del módulo IPM) ....................85 5.12 P4 (diagnóstico y solución de error de accionamiento del compresor de inversión) ......................

  • Página 66: Precauciones De Seguridad

    1. Precauciones de seguridad ADVERTENCIA La electricidad permanece en los condensadores incluso cuando el suministro eléctrico se ha interrumpido. Antes de iniciar el proceso de resolución de problemas, asegúrese de que los condensadores están Condensadores electrolíticos En los demás modelos, conecte la resistencia de descarga (aprox. 100 40 W) o un soldador entre los terminales positivo y negativo del condensador electrolítico.

  • Página 67: Resolución De Problemas Generales

     2. Resolución de problemas Pantalla de errores (unidad interior) Cuando la unidad interior detecta un error reconocido, un testigo luminoso parpadeará en la secuencia indicada, la pantalla del temporizador se iluminará o comenzará a parpadear, y la pantalla mostrará un código de error. Dichos códigos de error se describen en la siguiente tabla: Testigo de Testigo del...

  • Página 68: Diagnósticos De Error Y Resolución De Problemas Sin Códigos De Error

     3. Diagnósticos de error y resolución de problemas sin códigos de error ADVERTENCIA Para evitar lesiones o daños materiales, apague la unidad antes de realizar las tareas de mantenimiento. Mantenimiento a distancia SUGERENCIA: Cuando tenga algún problema con el equipo, compruebe los siguientes puntos antes de recurrir al servicio de mantenimiento in situ: Problema Solución...

  • Página 69: Mantenimiento In Situ

     Mantenimiento in situ Problema Solución La unidad no arranca. Páginas 68-69 El compresor no arranca, pero los ventiladores funcionan. Páginas 68-69 El compresor y el condensador (exterior) no arrancan. Páginas 68-69 El ventilador interior del evaporador no arranca Páginas 68-69 El condensador (exterior) no arranca Páginas 68-69 La unidad funciona, pero se detiene enseguida.
  • Página 70 Resolución de problemas Compruebe la tensión. Falta de corriente. Apague el interruptor. Se ha desconectado la alimentación principal. Compruebe las conexiones - apriete si es Conexiones sueltas. necesario. Cambie el transformador. Transformador defectuoso. Compruebe la tensión. Tensión demasiado alta o demasiado baja. Sustituya las pilas del mando a distancia.
  • Página 71 Compruebe la carga calorífica. Condición de carga pesada. Apriete los pernos o tornillos Pernos y/o tornillos de retención flojos Cierre todas las puertas y ventanas. Hermeticidad defectuosa Retire los obstáculos. La entrada o la salida de aire de cualquiera de alguna de las unidades está...
  • Página 72 Resolución de problemas Compruebe la tensión. Falta de corriente. Revise el tipo de fusible y sus dimensiones. Fusible o varistor fundido. Compruebe las conexiones - apriete si es Conexiones sueltas. necesario. Revise los circuitos con un dispositivo Cables cortocircuitados o rotos comprobador.
  • Página 73 Sustituya el compresor Compresor obstruido Efectúe una comprobación de fugas Falta refrigerante Sustituya la pieza restringida Línea de líquido restringida Limpie o sustituya Filtro de aire sucio. Limpie el serpentín. Serpentín del evaporador sucio. Compruebe el ventilador. El serpentín del evaporador no recibe suficiente aire Modifique el volumen de carga de refrigerante.

  • Página 74: Mantenimiento Rápido Mediante Códigos De Error

    Mantenimiento rápido mediante códigos de error Si no tiene tiempo para comprobar si las piezas específicas son defectuosas, puede cambiarlas directamente guiándose por los códigos de error. En la siguiente tabla encontrará las piezas que podrá sustituir mediante los códigos de error. Código de error Pieza a sustituir PCB de la unidad interior...

  • Página 75: Solución De Problemas Mediante Códigos De Error

    5. Resolución de problemas mediante códigos de error Procedimientos de comprobación comunes 5.1.1 Comprobación del sensor de temperatura Desconecte el sensor de temperatura de la PCB y mida el valor de resistencia con un medidor. Sensores de temperatura. Sensor de temperatura de la estancia (T1), sensor de temperatura del serpentín interior (T2), sensor de temperatura del serpentín exterior (T3), Sensor de temperatura ambiente exterior (T4),...

  • Página 76: Comprobación De La Continuidad Del Módulo Ipm

     5.1.3 Comprobación de la continuidad del módulo IPM Desconecte la alimentación eléctrica, espere a que los condensadores electrolíticos de mayor tamaño se descarguen y, a continuación, desmonte el módulo IPM. Utilice un medidor digital para medir la resistencia entre P y los terminales U V W;...

  • Página 77: E0/F4 (Error De Parámetros De La Eeprom)

     E0/F4 (error de parámetros de la EEPROM) Descripción: El chip principal de la PCB de la unidad interior o exterior no recibe señales del chip de la memoria EEPROM. Piezas que recomendamos preparar: • PCB de la unidad interior •...

  • Página 78: E1 (Error De Comunicaciones Entre Las Unidades Interior Y Exterior)

     E1 (error de comunicaciones entre las unidades interior y exterior) Descripción: La unidad interior no recibe señales de la unidad exterior durante 110 segundos cuatro veces consecutivas. Piezas que recomendamos preparar: • PCB de la unidad interior • PCB de la unidad exterior •...
  • Página 79  Observaciones: • Utilice un multímetro para medir la tensión de CC entre los puertos 2 y 3 de la unidad exterior. La clavija roja del multímetro se conecta al puerto 2, en tanto que la negra se conecta al puerto 3. •...

  • Página 80: E2 (Diagnóstico Y Solución De Error De Detección De Señales De Cruce Por Cero)

     E2 (diagnóstico y solución de error de detección de señales de cruce por cero) Descripción: Si la PCB no recibe respuesta a las señales de cruce por cero durante 4 minutos o si el intervalo de tiempo entre señales de cruce por cero es anómalo. Piezas que recomendamos preparar: •...

  • Página 81: E3/F5

     E3/F5 (velocidad del ventilador fuera de su intervalo normal) Descripción: Si la velocidad del ventilador interior se mantiene demasiado baja (300 RPM) durante un cierto tiempo, la unidad se detendrá y el LED indicará el error (E3). Si la velocidad del ventilador exterior se sitúa por debajo de determinadas RPM (en el modelo KAE-71 DN7 son 200 RPM;...
  • Página 82  Índice: 1. Motor del ventilador de CC exterior o interior (el chip de control se encuentra en el motor del ventilador). Encienda el equipo y cuando la unidad pase al modo En espera, mida la tensión de los terminales 1-3 y 4-3 en el conector del motor del ventilador.
  • Página 83  3. Motor del ventilador de CA interior. Encienda la unidad y póngala a funcionar en modo Ventilación con el ventilador a alta velocidad. Tras 15 segundos de funcionamiento, mida la tensión de los terminales 1 y 2. Si el valor de la tensión es inferior a 100 V (alimentación eléctrica de 208~240 V) o a 50 V (alimentación eléctrica de 115 V), el problema reside en la PCB, que deberá...

  • Página 84: E4/E5/F1/F2/F3 (Diagnóstico Y Solución De Circuito Abierto O Cortocircuito De Sensor De Temperatura)

     E4/E5/F1/F2/F3 (diagnóstico y solución de circuito abierto o cortocircuito de sensores de temperatura) Descripción: Si la tensión de muestreo es inferior a 0,06 V o superior a 4,94 V, el indicador LED presentará el correspondiente código de error. Piezas que recomendamos preparar: •...

  • Página 85: Ec (Diagnóstico Y Solución De Detección De Fuga De Refrigerante)

     EC (diagnóstico y solución de detección de fugas de refrigerante) Descripción: Defina la temperatura del serpentín del evaporador. El sensor T2 del compresor se pondrá en marcha a temperatura Tcool. En los primeros 8 minutos, una vez que el compresor de ponga en marcha, si T2<Tcool -1 °C (Tcool -33,8 °F) no se mantiene continua durante 4 segundos y la frecuencia de funcionamiento del compresor superior a los 50 Hz no se mantiene continua durante 3 minutos, si esta situación se repite 3 veces, la pantalla indicará...

  • Página 86: F0 (Diagnóstico Y Solución De Protección Contra Sobrecarga De Corriente)

     F0 (diagnóstico y solución de protección contra sobrecarga de corriente) Descripción: El aumento anómalo de la corriente puede detectarse comprobando el circuito de detección de corriente especificado. Piezas que recomendamos preparar: • Problemas en el suministro eléctrico. • Obstrucción en el sistema •...

  • Página 87: P0 (Diagnóstico Y Solución De Fallos De Ipm O Protección Contra Sobrecorriente De Igbt)

     P0 (diagnóstico y solución de fallos de IPM o protección contra sobrecorriente de IGBT) Descripción: Si la señal de tensión que el módulo IPM envía al chip de accionamiento del compresor es anómalo, la pantalla LED indicara “P0” y el acondicionador de aire se apagará. Piezas que recomendamos preparar: •...
  • Página 88  5.10 P1 (diagnóstico y solución de protección contra tensión excesiva o insuficiente) Descripción: Se detectan incrementos o disminuciones anómalos en la tensión al comprobar el circuito de detección de tensión especificado. Piezas que recomendamos preparar: • Problemas de alimentación eléctrica •...
  • Página 89  5.11 P2 (diagnóstico y solución de protección contra altas temperaturas del módulo IPM) Descripción: Si la temperatura del módulo IPM es superior al valor configurado, el LED presentará este código de error. Piezas que recomendamos preparar: • PCB defectuosa •...
  • Página 90  5.12 P4 (diagnóstico y solución de error de accionamiento del compresor de inversión) Descripción: El accionamiento anómalo del compresor de inversión se detecta mediante un circuito de detección especial, que incluye la detección de las señales de comunicación, la detección de la tensión, la detección de la señal de velocidad de rotación del compresor, etc.

  • Página 91: Anexo

      Anexo      Índice de contenidos Tabla de valores de resistencia de los sensores de temperatura T1, T2, T3 y T4 (°C – K) ....................88 Tabla de valores de resistencia del sensor de temperatura TP (°C --K) ..89 iii) Presión en el puerto de servicio .................

  • Página 92: Tabla De Valores De Resistencia De Los Sensores De Temperatura

    Tabla de valores de resistencia de los sensores de temperatura T1, T2, T3 y T4 (°C – K) °C °F K Ohm °C °F K Ohm °C °F K Ohm °C °F K Ohm 115,266 12,6431 2,35774 0,62973 108,146 12,0561 2,27249 0,61148 101,517...
  • Página 93 ii) Tabla de valores de resistencia del sensor de temperatura TP (°C --K) °C °F K Ohm °C °F K Ohm °C °F K Ohm °C °F K Ohm °C °F K Ohm °C °F K Ohm °C °F K Ohm °C °F K Ohm...
  • Página 94 iii) Presión en el puerto de servicio (R410A) Tabla de refrigeración: °F 0(-17) 5(-15) 95 (35) (9,44) (7,22) (23,89) (29,44) (40,56) (46,11) (48,89) (°C) BARES 59/70 10,1 10,6 BARES 63/75 10,7 11,2 BARES 67/80 11,2 11,9 BARES 73/90 10,5 10,3 10,0 10,6 12,4...

  • Página 95: Tabla De Calefacción

    Tabla de calefacción: 23/27 17/13 (-8,33/- -2/0 57/53 47/43 37/33 -17/-18 °F (-2,78/-5) 10,56 (-17/-19) (13,89/11,67) (8,33/6,11) (2,78/0,56) (-27/-28) (°C) BARES 30,3 28,5 25,3 22,8 20,8 18,5 16,5 BARES 32,5 30,0 26,6 25,4 23,3 20,5 19,0 BARES 33,8 31,5 27,8 26,3 24,9 21,5...
  • Página 96 Presión en el puerto de servicio (R32) Tabla de refrigeración:     °F 0(-17) 5(-15) 95 (35) (9,44) (7,22) (23,89) (29,44) (40,56) (46,11) (48,89) (°C) BARES 59/70 10,3 10,8 BARES 63/75 10,9 11,4 BARES 67/80 11,4 12,1 BARES 73/90 10,7 10,5...
  • Página 97 Tabla de calefacción: 23/27 17/13 (-8,33/- -2/0 57/53 47/43 37/33 -17/-18 °F (-2,78/-5) 10,56 (-17/-19) (13,89/11,67) (8,33/6,11) (2,78/0,56) (-27/-28) (°C) BARES 30,9 29,1 25,8 23,3 21,2 18,9 16,8 BARES 33,2 30,6 27,1 25,9 23,8 20,9 19,4 BARES 34,5 32,1 28,4 26,8 25,4 21,9...
