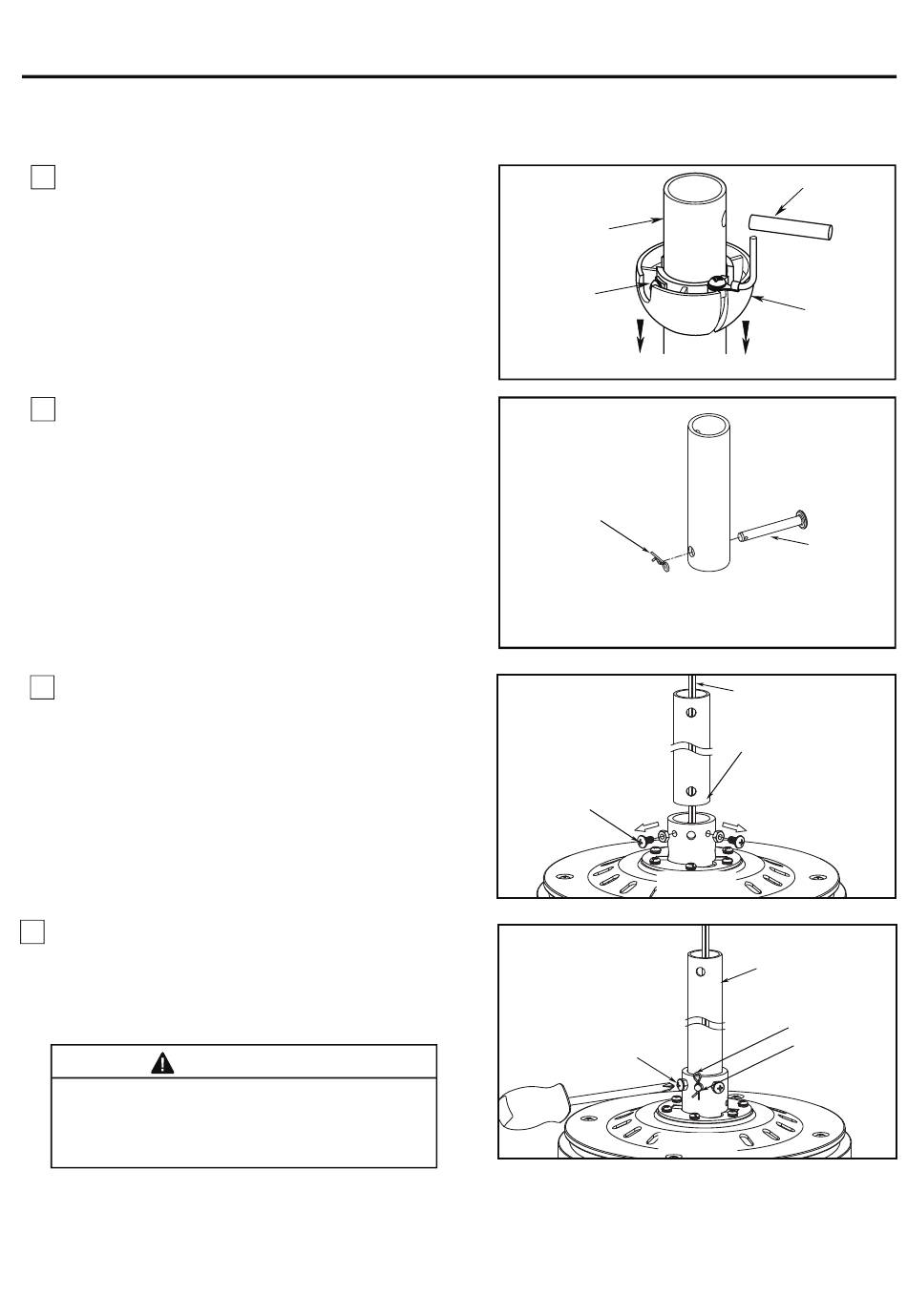

Cómo Ensamblar El Ventilador De Techo - Fanimation AIRE DELUXE FP6284 Serie Manual De Instrucciones

1. Extraiga la pieza de la bola colgante de la unidad
de la bola colgante / varilla aflojando el tornillo de
presión de la bola colgante hasta que la bola se
libere de la varilla. Retire el pasador del barral y
luego extraiga la semiesfera. Conserve el pasador
y la semiesfera para su reinstalación en el Paso 6
(Figura 1).
2 Retire el clip de horquilla y pasador de horquilla de .
la parte inferior de la bola para colgar. Retener el
pasador y clip para la reinstalación en el paso 4.
(Figura 2)
3. Afloje los dos tornillos de fijación del soporte del
barral Introduzca los cables de color negro, azul y
blanco a través de la varilla. (Figura 3)
4. Coloque el soporte de la varilla y alinee los orificios
de la clavija de horquilla en ambas piezas. Instale la
clavija de horquilla y asegúrela con la pinza de
horquilla. Fije los dos tornillos de presión y las
tuercas de seguridad en el soporte de la varilla
interior. (Figura 4)
ADVERTENCIA
Es fundamental que instale correctamente el pasador
de horquilla en el soporte de la varilla, y que ajuste
firmemente los tornillos de fijación y las tuercas. El
incumplimiento de dicho paso podría hacer que el
ventilador se caiga.
Cómo ensamblar el ventilador de techo
Varilla
Tornillo
de fijación
Clip de horquilla
Tornillo de
fijación (2)
Tornillo de fijación
y las tuercas (2)
27
Pasador
Bola colgante
Figura 1
Pasador de
horquilla
Figura 2
Cables Negro, Azul y
Blanco
Varilla
Figura 3
Bola para colgar
Clip de horquilla
Pasador de
horquilla
Figura 4
