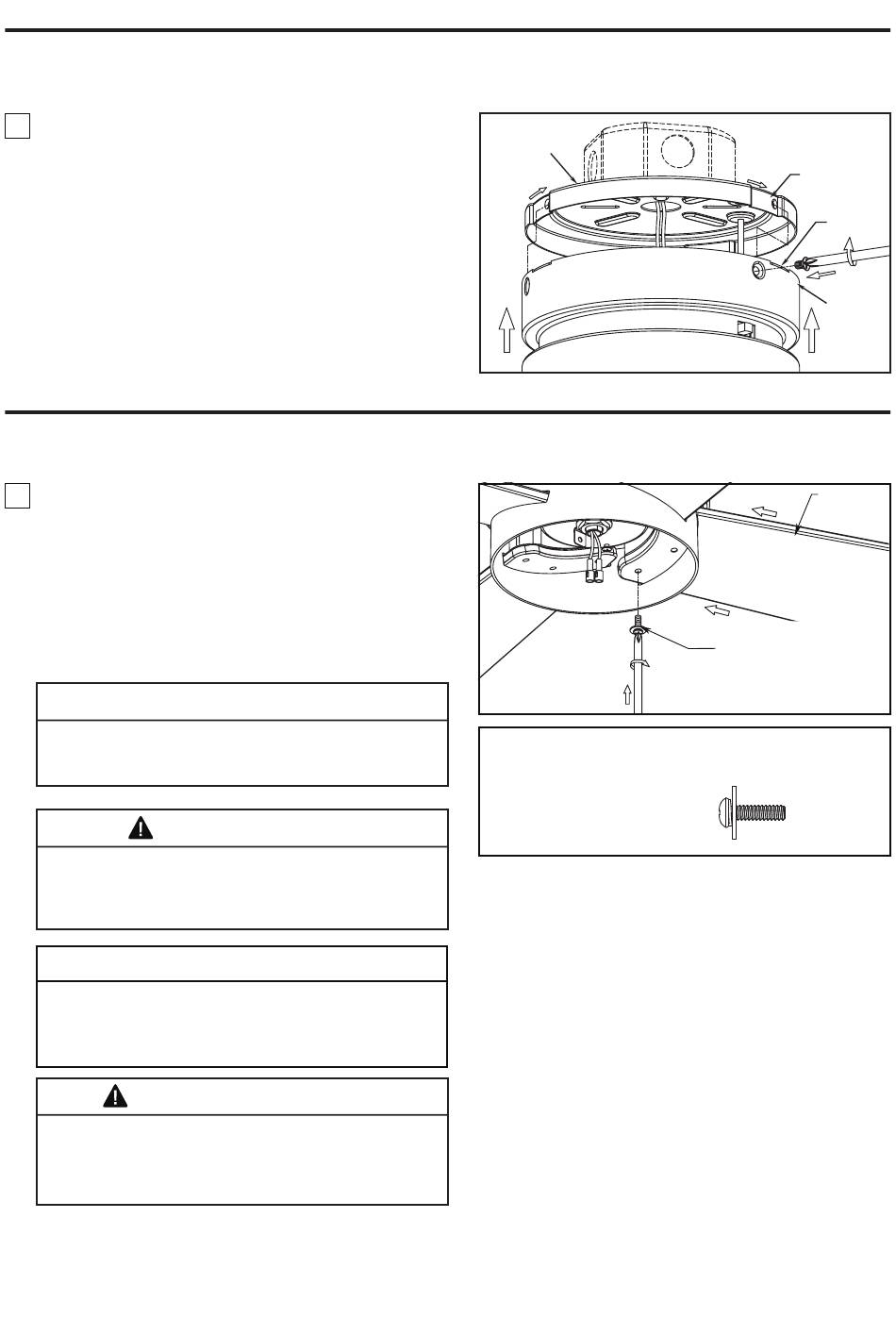

Cómo ensamblar el ventilador de techo
1. Alinee la lengüeta ancha de la unidad del motor
a la muesca ancha de la unidad de soporte del
ventilador. Asegure cuidadosamente la unidad del
motor en las ranuras de montaje en el soporte del
techo girándolo en el sentido de las agujas del reloj.
Asegúrese de que todo el cableado y receptor se
introduce adecuadamente en la cubierta del techo y
que no se presiona ningún cable. Una vez que la
motor está colocada y alineada con el techo, vuelva
a colocar el tornillos retirados previamente y asegure
los tres tornillos. (Figura 1)
Cómo ensamblar las aspas del ventilador de techo
1. Coloque las palas a través de las ranuras en la
cubierta del motor y fije la unidad del motor usando
los 3/16˝-24 Tornillo de cabeza troncocónica.
Asegúrese de que los tornillos fijan adecuadamente
las palas al centro del motor estando éstas colocadas
correctamente. (Figura 1)
NOTA: Revise periódicamente las piezas de los
aspas y vuelva a ajustarlas si fuese necesario.
PRECAUCIÓN
No conecte las aspas hasta que el ventilador esté
totalmente instalado. Instalar el ventilador con las aspas
colocadas podría ocasionar daños en las mismas.
ADVERTENCIA
Para reducir el riesgo de lesiones personales, no doble
las aspas al instalar, balancear o limpiar el ventilador.
No coloque objetos extraños entre las aspas del
ventilador en funcionamiento.
ATTENTION
Ne raccordez pas les pales du ventilateur tant que le
ventilateur n'est pas complètement installé.
L'installation du ventilateur avec les pales assemblées
peut endommager les pales du ventilateur.
AVERTISSEMENT
Afin de réduire le risque de blessure, ne pliez pas les
porte-pales lors de l'installation, de l'équilibrage des
pales, ou du nettoyage du ventilateur. N'insérez pas de
corps étrangers entre les pales en rotation.
Unidad de soporte
del ventilador
Aditamentos utilizados:
3/16˝-24 Tornillo de cabeza
troncocónica con arandela
plana/arandela de resorte
28
Muesca
ancha
Figura 1
3/16˝-24 Tornillo de cabeza
troncocónica con arandela
plana/arandela de resorte
(3 cada uno por aspa)
Figura 1
X 12
Lengüeta
ancha
Motor
Aspas
