3.
Conecte el brazo de enganche superior del
tractor a la horquilla del brazo de enganche
superior tensado con muelle y sujete el conjunto
con un pasador de enganche y un pasador de
seguridad
(Figura
4.
Engrase los tubos de acero roscados del brazo
de enganche superior.
5.
Mida la longitud del muelle del brazo de
enganche superior.
6.
Gire el brazo de enganche superior hasta que
el muelle quede comprimido aproximadamente
13 mm
(Figura
9).
7.
Apriete la contratuerca para sujetar el brazo de
enganche superior.
6
Verificación del ensamble
del brazo hidráulico
superior
No se necesitan piezas
Procedimiento
Al extender el cilindro hidráulico aumenta la
profundidad de los taladros.
Extienda completamente el cilindro hidráulico
para determinar la ubicación de los cabezales de
taladros y para comprobar si tocan el suelo.
Nota:
En céspedes ondulados, el operador puede
ajustar el cilindro para mantener la profundidad
de perforación (al pasar por una loma) pero será
necesario ajustar los cabezales de los taladros a
unos 5 cm por debajo del nivel del suelo.
Si los cabezales de taladros tocan el suelo,
pueden producirse daños en el césped.
Si los cabezales de taladros tocan el suelo, ajuste
la posición de los extremos de los cilindros para
acercar la parte superior del aireador al tractor.
Si los cabezales de taladros no tocan el suelo,
pueden instalarse barras de extensión (incluidas
con el aireador) en el brazo de enganche superior
para acercar los cabezales de taladros al suelo.
Importante:
Al conectar la TDF, asegúrese de no
elevar el aireador más de lo necesario. Si se eleva
el aireador demasiado, se romperán los nudos del
árbol de la TDF
(Figura
9).
10). No deje la TDF en
marcha mientras el aireador está elevado. La TDF
puede utilizarse a un ángulo máximo de 25°, pero
nunca debe superarse un ángulo de 35° cuando
el aireador está en su posición más alta; de lo
contrario, pueden producirse graves daños en el
árbol.

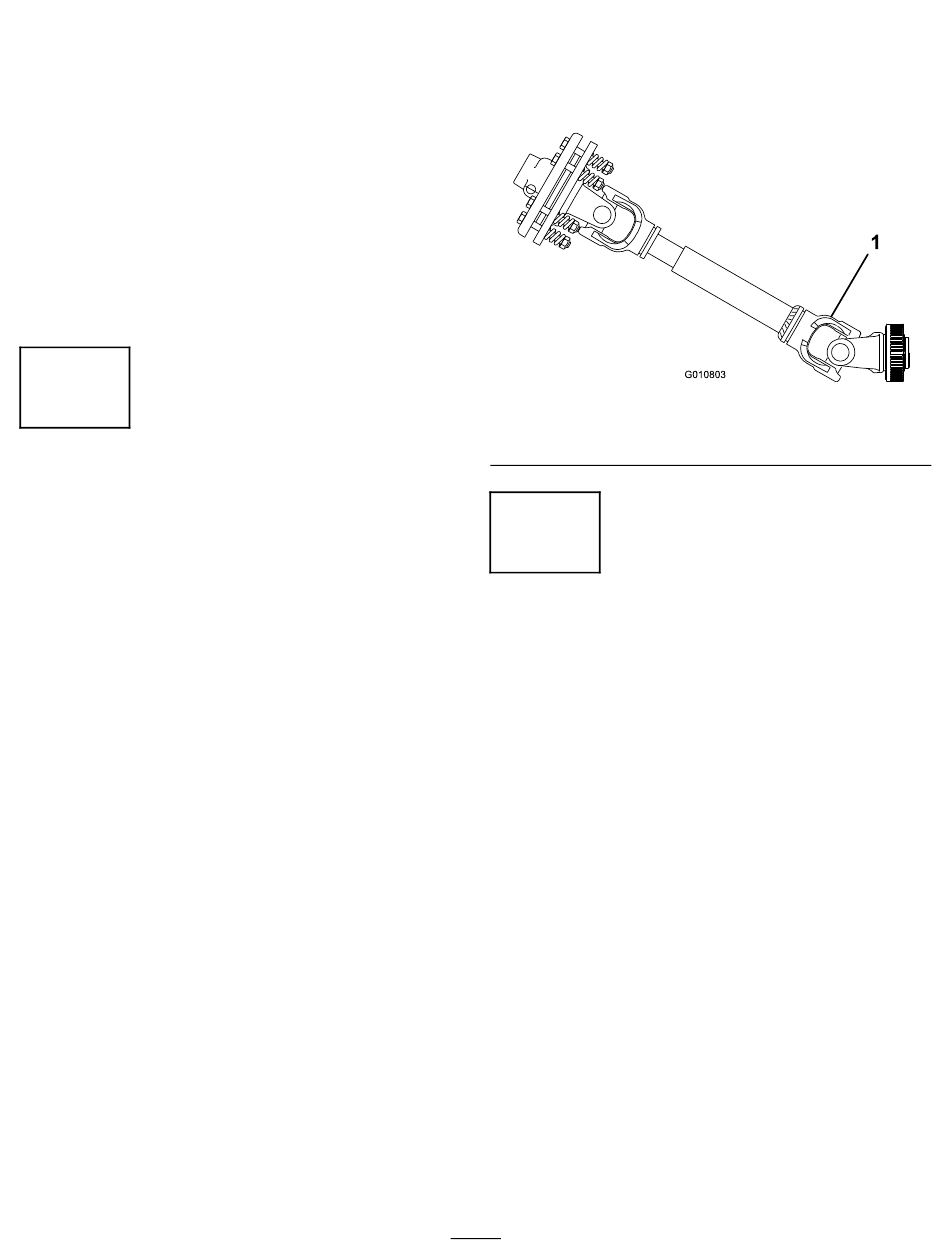

1. La rotura se producirá aquí.
7
Comprobación del ángulo
de la TDF
No se necesitan piezas
Procedimiento
Importante:
Asegúrese de desmontar los taladros
antes de llevar a cabo este procedimiento.
Con el aireador apoyado en el suelo y situado a la
profundidad máxima, compruebe el ángulo entre la
TDF y el aireador.
Eleve el aireador y retraiga totalmente el cilindro
hidráulico del brazo hidráulico superior. Usando un
indicador de ángulo, compruebe el ángulo entre la
TDF y el aireador. Si el ángulo es superior a 35°,
ajuste el tractor para que el aireador no se pueda
elevar a más de 35°. Utilice el tope de elevación del
tractor (si lo tiene) o mueva los brazos de enganche
inferiores a un taladro de montaje superior (si existe).
12
Figura 10
g010803
