Esquema Hidráulico De Principio - thermital ACQUAHOME 32 B BLU Instrucciones Para El Instalador

EAF
Válvula de seccionamiento
1
Válvula de retención
2
Reductor de presión
3
Filtro ablandador
4
Bomba de circulación recirculación sanitario
5
Vaso de expansión
6
Bomba de circulación no controlada por el regulador del grupo térmico
(*)
b
No utilice una válvula antirretorno para las conexiones hidráulicas a los dispositivos consumidores de la instalación de
calefacción.
b
Conectar la descarga de las válvulas de seguridad a un sistema adecuado de recogida y evacuación.
b
La elección y la instalación de los componentes del equipo se deben confiar al instalador por su competencia, quien de-
berá operar según las reglas de buenas prácticas y conforme a la legislación vigente.
b
Tratar con sistemas adecuados las aguas de alimentación/reintegración con características particulares. Considerar como
valores de referencia los indicados en la tabla de la pág. 25.
b
Los circuitos sanitario y de calentamiento se deben completar con depósitos de expansión de capacidad adecuada y con
válvulas de seguridad de dimensiones correctas. La descarga de las válvulas de seguridad y de los aparatos se debe
conectar a un sistema de recogida y de evacuación apropiado (véase el Catálogo para los accesorios combinables).
a
Se prohíbe hacer funcionar los circuladores sin agua.
ESPAÑOL

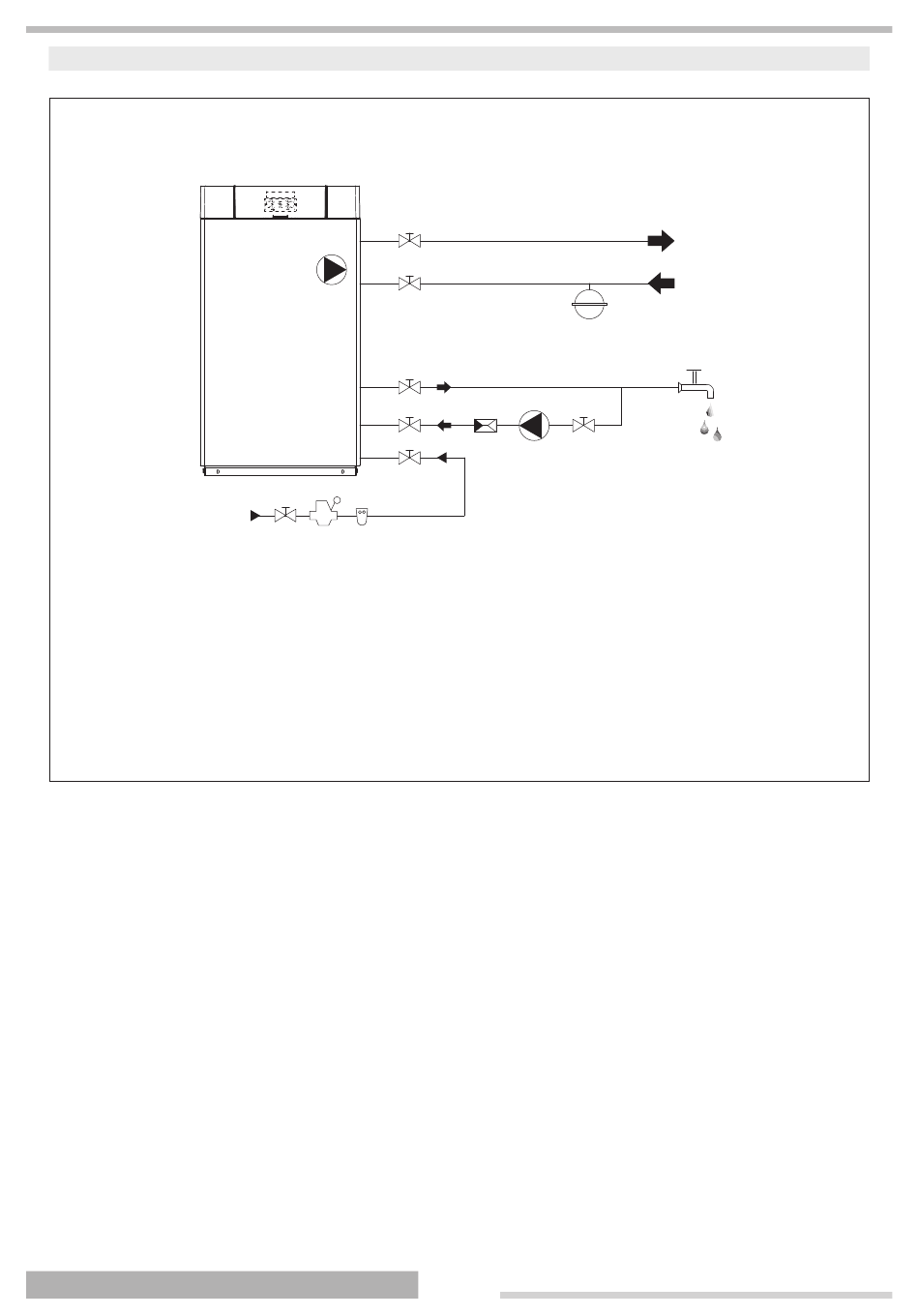

Esquema hidráulico de principio
1
MI
1
PC
RI
1
UAC
1
PRS
EAF
1
1 3 4
18 18
6
5 (*)
2 1
Bomba de circulación grupo térmico
PC
Impulsión instalación
MI
Retorno instalación
RI
Entrada de agua fría sanitaria
EAF
Predisposición recirculación sanitaria
PRS
Salida de agua caliente sanitaria
UAC
