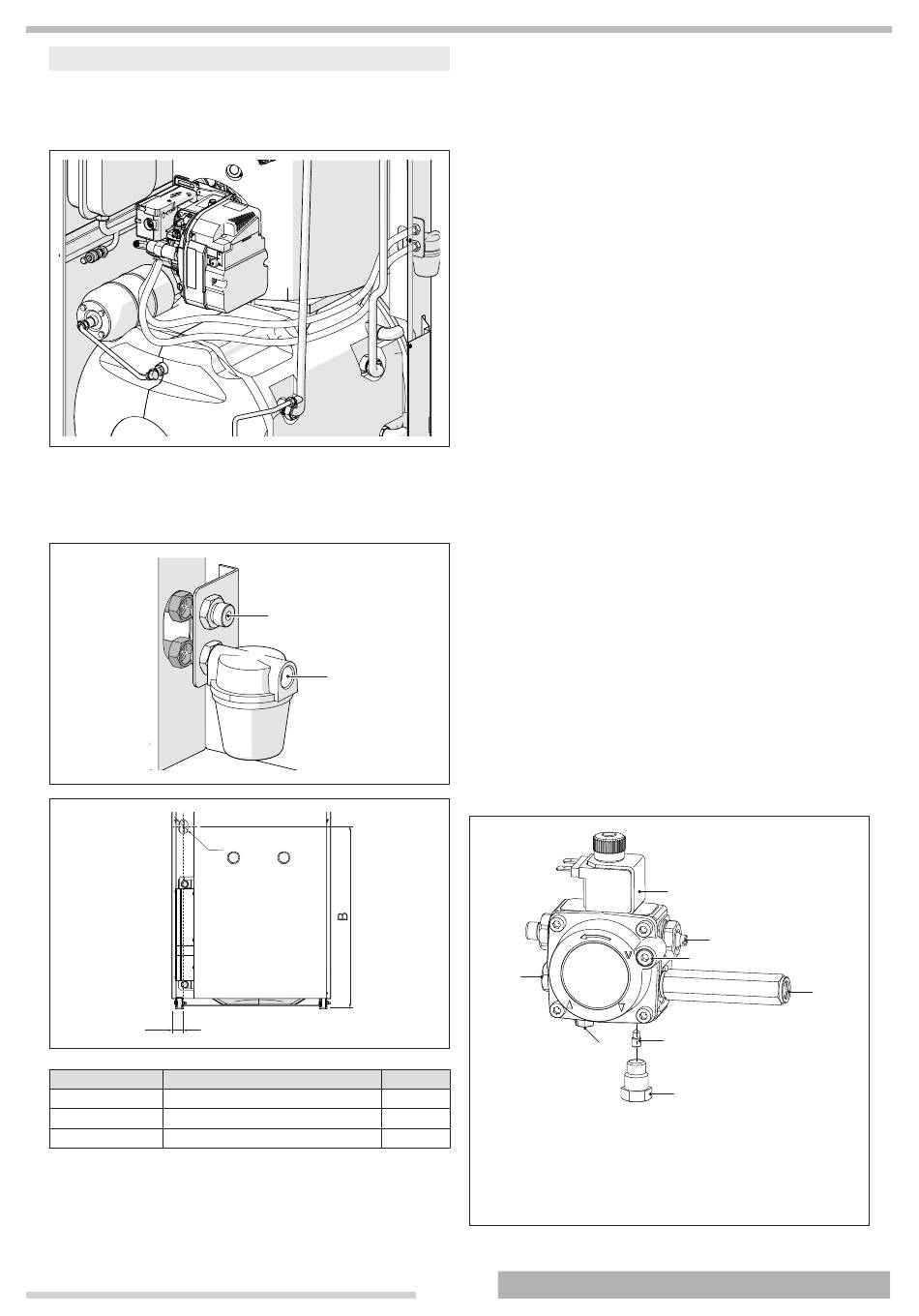

Conexiones para el combustible

Junto con el grupo térmico ACQUAHOME 32 B BLU se suminis-
tran dos tubos flexibles de alimentación de gasóleo al quema-
dor, para ser conectados por el instalador.
La conexión de la bomba de gasóleo a la aspiración se debe
realizar directamente en el filtro (1) (accesorio), el tubo de re-
torno en el empalme correspondiente (2).
Verificar la hermeticidad de las conexiones efectuadas.
3
A
Descripción
ACQUAHOME 32 B BLU
Tomas
A
B
2
1
2x3/8" M Ø
45 mm
690 mm
Si el equipo se encuentra en depresión, la tubería de retorno
ha de estar a la misma altura que la tubería de aspiración.
De esta forma es necesario montar una válvula de retención,
indispensable cuando la tubería de retorno está más alta que
el nivel del combustible.
b
El instalador debe asegurar que la depresión de alimen-
tación no supere nunca 0,4 bar (30 cm Hg). Si se supera
dicho valor, el combustible libera gas. Se recomienda
que las tuberías sean perfectamente herméticas.
b
Se aconseja efectuar periódicamente la limpieza del de-
pósito del combustible.
b
El suministro de combustible debe ser adecuado al cau-
dal del quemador y debe estar dotado de todos los dis-
positivos de seguridad y de control requeridos por las
Normas vigentes. Para conocer sus dimensiones, con-
sultar la tabla en la pág."20 21" del párrafo "Cebado de
la bomba".
b
Instalar un filtro en la línea de alimentación del combus-
tible.
b
Antes de poner en funcionamiento el grupo térmico, ase-
gurarse de que el tubo de retorno no esté obstruido. Una
excesiva contrapresión provocaría la rotura del elemento
de estanqueidad del circulador.
b
Una vez efectuada la instalación, controlar que las cone-
xiones realizadas sean estancas.
Bomba de gasóleo
b
Antes de poner en funcionamiento el quemador, asegu-
rarse de que el tubo de retorno del depósito no esté obs-
truido. Un eventual impedimento provocaría la rotura del
órgano de estanqueidad del eje de la bomba.
La bomba está predispuesta para el funcionamiento de dos
tubos. Para el funcionamiento de un solo tubo es necesario
desenroscar el tapón de retorno (2), quitar el tornillo de deri-
vación (3) y volver a enroscar el tapón (2).
b
El tapón de aspiración (1) es de material plástico. Una
vez quitado, no debe volverse a utilizar. En las instala-
ciones de un tubo, el tapón en el retorno (2) debe ser
obligatoriamente de acero.
8
1
Aspiración
1
Retorno
2
Tornillo de by-pass
3
Toma para manómetro
4
Regulador de presión
5
6 Toma para manómetro de vacío
Electroválvula
7
Toma de presión auxiliar
8
19 19
7
5
6
4
3
2
