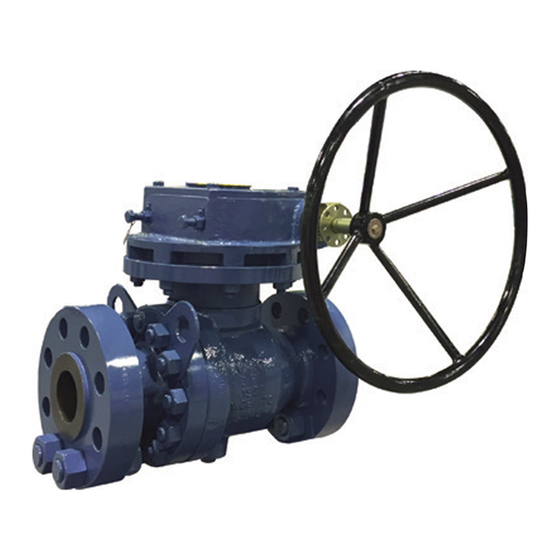

KTM VIRGO SERIES VÁLVULA DE BOLA CON MUÑEQUILLA DE ENTRADA SUPERIOR
INSTRUCCIONES DE INSTALACIÓN, USO Y MANTENIMIENTO
Antes de la instalación, leer atentamente las siguientes instrucciones
ÍNDICE
1. Alcance........................................................... 1
2. Recepción, manipulación y
almacenamiento............................................ 1
3. Instalación ..................................................... 3
4. Operación ....................................................... 4
5. Instrucciones del operador de engrane ...... 5
6. Sistema de inyección del sellante de
emergencia .................................................... 6
7. Mantenimiento preventivo / periódico ......... 7
8. Posible mal uso de la válvula de bola .......... 7
9. Solución de problemas ................................. 8
10. Pedido de repuestos ..................................... 8
11. Desensamble y ensamble (series EL y UL) ... 9
12. Operación de alivio de la cavidad
del cuerpo .................................................... 15
13. Procedimiento de ensamble de la
empaquetadura ........................................... 15
14. Pares de apriete recomendados para
sujeciones y tapones ................................... 16
15. Servicio de válvulas con monograma API ... 17
16. Información para la válvula conforme
a PED 2014/68/UE ....................................... 17
17. Garantía ....................................................... 18
18. Dirección de la fábrica para
correspondencia .......................................... 18

1 ALCANCE

Este manual se proporciona para garantizar la
correcta instalación, uso y mantenimiento de
la válvula de bola con muñequilla de entrada
superior de la serie KTM Virgo, fabricada y
suministrada por Emerson (aplicable a las
subseries con asiento blando / metálico o de
fundición, EL y UL)
ADVERTENCIA
Utilice siempre el equipo de protección individual
(EPI) cuando realice las actividades mencionadas.
Emerson.com/FinalControl
2 RECEPCIÓN, MANIPULACIÓN Y

ALMACENAMIENTO

• Identifique la válvula contenida en la caja
utilizando la lista de embalaje adherida a la
caja.
• Al cargar y descargar la caja, compruebe si
hay instrucciones/símbolos de manipulación
marcados en ella y manipule la caja en
consecuencia. Asegúrese de levantar la caja
de la válvula en posición vertical utilizando
una carretilla elevadora como se muestra en
la Figura 1. No arrastre la caja.
• Antes de retirar la válvula de la caja,
asegúrese de que no esté sujeta/fijada dentro
de la caja con listones de madera y pernos
que se proporcionan para evitar que la válvula
se vuelque o se mueva durante el transporte.
• Retire la válvula de la caja utilizando un
grillete D adecuado o ganchos y correas de
izado. Estos deben dimensionarse en función
del peso que debe ser izarse por los puntos
de elevación (orejetas de elevación) provistos
en la válvula como se muestra en la Figura 2.
No utilice cadenas o ganchos en contacto con
las superficies mecanizadas o pintadas.
© 2021 Emerson. All Rights Reserved.
FIGURA 1
Caja típica y posición de elevación
Horquillas de la carretilla
elevadora cerca del soporte
inferior
FIGURA 2
Elevación
Basculación
VCIOM-16362-ES 21/05
Soporte
superior
Soporte inferior
Elevación
