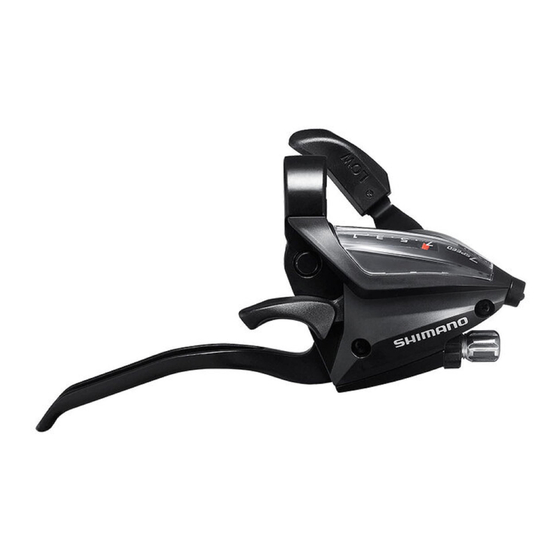

- Página 1 (Spanish) DM-MBST001-01 Manual del distribuidor CARRETERA Trekking Bicicleta de turismo de ciudad/ URBANO SPORT E-BIKE confort Maneta de cambio EZ-FIRE Plus ST-EF500 ST-EF510...
-
Página 2: Tabla De Contenido
CONTENIDO AVISO IMPORTANTE ....................3 LA SEGURIDAD ES LO PRIMERO ................4 LISTA DE HERRAMIENTAS NECESARIAS ............... 7 INSTALACIÓN ......................9 Instalación en el manillar ..........................9 Instalación del cable de freno ........................9 Cómo instalar el cable de cambio ......................10 AJUSTE ......................... 15 Ajuste del recorrido de la maneta ......................15 Ajuste del cable interior ..........................15 MANTENIMIENTO .................... -
Página 3: Aviso Importante
• Puede acceder a todos los manuales y documentos técnicos en línea en https://si.shimano.com. • Los consumidores que no tengan acceso fácil a Internet pueden ponerse en contacto con un distribuidor de SHIMANO o con cualquiera de sus oficinas para obtener una copia impresa del manual del usuario. -
Página 4: La Seguridad Es Lo Primero
• Durante la instalación de componentes, asegúrese de seguir las indicaciones de los manuales de instrucciones. Utilice únicamente piezas originales SHIMANO. Si un componente o pieza de repuesto se ensambla o ajusta incorrectamente, pueden producirse fallos en los componentes y puede que el conductor pierda el control y choque. - Página 5 LA SEGURIDAD ES LO PRIMERO NOTA Asimismo, asegúrese de informar de lo siguiente a los usuarios: • Asegúrese de mantener la biela girando durante el funcionamiento del cambio. • Lea los manuales del distribuidor del desviador, el cambio y el freno. •...
-
Página 6: Lista De Herramientas Necesarias
LISTA DE HERRAMIENTAS NECESARIAS... - Página 7 LISTA DE HERRAMIENTAS NECESARIAS LISTA DE HERRAMIENTAS NECESARIAS Se necesitan las siguientes herramientas para las operaciones de instalación, ajuste y mantenimiento. Herramienta Herramienta Llave hexagonal de 5 mm Destornillador [n.º 1] Cortacables TL-CT12 Destornillador [n.º 2]...
-
Página 8: Instalación
INSTALACIÓN... -
Página 9: Instalación En El Manillar
INSTALACIÓN Instalación en el manillar INSTALACIÓN „ Instalación en el manillar Fije al manillar con el tornillo de la Llave hexagonal de 5 mm abrazadera. Par de apriete Las herramientas y los pares de apriete varían dependiendo del producto. 6 - 8 N·m Realice el apriete a un par adecuado para el tamaño de la herramienta. -
Página 10: Cómo Instalar El Cable De Cambio
INSTALACIÓN Cómo instalar el cable de cambio „ Cómo instalar el cable de cambio Cable usado Cable de conexión Cable interior (acero inoxidable) Funda exterior [1] Funda exterior SP40 Ø1,2 mm Ø4 mm SP40 Corte de la funda exterior NOTA •... - Página 11 INSTALACIÓN Cómo instalar el cable de cambio Coloque el mismo terminal exterior para Tapón exterior cortar el extremo de la funda exterior.
-
Página 12: Instalación En La Maneta Derecha
INSTALACIÓN Cómo instalar el cable de cambio Instalación en la maneta derecha Aplique la palanca (B) un mínimo de 7 Maneta (B) veces para colocar la palanca en la posición más alta. CONSEJOS TÉCNICOS El número de veces será diferente dependiendo del modelo. -
Página 13: Instalación En La Maneta Izquierda
INSTALACIÓN Cómo instalar el cable de cambio Instalación en la maneta izquierda Aplique la palanca (B) dos veces o más Maneta (B) para colocar la palanca en la posición más baja. Extraiga los tornillos y, a continuación, Tapa extraiga la cubierta. Tornillo Par de apriete 0,25 - 0,5 N·m... - Página 14 AJUSTE...
-
Página 15: Ajuste
AJUSTE Ajuste del recorrido de la maneta AJUSTE „ Ajuste del recorrido de la maneta El ajuste del recorrido de la maneta Destornillador [n.º 2] puede realizarse de las siguientes maneras. Para conocer qué herramientas deben utilizarse y los puntos de ajuste, consulte la tabla siguiente. -
Página 16: Mantenimiento
MANTENIMIENTO... -
Página 17: Cómo Sustituir El Cable Interior
MANTENIMIENTO Cómo sustituir el cable interior MANTENIMIENTO „ Cómo sustituir el cable interior Accione la maneta [B] para colocar la cadena en el plato más pequeño y el piñón más pequeño. Desenrosque los tornillos para retirar la Maneta [B] tapa. Tornillo Tapa Desmonte el indicador, extraiga el cable... - Página 18 Tenga en cuenta que: las especificaciones están sujetas a cambios por mejoras sin previo aviso. (Spanish)
