Installatie

4.1

Ontvanger

Sluit de twee antennes (1) en (2) aan op de
achterzijde van de ontvanger en zet ze recht omhoog.
1 Steek de AC/DC-adapter in de stekkerbus van de
DC-ingang (3) op het achterpaneel van de
ontvanger en in een wandcontactdoos of andere
elektrische uitgang.
3

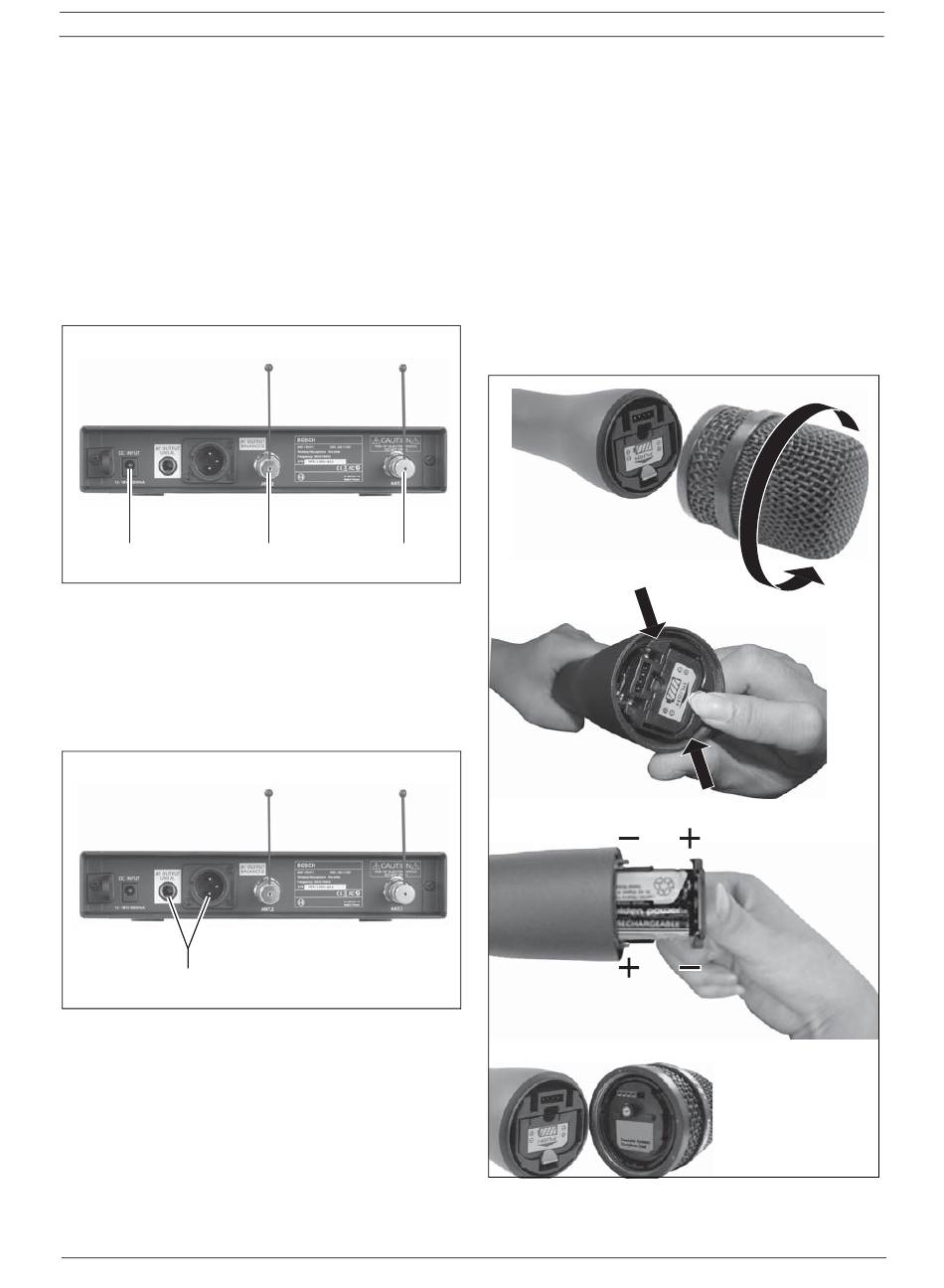

figuur 4.1: Aansluitingen van de ontvanger (stap 1)
2 Sluit de kabel aan achter de uittrekbare
beschermingshaak.
3 Sluit de XLR-audiokabel aan op de stekkerbus van
de AF-uitgang (1) en in de ingangsstekkerbus
MIC IN van een mixer of versterker.
1
figuur 4.2: Aansluitingen van de ontvanger (stap 3)
Bosch Security Systems B.V.
2 1
4.2

Handmicrofoon

Plaatsen en verwisselen van de batterij
1 Draai de microfoonkop linksom.
2 Druk op de batterij-ontgrendelingsknop om het
batterijvak te openen.
3 Plaats 2 (oplaadbare) batterijen van het type
LR6/AA/UM3 1,5 V in het batterijvak. Let op de
aangegeven polariteit.
4 Duw het batterijvak terug in de behuizing.
5 Plaats de microfoonkop terug. Let op de
aansluiting in de kop en draai de microfoonkop
rechtsom vast.
figuur 4.3: Verwisselen van de batterijen (handmicrofoon)
