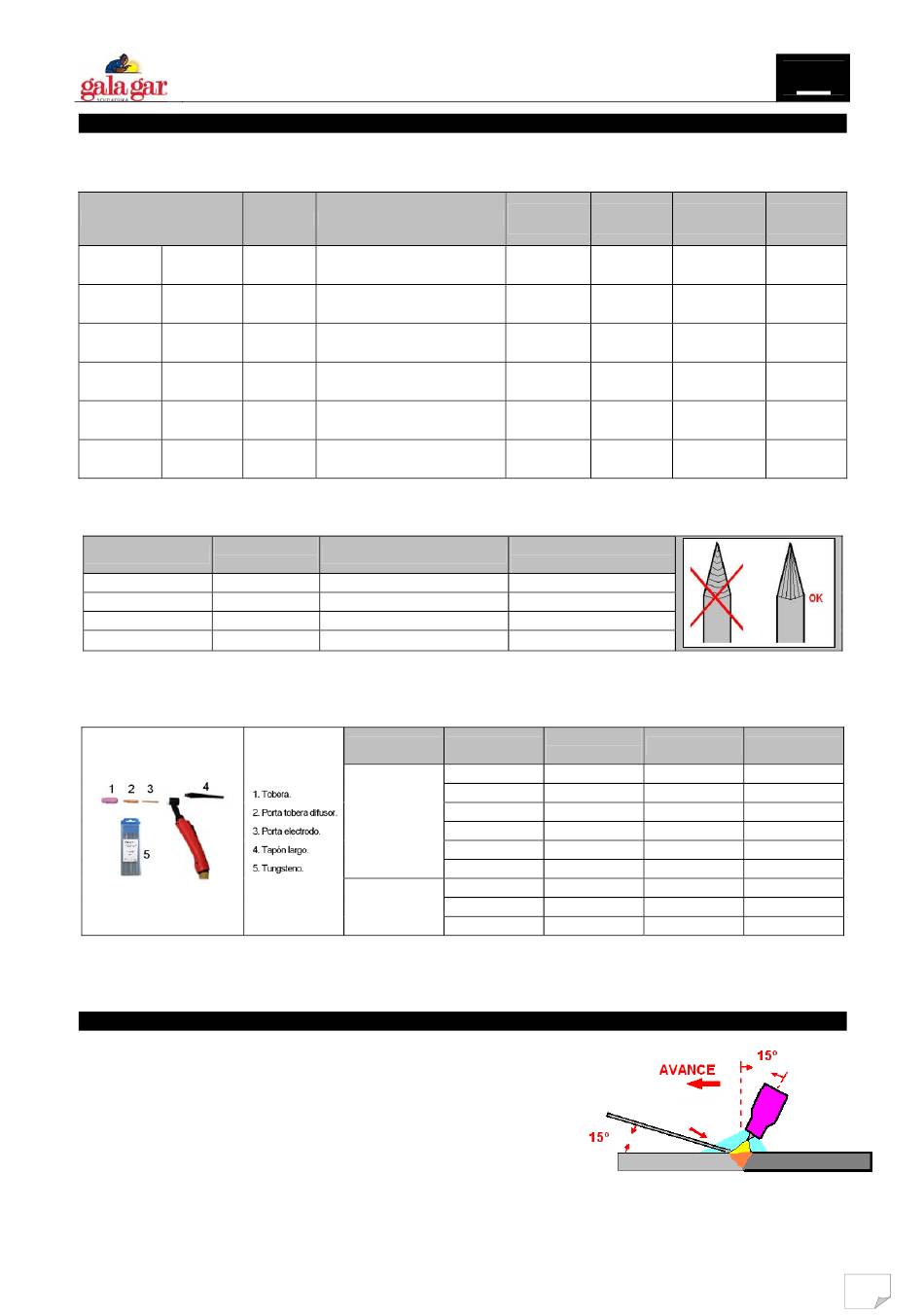

3.4.1. RECOMENDAÇÕES DE SOLDADURA TIG.
Disporemos de diferentes soluções de eléctrodos de tungsténio em função da sua aplicação e da
percentagem de liga que o compõe.
Tipo de eléctrodo Corrente
Tório 0,5% AZUL Contínua
Tório 1% AMARELO Contínua
Tório 2% VERMELHO Contínua
Cério 2% CINZENTO Contínua
Lantânio 1% PRETO Contínua
Lantânio
OURO Contínua
1,5%
Na tabela inferior identificam-se os tipos de correntes de emprego para cada um dos diâmetros de
eléctrodo e a densidade de corrente recomendadas segundo o material que se deve soldar.
Intensidades
Ø ELÉCTRODO
Min-Max
1,6 mm 60 a 150A
2,0 mm 100 a 200A
2,4 mm 170 a 250A
3,2 mm 225 a 330A
A forma da extremidade do eléctrodo afectará directamente a estabilidade do arco eléctrico. O afiamento
debe ser entre 1,5 e 2 vezes o diâmetro do eléctrodo. Com a longitude de 2 vezes o diâmetro do mesmo e o
afiamento debe ser de maneira longitudinal para facilitar a transmissão da corrente.
Como norma geral utilizaremos Árgon como gás de protecção porque a sua baixa energia de ionização
que origina escorvamentos fáceis, arcos muito estáveis e pouco energéticos que o convertem em idóneo para
pequenas espessuras.
3.4.2. EXECUÇÃO DE SOLDADURA.
O material de aportação deverá ser da mesma natureza do que o
metal de base, verificar que se encontre isento de humidade e
seleccionar o diâmetro apropriado em função da espessura que se
deve soldar. Durante a soldadura devemos manter a extremidade da
varinha dentro do campo de actuação do gás de protecção, para
evitarmos a sua contaminação.
Em espessuras inferiores aos 3 mm e com a preparação dos bordes
adequada não sempre é necessário o metal de aportação.
GALAXY 3000 GE MV VRD
Metal a soldar
Aços ao carbono, inoxidável ,
titânio, ...
Aços ao carbono, inoxidável ,
titânio, ...
Aços ao carbono, inoxidável ,
titânio, ...
Aços ao carbono, inoxidável ,
titânio, ...
Aços ao carbono, inoxidável ,
titânio, ...
Aços ao carbono, inoxidável ,
titânio, ...
MATERIAL
AÇOS AO CARBONO
AÇOS INOXIDÁVEIS
COBRE
Material Espessura
1,0
Aço ao 1,5
carbono e 2,0
aço
3,0
inoxidável
4,0
6,0
1,0
Cobre e ligas
1,5
de cobre
3,0
Estabilidade Escorvamento Duração do
de arco. de arco.
** *
* **
* ***
** *
** ***
** ***
Intensidade /
Espessura
30 A/mm
30-33 A/mm
70 A/mm
Ø
Amperes
Tungsténio
1,0 20 -50
1,0 / 1,6 40 - 80
1,6 50 - 90
1,6 / 2,4 70 - 120
2,4 100 - 160
3,2 120 - 200
1,0 60 - 80
1,6 100 - 150
2,4 160 - 240
PT
Resistência à
eléctrodo temperatura
* **
** **
** **
** **
*** ***
*** ***
Nº Boquilha
4
5
5
6
7
7
4
5
6
