Armadura del imán del dispositivo corta-hilo
40
7
6
5
Atención, peligro de accidente !
Desconectar el interruptor principal.
Controlar y ajustar el imán del dispositivo corta-hilo únicamente
con la máquina de coser desconectada.
Regla y control

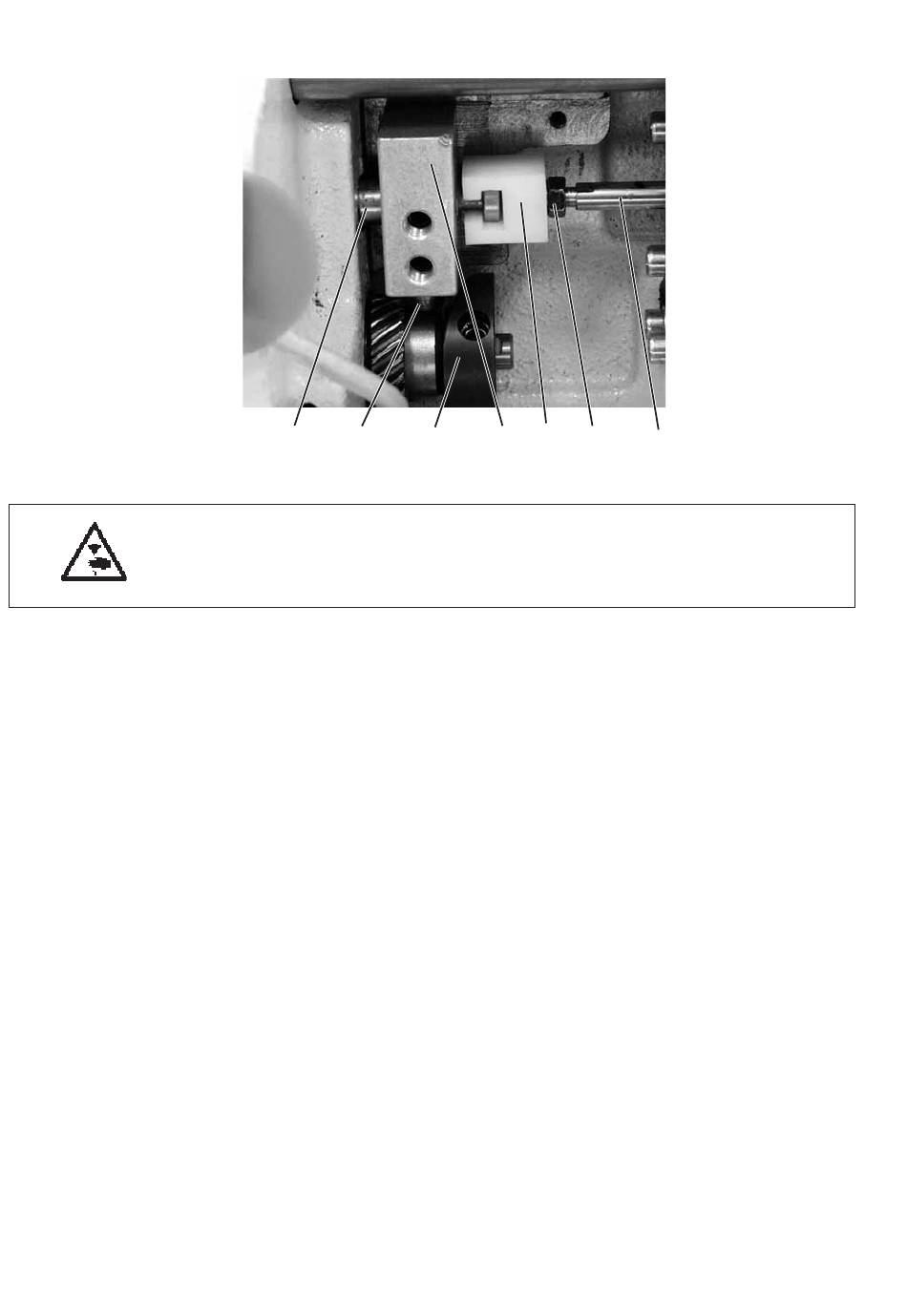

En posición de descanso del imán del dispositivo corta-hilo la distancia
entre el rollo 6 y la superficie superior de la leva de mando 5 debe
medir de 0,2 a 0,3 mm.
Desplazar la barra de tracción 7 con la pieza de fijación 4 hasta el
tope hacia la izquierda.
Controlar la distancia entre el rollo 6 y leva de mando 5 con un
calibre sonda.
Corrección
Soltar la tuerca 2.
Girar la armadura 1 en el acoplamiento 3.
Apretar la tuerca 2.
Controlar el ajuste y si es necesario corregirlo.
