Ejemplo de conexión 2: Filtro con conducto de retorno

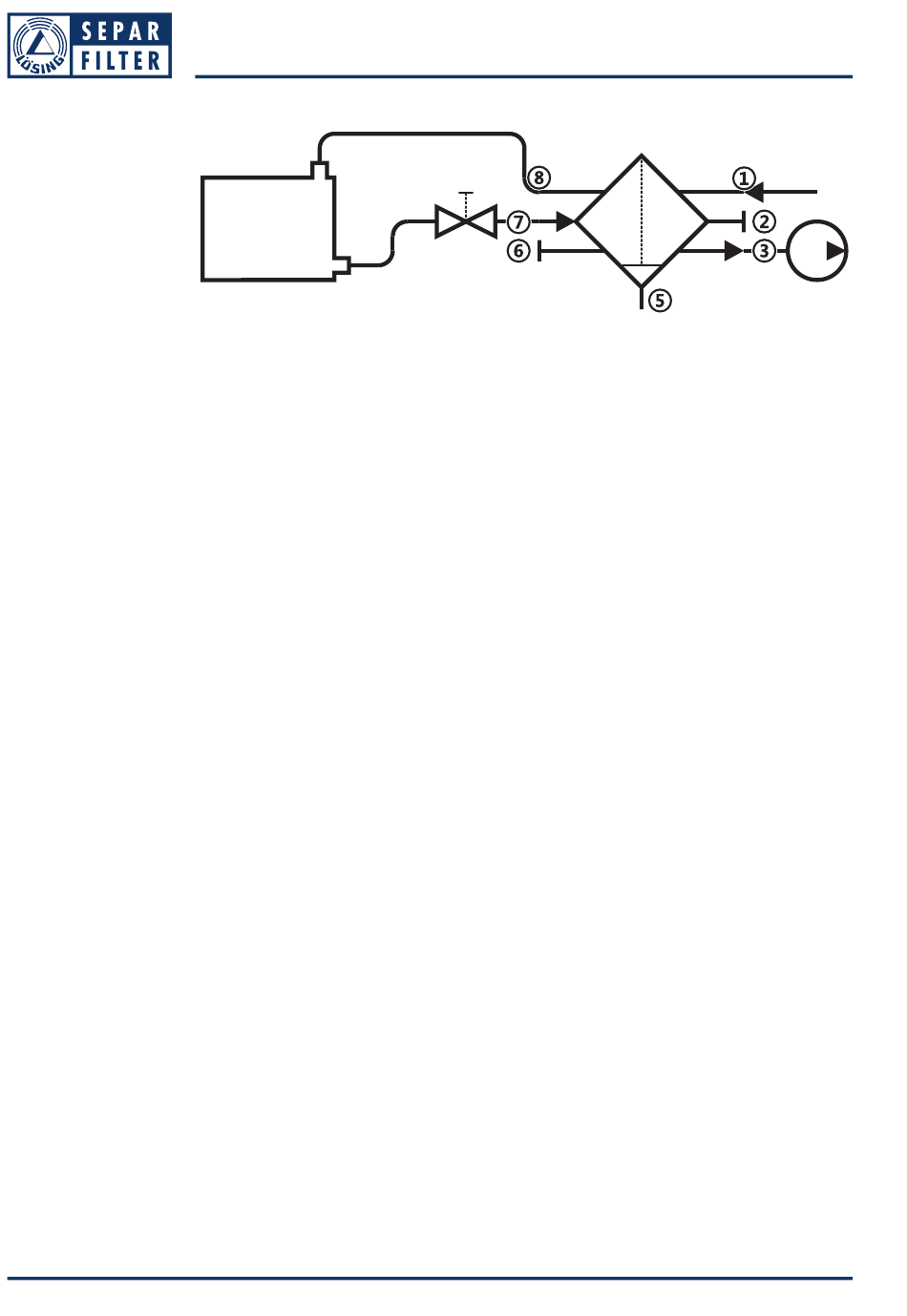

Figura 9: Ejemplo de conexión: Filtro con conducto de retorno
► El filtro está montado.
1. Conectar el conducto del tanque a una alimentación de medio ❷/❼.
2. Cerrar la alimentación de medio ❼/❷ del lado contrario del filtro con un
tapón.
3. Conectar el conducto del filtro al sistema de inyección en una salida de medio
❸/❻.
4. Cerrar la salida de medio ❻/❸ del lado contrario del filtro con un tapón.
5. Conectar el conducto de retorno del sistema de inyección al filtro a un
retorno de medio ❶/❽.
6. Conectar el conducto de retorno del filtro al depósito al retorno de medio
❽/❶ del lado contrario.
=
El filtro está conectado.
