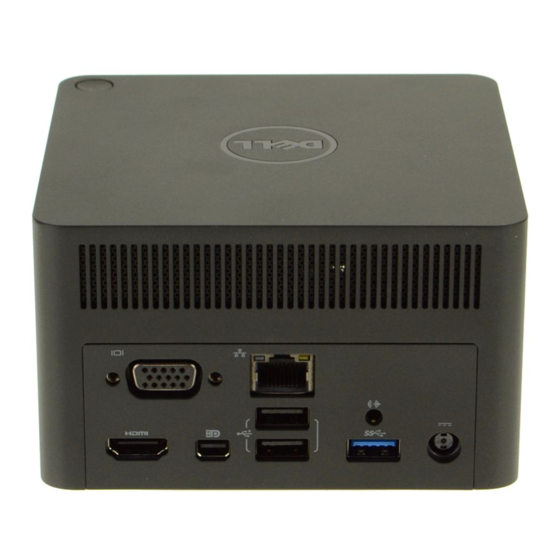

- Página 1 Estación de acoplamiento inalámbrico de Dell WLD15...
- Página 2 ™ y el logotipo de Dell son marcas comerciales de Dell Inc. en los Estados Unidos y en otras jurisdicciones. El resto de marcas y nombres que se mencionan en este documento, puede ser marcas comerciales de las compañías respectivas.
-
Página 3: Tabla De Contenido
................10 Indicador de estado de la estación de acoplamiento ................. 10 Botón de emparejamiento/conexión/desconexión Conectores de Entrada/Salida (E/S) de la Estación de acoplamiento inalámbrico WLD15 de ...............................11 Dell .........12 Volver a establecer la Estación de acoplamiento inalámbrico WLD15 de Dell 4 Conexión al Administrador de acoplamiento inalámbrico Intel .... -
Página 4: Introducción
Su estación de acoplamiento se envía con los componentes que se muestran a continuación. Asegúrese de que ha recibido todos los componentes y póngase en contacto con Dell (consulte su factura para obtener información de contacto) si falta algún componente. - Página 5 Información reglamentaria, medioambiental y de seguridad...
-
Página 6: Identificación Y Características De Piezas
Identificación y características de piezas Ilustración 1. Identificación y características de piezas Puerto RJ-45 Puertos USB 2.0 Salida de altavoz Conector de entrada de CC Bloqueo Kensington Botón Restablecer... -
Página 7: Botón De Emparejamiento/Conexión/Desconexión
Botón de emparejamiento/conexión/desconexión/suspensión/encendido Indicador de estado de la estación de acoplamiento Conector USB 3.0 10. Conector USB 3.0 con PowerShare 11. Conector para auriculares 12. Puerto USB 3.0 13. Puerto mini Display 14. Puerto HDMI 15. Puerto VGA Botón de emparejamiento/conexión/desconexión Ilustración 2. -
Página 8: Botón Restablecer
Botón Restablecer Ilustración 4. Botón Restablecer Requisitos de hardware Antes de utilizar la estación de acoplamiento, asegúrese de que su equipo portátil o PC dispone de un módulo WiGig y antena para activar la conexión inalámbrica uno a uno. -
Página 9: Configuración Rápida De Hardware
Configuración rápida de hardware Conecte el adaptador de CA al conector del adaptador de CA en la Estación de acoplamiento inalámbrico WLD15 de Dell y a la toma eléctrica. Ilustración 5. Adaptador de CA Presione el botón de emparejamiento/conexión/desconexión. Ilustración 6. Presione el botón de emparejamiento/conexión/desconexión. -
Página 10: Indicadores De Estado De Led
Indicadores de estado de LED LED del adaptador de alimentación El LED del conector de adaptador de alimentación se ilumina en blanco cuando se suministra energía. Indicador de estado de la estación de acoplamiento Tabla 1. Indicadores LED de la estación de acoplamiento Estado Comportamiento del LED Desconectado... -
Página 11: Conectores De Entrada/Salida (E/S) De La Estación De Acoplamiento Inalámbrico Wld15 De Dell
NOTA: No hay acoplamiento dentro ninguna conexión del alcance. de acoplamiento activa en este estado. Conectores de Entrada/Salida (E/S) de la Estación de acoplamiento inalámbrico WLD15 de Dell La Estación de acoplamiento inalámbrico WLD15 de Dell tiene los siguientes conectores de E/S:... -
Página 12: Volver A Establecer La Estación De Acoplamiento Inalámbrico Wld15 De Dell
Si la conexión inalámbrica entre el equipo portátil y la Estación de acoplamiento inalámbrico de Dell pasa a ser débil, sitúe el equipo portátil más cerca de la Estación de acoplamiento inalámbrico de Dell o gire el equipo portátil para encontrar una conexión inalámbrica más sólida. Por ejemplo, si descubre que la intensidad de señal de conexión inalámbrica del equipo portátil se reduce cuando la tapa está... - Página 13 Función Acción Efecto NOTA: La versión del firmware no se cambia en este proceso. Restaura versión guardada de Valores predeterminados de Presione durante el encendido fábrica. fábrica de la estación de acoplamiento. NOTA: Este proceso restaurará la versión de firmware, así como todos los parámetros predeterminados, y eliminará...
-
Página 14: Conexión Al Administrador De Acoplamiento Inalámbrico Intel
Con este software podrá transmitir datos, audio y vídeo de forma inalámbrica entre su PC o equipo portátil y la Estación de acoplamiento inalámbrico de Dell mediante una conexión segura y a una gran velocidad. Este software admite emparejamiento de seguridad WPS. - Página 15 Ilustración 8. Inicie el Administrador de acoplamiento inalámbrico Intel 2. Si se deshabilita, habilite WiGig. Ilustración 9. Habilitar WiGig 3. Haga clic en el icono de la barra de tareas para conectarse a su Estación de acoplamiento inalámbrico.
- Página 16 5. Presione el botón de conexión en la Estación de acoplamiento inalámbrico para confirmar. Ilustración 12. Confirme y presione el botón de conexión 6. Ya está conectado correctamente a la Estación de acoplamiento inalámbrico WLD15 de Dell. También puede habilitar Sí para conectarse automáticamente a esta estación de acoplamiento en intentos...
- Página 17 Ilustración 13. Se conectó correctamente 7. Si no desea conectarse automáticamente en intentos posteriores, puede desactivarla deslizando el botón en No. Ilustración 14. Seleccione No para no conectarse automáticamente 8. Haga clic en la pestaña Administración de la estación de acoplamiento para configurar el Administrador de acoplamiento inalámbrico Intel.
- Página 18 Ilustración 15. Administración de la estación de acoplamiento Si selecciona la opción Compartida, deberá seleccionar de forma manual desde la lista de búsqueda la estación de acoplamiento a la que se desea conectar. Después del emparejamiento inicial, cada intento de conexión posterior usará el contenido de emparejamiento desde un perfil almacenado. Ilustración 16.
- Página 19 Ilustración 17. Administración de la estación de acoplamiento - pública También puede establecer una contraseña para proteger la configuración de la estación de acoplamiento. PRECAUCIÓN: Si olvida la contraseña, deberá llevar a cabo un proceso de recuperación para restablecer todos los valores predeterminados de fábrica.
-
Página 20: Configuración De La Utilidad De Gráficos Intel Hd
Configuración de la Utilidad de gráficos Intel HD. La Utilidad de gráficos Intel HD le permite configurar múltiples pantallas. Puede conectar dos o más pantallas, pero solo puede habilitar dos pantallas externas activas simultáneamente. Si se están conectando dos pantallas, siga estos pasos: 1. - Página 21 Ilustración 21. Pantalla 5. Haga clic en Pantalla y seleccione Varias pantallas. Ilustración 22. Varias pantallas 6. Seleccione el Modo de pantalla preferido.
-
Página 22: Si Se Están Conectando Tres Pantallas, Siga Estos Pasos
Ilustración 23. Modo de pantalla Si se están conectando tres pantallas, siga estos pasos: 1. Haga clic en la Utilidad de gráficos Intel HD. Ilustración 24. Icono Intel HD de la barra de tareas 2. Seleccione Topología DisplayPort. Ilustración 25. Seleccione Topología DisplayPort 3. - Página 23 Ilustración 26. Nombres de pantalla 5. Se mostrarán los números de modelo de sus monitores. Ilustración 27. Nombres mostrados 6. Seleccione cualquiera dos monitores y haga clic en Aplicar.
- Página 24 Ilustración 28. Seleccione su pantalla y haga clic en Aplicar 7. Haga clic en Propiedades de los gráficos. Ilustración 29. Seleccione Propiedades de gráficos Intel HD 8. Se muestra el panel de control de gráficos Intel HD. Ilustración 30. Panel de control de gráficos Intel HD...
- Página 25 9. Seleccione Pantalla. Ilustración 31. Seleccione Pantalla 10. Seleccione Varias pantallas. Ilustración 32. Seleccione Varias pantallas 11. Seleccione el Modo de pantalla preferido.
- Página 26 Ilustración 33. Seleccione Pantalla 3 12. Haga clic en Aplicar. Ilustración 34. Aplicar NOTA: Volver a Configuración general para configurar cada una de las resoluciones de pantalla. La máxima resolución para dos pantallas activas no debe ser superior a 1920 x 1200 o depender de la resolución compatible de la pantalla.
-
Página 27: Actualización Del Software De La Estación De Acoplamiento Inalámbrico De Dell
Actualización del software de la estación de acoplamiento inalámbrico de Dell 1. Para actualizar el software de la estación de acoplamiento inalámbrico de Dell, en el cuadro de diálogo del Paquete de actualizaciones de Dell, haga clic en INSTALAR. Ilustración 35. Instalación o extracción 2. - Página 28 Ilustración 37. Preparación de la instalación 3. En el cuadro de diálogo del software de acoplamiento inalámbrico de Dell - Asistente InstallShield, haga clic en Siguiente. Ilustración 38. Haga clic en Sí para continuar. 4. Para activar WiGig, en el cuadro de diálogo Presentación del Administrador de acoplamiento...
- Página 29 Ilustración 39. Haga clic para activar WiGig. 5. En el cuadro de diálogo del software de acoplamiento inalámbrico de Dell - Asistente InstallShield, haga clic en Finalizar. Ilustración 40. Haga clic en Finalizar. 6. Se muestra un mensaje que indica que el software se actualizó correctamente. Haga clic en CERRAR.
- Página 30 Haga clic en Sí. Ilustración 42. Haga clic en Sí para actualizar los controladores La página Administrador de acoplamiento inalámbrico indica que la actualización de WLD15 de Dell está en curso.
- Página 31 Ilustración 43. Actualización en progreso...
-
Página 32: Solución De Problemas De La Estación De Acoplamiento Inalámbrico Wld15 De Dell
Solución de problemas de la Estación de acoplamiento inalámbrico WLD15 de Dell Síntomas y soluciones Síntomas Soluciones sugeridas 1. No hay vídeo en los monitores conectados al • Asegúrese de que el equipo portátil esté conectado con la estación de acoplamiento... - Página 33 Administrador de dispositivos de Windows. • Vuelva a instalar el controlador Realtek Ethernet o software de acoplamiento inalámbrico de Dell desde Dell.com/support. 8. El Administrador de acoplamiento inalámbrico • Asegúrese de que el Administrador de acoplamiento inalámbrico Intel está instalado no se está...
- Página 34 El color del LED debe ser blanco cuando se establece una conexión WiGig. • Puede que el software de acoplamiento inalámbrico de Dell y los paquetes de controladores estén desactualizados. Descargue el paquete de controladores más reciente desde Dell.com/support 10. Baja calidad de la señal de acoplamiento.
- Página 35 Síntomas Soluciones sugeridas 13. La aplicación del monitor Dell Display Manager • La aplicación DDM no es compatible con la versión actual de WiGig. (DDM) no funciona con la estación de acoplamiento inalámbrico...
-
Página 36: Especificaciones Técnicas
Especificaciones técnicas Especificaciones del producto Especificaciones de la estación de acoplamiento Estándar • Intel WiGig 1.1 • IEEE 802.11ad Puertos de vídeo • 1 x mini DisplayPort (admite DP 1.2) • 1 x mini HDMI (admite HDMI 1.4) • 1 x puerto VGA Puertos de IO •... -
Página 37: Tabla De Resolución De La Pantalla
Características Temperatura En funcionamiento: de 0 °C a 35 medioambientales °C Sin funcionar • En almacenamiento: de -20 °C a 60 °C (de -4 °F a 140 °F) • En envío: de -20 °C a 60 °C (de -4 °F a 140 °F) Humedad En funcionamiento: del 10 % al 80 % (sin condensación) - Página 38 Núm. de puertos de VGA* HDMI MiniDP vídeo conectados Pantalla doble No conectado 1920 x 1200 p60 1920 x 1200 p60 NOTA: Si se utilizan monitores de resolución más alta, el controlador de gráficos Intel hará una valoración en función de las especificaciones del monitor, el ancho de banda WiGig disponible y las configuraciones de la pantalla.
