Sanicom 1
®
aguas grises, aguas salinas

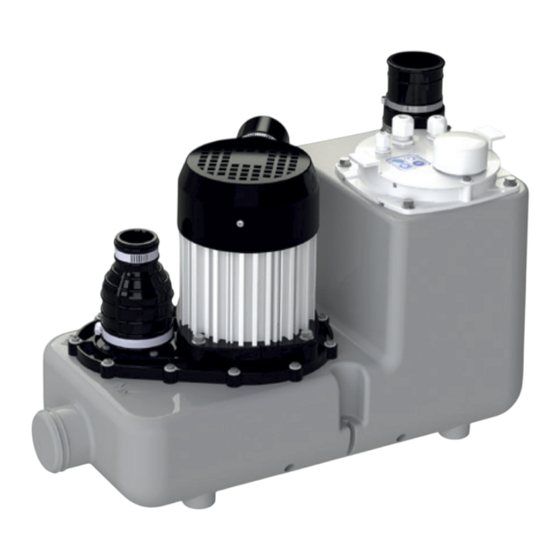

SANICOM 1 es una estación de bombeo compacta para aguas grises. Ideal para locales comerciales o para
una aplicación doméstica exigente, SANICOM 1 puede evacuar aguas muy calientes y jabonosas con facilidad
hasta 11 m en vertical.
Accede a toda la información
técnica del producto
DE SERIE
Turbina de
doble disco
CONEXIONES
86
RENDIMIENTO
HMT máx. 11 m
•
Caudal máx 12 m /h
• 3
VENTAJAS
• Aguanta las aguas muy calientes, hasta
90ºC (no continuo).
Nueva generación más potente: eleva hasta
•
11 m en vertical.
Turbina con paso de sólidos de 8 mm.
•
Ideal para trenes de lavado, lavanderías, etc.
•
OPCIONAL
Alarma con cable
OPCIONAL
Llaves de corte
y filtro
Llaves de corte
y filtro. Ver
accesorios
Ver accesorios
pág. 126
pág. 126
Evacuación ø32 ext.
Ventilación ø50 mm ext.
Entrada ø40 ext.
ESTACIONES DE BOMBEO AL SUELO
MEDIDAS
351
ø32
205
631
CURVA
14
50 Hz
12
10
8
Altura de evacuación (m)
6
4
2
0
2 4
SANICOM 1
Tipo de cuadro de control integrado
Materiales
Depósito PE
Cuerpo de la bomba PA 12 GF
Cuerpo motor Aluminio
Turbina
PA 6 GF
Características eléctricas
Voltaje (V ) 230
Frecuencia (Hz ) 50-60
Potencia absorbida P1 (W ) 750
Potencia motor P2 (W ) 525
Índice de protección
IPX4
Hidráulica
HMT máx. (m ) 11
Caudal máximo (m 3 /h ) 12
Diámetro ext. de entrada (mm ) 40
Diámetro ext. de evacuación (mm ) 32
Diámetro ext. de ventilación (mm ) 50
Volumen total (L ) 14
Volumen útil (L ) 5.7
Nivel ON /Nivel OFF (mm ) 135 /50
Nivel de alarma (mm ) 205
Paso de sólidos (mm ) 8
Temperatura máxima del líquido bombeado (5 min) 90°C
Tipo de turbina doble disco
Tipo de detección neumático
Logística
Peso bruto (kg ) 10
Código EAN 3308815082851
Referencia 04COM1M
€
PVP (sin IVA) 995
87 58
Caudal (m /h)
3
6 8 10 12 14
