7. Detalles Constructivos

7.1 Carcasa
Espiral con gran pasada y fundida en una sola pieza, incluye pie de apoyo bipartido radialmente con la Tapa de Presión.
Placa de Desgaste reemplazable en el lado de succión
7.2. Disposición de los Flanges
Flange de succión horizontal, axial y flange de descarga radial hacia arriba. Puede ser fundido opcionalmente con una
pieza intermedia para succión, provista de una abertura para inspección y limpieza.
7.3 Rodete
Puede ser suministrada con tres tipos de Rodetes: K, O y E.
a)
Rodete Tipo K :
Cerrado de dos o tres canales, especialmente indicado par el bombeo de líquidos sucios, no grasosos que no tienen
tendencia a la formación de trenzas de fibras largas. Son indicados para pulpa de papel con una concentración de
hasta 3% de atro.
Bombas con Rodetes K de 3 canales (200-315, 150-500, 125-500, 200-400 y 250-500).
b)
Rodete Tipo O:
Abierto de múltiples álabes, recomendado para el bombeo de líquidos con contenido de aire, como por ejemplo:
residuos sin desperdicios en fabricas de azúcar, masa de papel con concentración de hasta 6% atro.
KSB MEGAFLOW

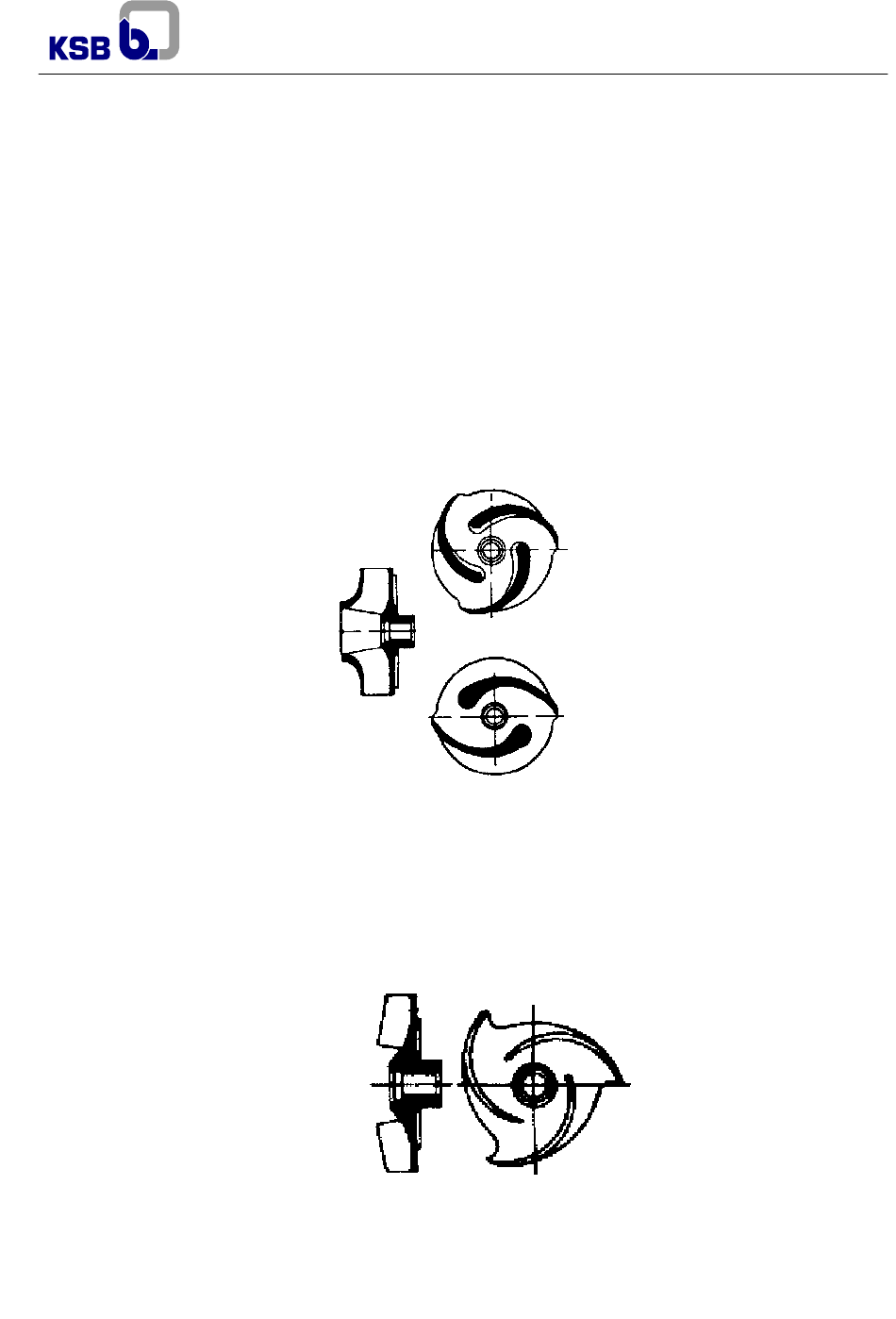

Fig.2
Fig.3
5
