WIRED REMOTE
CONTROLLER
OPERATION MANUAL
Mode
Fan
Speed
Proper Use for Effective Energy Savings
●
Thank you for purchasing the wired remote controller.
●
This manual describes safety consideration which should be observed
during the use of the product.
Read this manual carefully and be sure you understand the
information provided before attempting to use the product.
Keep this manual where it is readily accessible after reading it through.
If another user operates the product in the future, be sure to hand over
this manual to the new user.
Menu
OK

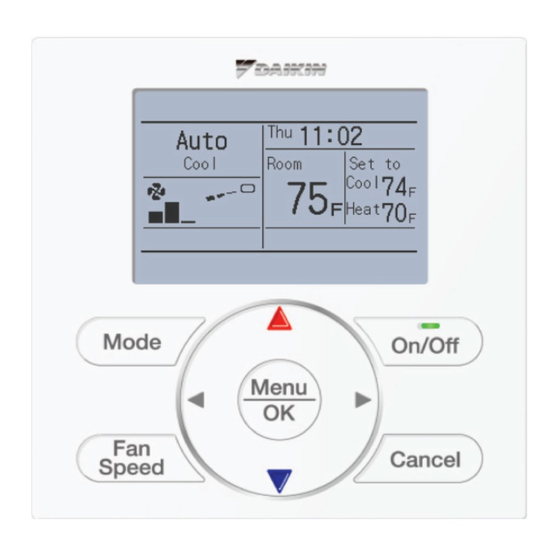

MODEL BRC1E71
On/Off
Cancel
English
Français
Español

Publicidad

Tabla de contenido
loading

Manuales relacionados para Daikin BRC1E71

Resumen de contenidos para Daikin BRC1E71

  • Página 1 Français Español Mode On/Off Menu Cancel Speed MODEL BRC1E71 Proper Use for Effective Energy Savings ● Thank you for purchasing the wired remote controller. ● This manual describes safety consideration which should be observed during the use of the product.

  • Página 2: Uso Apropiado Para Ahorro De Energía Efectivo

    All manuals and user guides at all-guides.com Utilisation Correcte pour des Économies d’Énergie Effi caces ● Nous vous remercions pour votre achat de la télécommande câblée. ● Ce manuel décrit les précautions de sécurité à respecter lors de l’utilisation du produit. Lisez soigneusement ce manuel et veillez à...

  • Página 3: Tabla De Contenido

    All manuals and user guides at all-guides.com Contents Notices Safety Considerations ..2 Items to be Strictly Observed Button Locations and Descriptions ......4 Basic Operation Cool/Heat/Auto/Fan Operation ......10 Dry Mode ............... 12 Setback ..............14 Ventilation Mode ............ 15 Setting the Cool / Heat Changeover Master ...

  • Página 4: Safety Considerations

    WARNING ● Do not modify or repair the remote controller. Consult your Daikin dealer for any modifi cation or for repairs. ● Do not relocate or reinstall the remote controller by yourself. Improper installation may result in electric shocks or fi re.
  • Página 5 ● Never disassemble the remote controller. Touching the interior parts may result in electric shocks or fi re. Consult your Daikin dealer for internal inspections and adjustments. ● Do not touch the remote controller buttons with wet fi ngers. Touching the buttons with wet fi ngers can cause an electric shock.

  • Página 6: Button Locations And Descriptions

    All manuals and user guides at all-guides.com Button Locations and Descriptions 1. Operation mode selector button 11. LCD (with backlight) 4. Up button 5. Down button 6. Right button 7. Left button 9. Operation lamp 8. On/Off button Mode On/Off 3.
  • Página 7 All manuals and user guides at all-guides.com Operation mode selector button Left button ● Press this button to select the operation ● Used to highlight the next items on the mode of your preference. (See page 10.) left-hand side. Available modes vary with the indoor unit ●...

  • Página 8: Names And Functions

    All manuals and user guides at all-guides.com Names and Functions Liquid Crystal Display ● Two types of liquid crystal display (LCD) are available. The standard display is set by default. ● Detailed display can be selected in the main menu. (See page 37.) ●...
  • Página 9 All manuals and user guides at all-guides.com Operation mode “Error: Push Menu button” “Warning: Push Menu button” ● Used to display the current operation ● Displayed if an error or warning is detected mode: Cool, Heat, Vent, Fan, Dry or Auto. (see page 45).
  • Página 10 All manuals and user guides at all-guides.com Names and Functions Setback “ ” SETBACK (See page 14.) ● The setback icon fl ashes when the unit is turned on under the setback control. Air Flow Direction “ ” ● Displayed when the air fl ow direction and swing are set (see page 23).
  • Página 11 All manuals and user guides at all-guides.com English...

  • Página 12: Cool/Heat/Auto/Fan Operation

    All manuals and user guides at all-guides.com Basic Operation Cool/Heat/Auto/Fan Operation (SkyAir and VRV) Operation procedure Operation button How to follow the operation manual display Explains the sequence of operation for the remote controller. Displays the location of Operate the buttons according to buttons to be operated.
  • Página 13 All manuals and user guides at all-guides.com ● Press On/Off button. The Operation lamp (green) will On/Off illuminate and the system will start operating. ● The setpoint will increase by 1°F (or 1°C) when button is pressed Cool Set to Cool and decrease by 1°F (or 1°C) when button is pressed.

  • Página 14: Basic Operation

    All manuals and user guides at all-guides.com Basic Operation ● When the On/Off button is pressed again, the system will stop operating On/Off and the operation lamp will turn off. When the system is stopped while in the heating mode, the fan will continue to operate for approximately one minute to remove residual heat from the indoor unit.
  • Página 15 All manuals and user guides at all-guides.com Operation ● Press Mode button several times until the Dry mode is selected. The dry mode may not be available depending on the type of indoor unit. Return Setting ● Press On/Off button. The Operation lamp (green) will On/Off illuminate and the system will start...

  • Página 16: Setback

    All manuals and user guides at all-guides.com Basic Operation Characteristic of Dry mode The Dry mode dehumidifys the space at reduced cooling capacity to prevent the room temperature from dropping to uncomfortable levels. Setback The Setback feature will maintain the space temperature in a specifi c range during unoccupied periods.

  • Página 17: Ventilation Mode

    All manuals and user guides at all-guides.com Ventilation Mode When the Indoor Unit is Interlocked with Energy Recovery Ventilator Preparation ● For equipment protection purposes, apply power to the outdoor units at least six hours before starting the operation of the system. Operation ●...

  • Página 18: Setting The Cool / Heat Changeover Master

    All manuals and user guides at all-guides.com Basic Operation Setting the Cool / Heat Changeover Master (VRV only) Setting Changes See page 18 for an explanation of the cool/heat changeover master indoor unit. ● Press the Operation Mode Selector button on the remote controller of the changeover Cool Set to...
  • Página 19 All manuals and user guides at all-guides.com ● Press the Mode button on the remote controller of the indoor unit designated Cool Set to Cool as the cool/heat changeover master (the remote controller not displaying the Return Setting icon) repeatedly until the desired MASTER CONTROLLED mode is selected.

  • Página 20: Key Lock

    All manuals and user guides at all-guides.com Basic Operation Precautions for Selecting the Cool / Heat Changeover Master Indoor Unit ● The cool/heat changeover master must be set for a single indoor unit in the following applications (2-Pipe Heat Pump System) (3-Pipe Heat Recovery System) BS unit: The BS unit is used for cooling or...
  • Página 21 All manuals and user guides at all-guides.com English...

  • Página 22: Quick Reference

    All manuals and user guides at all-guides.com Quick Reference The main menu has the following items. Menu item Description Reference page Used to confi gure air fl ow direction Air Flow Direction settings. ● The air fl ow direction louver is automatically operated up and down (left and right).

  • Página 23: Daylight Saving Time

    All manuals and user guides at all-guides.com Menu item Description Reference page Used to make LCD contrast adjustment. Contrast Adjustment Confi guration Used to set standard or detailed display Display mode. Standard or Detailed Display ● Display mode Standard or detailed display ●...

  • Página 24: Menu Options

    All manuals and user guides at all-guides.com Menu Options Moving Within the Main Menu Screen Display Method for Main Menu Operation ● Press Menu/OK button. Cool Set to Cool Return Setting Basic screen ● The main menu screen will appear. Main Menu Air Flow Direction Ventilation...

  • Página 25: Air Flow Direction

    All manuals and user guides at all-guides.com Air Flow Direction Confi guring Air Flow Direction Operation ● Display the main menu screen. Main Menu Air Flow Direction (See page 22.) Ventilation Schedule ● Press buttons to select Off Timer Celsius / Fahrenleit Maintenance Information Air Flow Direction on the main...
  • Página 26 All manuals and user guides at all-guides.com Menu Options ● Pressing buttons changes the Air Flow Direction setting to (in order) Swing Swing Position 0 Position 1 Setting Left/right direction Position 2 Position 3 , and Air Flow Direction Position 4 Swing ●...
  • Página 27 All manuals and user guides at all-guides.com Operational Details and Functions There are two types of air fl ow direction settings. Air fl ow direction swing Air fl ow direction The louvers automatically oscillate up You can select from one of fi ve fi xed and down.

  • Página 28: Ventilation

    All manuals and user guides at all-guides.com Menu Options Ventilation Ventilation screen display properties Operation ● Display the main menu screen. Main Menu Air Flow Direction (See page 22.) Ventilation Schedule ● Press buttons to select Ventilation Off Timer Celsius / Fahrenheit on the main menu screen.
  • Página 29 All manuals and user guides at all-guides.com ● Selecting and confi rming the desired ventilation rate will take you back to the basic screen. (Pressing the Cancel button takes you back to the previous screen without changing the ventilation rate.) Changing the ventilation mode Operation ●...

  • Página 30: Auto Mode

    All manuals and user guides at all-guides.com Menu Options Auto mode Using information from the air conditioner (cool, heat, fan, and setpoint) and the energy recovery ventilator unit (indoor and outdoor temperatures), the ventilation mode is automatically changed between ERV and Bypass. ERV mode Outside air is passed through the ERV core and is supplied to the conditioned space.
  • Página 31 All manuals and user guides at all-guides.com Daily Patterns Operation ● The schedule screen will appear. Schedule Enable/Disable ● Press buttons to Daily Patterns Settings select Daily Patterns on the schedule screen. Setting The daily patterns screen will appear when the Menu/OK button is pressed. ●...
  • Página 32 All manuals and user guides at all-guides.com Menu Options Settings Operation ● The schedule screen will appear. Schedule Enable/Disable ● Press buttons to select Settings Daily Patterns Settings on the schedule screen. The settings screen will appear when Setting the Menu/OK button is pressed. ●...
  • Página 33 All manuals and user guides at all-guides.com ● Press the buttons to move the Schedule Time Cool Heat highlighted item and press buttons – 6 :00 – – – – – – :– – – – – – to confi gure ON/OFF/-- settings. –...
  • Página 34 All manuals and user guides at all-guides.com Menu Options ● Press buttons to select “Yes” on the Schedule Save the settings? confi rmation screen. Pressing the Menu/OK button confi rms the settings for each day and takes you Setting back to the main menu screen. Enabling or disabling the schedule Operation ●...

  • Página 35: Off Timer

    All manuals and user guides at all-guides.com Off Timer Confi guring and Confi rming the Off Timer settings Operation ● Display the main menu screen. Main Menu Air Flow Direction (See page 22.) Ventilation Schedule ● Press buttons to select the Off Timer Celsius / Fahrenheit Off Timer...
  • Página 36 All manuals and user guides at all-guides.com Menu Options Enabling or disabling the off timer Operation ● Navigate to the off timer screen. Off Timer Enable/Disable (See page 33.) Settings ● Press buttons to select Enable/Disable on the off timer screen. Setting Press Menu/OK button to display the enable/disable screen.

  • Página 37: Maintenance Information

    All manuals and user guides at all-guides.com Maintenance Information Displaying the service contact and model information Operation ● Display the main menu screen. Main Menu Air Flow Direction (See page 22.) Ventilation Schedule ● Press buttons to select Off Timer Celsius / Fahrenheit Maintenance Information on the main...

  • Página 38: Confi Guration

    All manuals and user guides at all-guides.com Menu Options Confi guration Contrast Adjustment Operation ● Display the main menu screen. Main Menu Configuration (See page 22.) Current Settings Clock & Calendar ● Press buttons to select Daylight Saving Time Language Confi...
  • Página 39 All manuals and user guides at all-guides.com Display Display Mode Operation ● Navigate to the confi guration screen. Configuration Contrast Adjustment (See page 36.) Display ● Press buttons to select Display on the confi guration screen. Setting Press Menu/OK button to display the display screen.
  • Página 40 All manuals and user guides at all-guides.com Menu Options Display Item Operation ● Navigate to the display screen. Display Display Mode Standard (See page 37.) Display Item None ● Press buttons to select Display Item on the display screen. Setting Press Menu/OK button to display the display item screen.

  • Página 41: Current Settings

    All manuals and user guides at all-guides.com Current Settings Manipulating the current settings Operation ● Display the main menu screen. Main Menu Configuration (See page 22.) Current Settings Clock & Calendar ● Press buttons to select Daylight Saving Time Language Current Settings on the main menu Setting...
  • Página 42 All manuals and user guides at all-guides.com Menu Options ● Press buttons to select Date & Time Clock & Calendar Date & Time on the clock & calendar screen. 12H/24H Clock Press Menu/OK button to display the date & time screen. Setting ●...
  • Página 43 All manuals and user guides at all-guides.com ● Select “Minute” with buttons. Date & Time Year 2009 Change the minute with buttons. Month 10 Holding down the button causes the Thursday 12:21 number to change continuously. Setting ● Press Menu/OK button. The confi...

  • Página 44: Language

    All manuals and user guides at all-guides.com Menu Options 12H/24H CLOCK Operation ● Display the clock & calendar screen. Clock & Calendar Date & Time (See page 39.) 12H/24H Clock ● Press buttons to select 12H/24H Clock on the Clock & Setting Calendar screen.

  • Página 45: Maintenance

    All manuals and user guides at all-guides.com ● Press buttons to select the preferred Language language on the language screen. English English/Français/Español are available. ● Press Menu/OK button to confi rm the Setting settings and return to the basic screen. Maintenance Reset Filter Indicator Operation...

  • Página 46: Maintaining The Unit And Lcd Display

    All manuals and user guides at all-guides.com Maintenance ● Press buttons to select Main Menu Reset Filter Indicator Reset Filter Indicator on the main Air Flow Direction Ventilation menu screen and press Menu/Enter Schedule Off Timer Celsius / Fahrenheit button. Setting Cool Set to...

  • Página 47: Reference Information

    All manuals and user guides at all-guides.com Reference Information Error Code Display Contact your Daikin dealer in the following cases Operation ● If an error occurs, either one of the following items will fl ash in the basic screen. Cool...

  • Página 48: After-Sale Service

    ● Do not relocate or reinstall the remote controller by yourself. Improper installation may result in electric shocks or fi re. Consult your Daikin dealer. Advise your Daikin Dealer of the following items ● Model name ● Date of installation ●...
