All manuals and user guides at all-guides.com

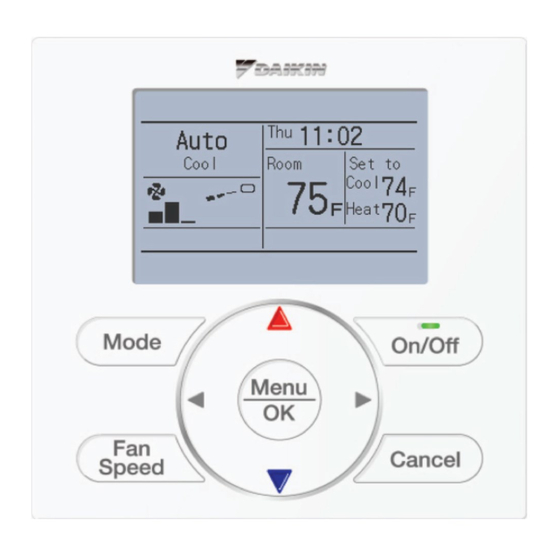

WIRED REMOTE
CONTROLLER
INSTALLATION MANUAL
Mode
Fan
Speed
MODEL BRC1E73
Be sure to read this installation manual before
installing this product.
Veillez à lire ce manuel d'installation avant
d'installer ce produit.
Asegúrese de leer este manual de instalación
antes de instalar este producto.
On/Off
Menu
OK
Cancel
English
Français
Español

Publicidad

Tabla de contenido
loading

Manuales relacionados para Daikin BRC1E73

Resumen de contenidos para Daikin BRC1E73

  • Página 1 Español Mode On/Off Menu Cancel Speed MODEL BRC1E73 Be sure to read this installation manual before installing this product. Veillez à lire ce manuel d’installation avant d’installer ce produit. Asegúrese de leer este manual de instalación antes de instalar este producto.
  • Página 2 All manuals and user guides at all-guides.com...

  • Página 3: Tabla De Contenido

    All manuals and user guides at all-guides.com Contents 1. Safety Considerations ...... 2 2. Accessories ........4 3. Remote Controller Installation Procedure .......... 4 4. Functions and Menu Items of Remote Controller Buttons ..10 5. Power-on .......... 12 6. Field Settings ........13 7.

  • Página 4: Safety Considerations

    WARNING Only qualifi ed personnel must carry out the installation work. Consult your Daikin dealer regarding relocation and reinstallation of the remote controller. Improper installation work may result in electric shocks or fi re. Electrical work must be performed in accordance with relevant local and national regulations and with instructions in this installation manual.
  • Página 5 All manuals and user guides at all-guides.com CAUTION Keep water out of the remote controller. To avoid electric shock due to entry of water or insects, fi ll the wiring through-hole with putty. Do not wash the remote controller with water as it may result in electrical shocks or fi re. Do not touch the remote controller buttons with wet fi...

  • Página 6: Accessories

    All manuals and user guides at all-guides.com Accessories The following accessories are included. Operation Installation Drywall screw Drywall anchor Wire tie Wiring retainer manual manual (2 pcs.) (2 pcs.) (1 pc.) (1 pc.) (1 pc.) (1 pc.) Remote Controller Installation Procedure Determine where to install the remote controller.
  • Página 7 All manuals and user guides at all-guides.com Determine the location where the wiring will enter the remote controller (back, left side, top left, top center). 3-4-1 Back outlet 3-4-2 Left outlet Cut off resin area (notched area). Cut the plastic at the notched area and remove any remaining burrs.
  • Página 8 All manuals and user guides at all-guides.com Prepare the wiring for connection to the remote controller following these instructions: Approx. 3/8 inch To simplify the wiring, maintain a 3/8in difference between the Remove the wire jacket length of the two conductors. and insulation Cutting guideline Length of jacket to be removed:...
  • Página 9 All manuals and user guides at all-guides.com 3-5-2 Left outlet Indoor unit P1P2 Lower case Upper case Printed-circuit board 3-5-3 Top left outlet Wiring retainer Wiring retainer Upper case As shown to the left, Wire install the furnished wiring retainer to prevent the wires Cross-section from being pinched...

  • Página 10: Wall Installation

    All manuals and user guides at all-guides.com NOTE ● To prevent electrical noise and possible communication errors, avoid installing the remote controller wiring parallel to or in the vicinity of line voltage circuits. Installation procedure for the lower case. When wiring the remote controller through the top center or rear access points, attachment of the wire to the lower case is required before it is wall mounted.
  • Página 11 All manuals and user guides at all-guides.com Install the upper case. ● Align the upper case with tabs of the lower case (6 points), insert and install the upper case. ● Install the wiring with care to prevent pinching. ● Peel off the protective membrane which overlays the upper case.

  • Página 12: Functions And Menu Items Of Remote Controller Buttons

    All manuals and user guides at all-guides.com Functions and Menu Items of Remote Controller Buttons Functions and menu items (1) Operation mode selector button (11) LCD (with backlight) (4) Up button (5) Down button (6) Right button (7) Left button (9) Operation lamp (8) On/Off button Mode...
  • Página 13 All manuals and user guides at all-guides.com Left button Service Settings menu ● Used to highlight items to the left of the currently selected item. Test Operation ● Display contents are changed to Maintenance Contact Field Settings previous screen per page. ∗Energy Saving Options On/Off button Prohibit Function...
  • Página 14 All manuals and user guides at all-guides.com Power-on ● Check for completion of indoor/outdoor unit wiring. ● Ensure that covers have been replaced on electrical component boxes for both indoor and outdoor units prior to restoring power. The following message is <Main remote controller>...

  • Página 15: Field Settings

    All manuals and user guides at all-guides.com Field Settings Press and hold Cancel button for <Basic screen> 4 seconds or longer. Service settings menu is Set temperature displayed. °C Select Field Settings in the Return Press the menu button Service Settings menu, and press Menu/OK button.
  • Página 16 All manuals and user guides at all-guides.com Press Menu/OK button. Setting confi rmation screen is displayed. <Setting confi rmation screen> Select and press Menu/OK Field Settings button. Setting details are Save the settings? determined and fi eld settings screen returns. In the case of multiple setting Setting changes, repeat “...

  • Página 17: Test Operation

    All manuals and user guides at all-guides.com Notes) Field settings are normally applied to the entire remote control group, however if individual indoor units in the remote control group require specifi c settings or for confi rmation that settings have been established, utilize the mode number in parenthesis. Any features not supported by the connected indoor unit will not be displayed.
  • Página 18 All manuals and user guides at all-guides.com Press On/Off button within 10 sec- onds, and the test operation starts. Cool Monitor the operation of the indoor unit Set temperature for a minimum of 10 minutes. During Press On/Off button °C (within 10 seconds).

  • Página 19: Maintenance Information

    All manuals and user guides at all-guides.com NOTE ● If operation is not possible due to a malfunction, refer to following Failure diagnosis method . ● After the test operation fi nishes, check whether the error code history is displayed on the maintenance information screen of the main menu according to the following procedure.

  • Página 20: Procedure For Checking Error History

    All manuals and user guides at all-guides.com Remote controller display Description ● Power outage, power voltage error or open-phase ● Incorrect wiring (between indoor and outdoor units) ● Indoor PC-board assembly failure No display ● Remote controller wiring not connected ●...

  • Página 21: Adding Maintenance Contact Information

    All manuals and user guides at all-guides.com Adding Maintenance Contact Information ● Registration of the maintenance contact. Press and hold Cancel button for <Basic screen> 4 seconds or longer in the basic screen. Service settings menu is displayed. <Service settings menu screen> Service Settings Select Maintenance Contact...

  • Página 22: Confi Rming Registered Details

    All manuals and user guides at all-guides.com Confi rming Registered Details 10-1 Press Menu/OK button in the basic <Basic screen> screen. Main menu is displayed. Cool Select Maintenance Information in the Set to main menu, and press Menu/OK button. Press Menu/OK button. Return Setting 10-2...

  • Página 23: Language

    All manuals and user guides at all-guides.com 11-3 Select year, month, day and time by Date & Time using (Left/Right) button and set Year 2015 by using (Up/Down) button in the Month date & time screen. Press and hold the Tuesday 12:00 button for continuous change of the...
  • Página 24 All manuals and user guides at all-guides.com...
  • Página 25 All manuals and user guides at all-guides.com Table des matières 1. Considérations de sécurité ....2 2. Accessoires ........4 3. Procédure d’installation de la télécommande ........4 4. Fonctions et articles du menu des boutons de la télécommande ..10 5.

  • Página 26: Considérations De Sécurité

    AVERTISSEMENT Les travaux d’installation doivent être confi és seulement à des techniciens qualifi és. Pour le déplacement et la réinstallation de la télécommande, consultez votre revendeur Daikin. Si les travaux d’installation sont effectués incorrectement, des chocs électriques ou un incendie risqueront de s’ensuivre.
  • Página 27 All manuals and user guides at all-guides.com ATTENTION Évitez toute pénétration d’eau dans la télécommande. Pour éviter tout choc électrique provoqué par une pénétration d’eau ou d’insectes, comblez le trou débouchant pour câblage avec du mastic. Ne lavez pas la télécommande avec de l’eau, sinon des chocs électriques ou un incendie risque- raient de s’ensuivre.

  • Página 28: Accessoires

    All manuals and user guides at all-guides.com Accessoires Les accessoires suivants sont inclus. Vis autoforeu- Ancrage à Fil métallique Manuel Manuel Retenue de placoplâtre d’attache d’utilisation d’installation câblage (2 pièces) (2 pièces) (1 pièce) (1 pièce) (1 pièce) (1 pièce) Procédure d’installation de la télécommande Déterminez l’emplacement où...
  • Página 29 All manuals and user guides at all-guides.com Déterminez l’emplacement auquel le câblage pénètrera dans la télécommande (côtés arrière, gauche, supérieur gauche, supérieur central). 3-4-1 Sortie arrière 3-4-2 Sortie gauche Découpez la partie en résine (zone crantée). Découpez le plastique de la zone crantée et éliminez les ébarbures restantes.
  • Página 30 All manuals and user guides at all-guides.com Préparez le câblage pour la connexion à la télécommande en procédant comme suit: Environ 3/8 de pouce Pour simplifier le câblage, gardez une différence de 3/8 de Retirez la gaine du câble pouce entre les longueurs des et l’isolant deux conducteurs.
  • Página 31 All manuals and user guides at all-guides.com 3-5-2 Sortie gauche Unité intér P1P2 Boîtier inférieur Boîtier supérieur Carte de circuit imprimé 3-5-3 Sortie supérieure gauche Retenue de Retenue de câblage câblage Boîtier supérieur Comme indiqué à Câble gauche, installez la retenue de câblage Section jointe pour...

  • Página 32: Installation Au Mur

    All manuals and user guides at all-guides.com REMARQUE ● Pour éviter tout bruit électrique et toute erreur de communication, évitez d’installer le câblage de télécommande parallèlement ou au voisinage de circuits de tension de ligne. Procédure d’installation du boîtier inférieur. Lorsque vous faites passer le câblage de la télécommande par les points d’accès supérieur central ou arrière, il faut fi...
  • Página 33 All manuals and user guides at all-guides.com Installez le boîtier supérieur. ● Alignez le boîtier supérieur sur les languettes du boîtier inférieur (6 points), insérez et installez le boîtier supérieur. ● Installez le câblage en faisant attention qu’il ne soit pas pincé. ●...

  • Página 34: Fonctions Et Articles Du Menu Des Boutons De La Télécommande

    All manuals and user guides at all-guides.com Fonctions et articles du menu des boutons de la télécommande Fonctions et articles du menu (1) Bouton de sélection du mode de fonctionnement (11) Affi chage à cristaux liquides (avec rétro-éclairage) (4) Bouton Haut (5) Bouton Bas (6) Bouton Droite (7) Bouton Gauche...

  • Página 35: Bouton Marche/Arrêt

    All manuals and user guides at all-guides.com Bouton Gauche Menu Réglages service ● Ce bouton est utilisé pour mettre en surbrillance les articles situés à gauche Opération test de l’article actuellement sélectionné. Contact Dépannage Liste des réglages locaux ● L’affi chage de la table des matières est ∗Réglage économie d’énergie changé...

  • Página 36: Marche

    All manuals and user guides at all-guides.com Marche ● Vérifi ez que le câblage des unités intérieure/extérieure est terminé. ● Vérifi ez que les couvercles ont bien été remis en place sur les boîtiers des pièces électriques des unités intérieure et extérieure avant de rétablir l’alimentation électrique. Le message suivant est affi...

  • Página 37: Réglages Locaux

    All manuals and user guides at all-guides.com Réglages locaux Appuyez sur le bouton Annuler <Ecran de base> et maintenez-le enfoncé pendant au moins 4 secondes. Ventilat Set temperature Le menu des réglages service °C s’affi che. Return Press the menu button Sélectionnez Liste des réglages locaux dans le menu des réglages...
  • Página 38 All manuals and user guides at all-guides.com Appuyez sur le bouton Menu/OK. L’écran de confi rmation de <Ecran de confi rmation de réglage> réglage s’affi che. Liste des réglages locaux Sélectionnez et appuyez sur Sauvegarder le réglage? le bouton Menu/OK. Les détails du réglage sont déterminés et l’affi...

  • Página 39: Opération Test

    All manuals and user guides at all-guides.com Remarques) Les réglages locaux sont normalement appliqués au groupe de télécommande entier; toutefois, si des unités intérieures individuelles dans le groupe de télécommande nécessitent des réglages spécifi ques, ou pour confi rmer que des réglages ont bien été...
  • Página 40 All manuals and user guides at all-guides.com Appuyez sur le bouton Marche/Arrêt dans les 10 secondes; l’opération test démarre alors. Rafraîcht Set temperature Contrôlez le fonctionnement de l’unité Appuyez sur le bouton °C intérieure pendant au moins 10 Marche/Arrêt (dans les minutes.

  • Página 41: Méthode De Diagnostique De Panne

    All manuals and user guides at all-guides.com REMARQUE ● Si le fonctionnement est impossible en raison d’un dysfonctionnement, reportez-vous ci-après à Méthode de diagnostique de panne . ● Lorsque l’opération test est terminée, vérifi ez que l’historique des codes d’erreur n’est pas affi...

  • Página 42: Procédure De Vérifi Cation De L'hIstorique D'eRreur

    All manuals and user guides at all-guides.com Affi chage de la télécommande Description ● Coupure de courant, erreur de tension d’alimentation ou phase ouverte ● Câblage incorrect (entre les unités intérieure et extérieure) ● Panne d’assemblage de la plaquette de circuits imprimés Pas d’affi...

  • Página 43: Ajout D'iNformations Contact Dépannage

    All manuals and user guides at all-guides.com Ajout d’informations Contact Dépannage ● Enregistrement du contact dépannage. Appuyez sur le bouton Annuler et <Ecran de base> maintenez-le enfoncé pendant au moins 4 secondes dans l’écran de base. <Écran du menu Réglages service> Le menu des réglages service Réglages Service s’affi...

  • Página 44: Confi Rmation Des Détails Enregistrés

    All manuals and user guides at all-guides.com Confi rmation des détails enregistrés 10-1 Appuyez sur le bouton Menu/OK sur <Ecran de base> l’écran de base. Le menu principal s’affi che. Rafraîcht Sélectionnez Contact / modèle dans le Régler à menu principal et appuyez sur le bouton Menu/OK.

  • Página 45: Langue

    All manuals and user guides at all-guides.com 11-3 Sélectionnez année, mois, jour et Date & heure heure en utilisant le bouton Année 2015 (Gauche/Droite) et effectuez le réglage Mois Jour en utilisant le bouton (Haut/Bas) Dimanche 12:00 dans l’écran Date & heure. Maintenez Appuyez sur le bouton le bouton enfoncé...
  • Página 46 All manuals and user guides at all-guides.com...
  • Página 47 All manuals and user guides at all-guides.com Contenidos 1. Consideraciones de Seguridad ..2 2. Accesorios ......... 4 3. Procedimiento de Instalación del Control Remoto ......... 4 4. Funciones e Ítems de Menú de los Botones del Control Remoto ..10 5.

  • Página 48: Consideraciones De Seguridad

    ADVERTENCIA Sólo el personal califi cado debe efectuar los trabajos de instalación. Consulte con su concesionario Daikin con respecto a la relocalización y reinstalación del control remoto. La instalación incorrecta puede causar descargas eléctricas o incendios.
  • Página 49 All manuals and user guides at all-guides.com PRECAUCIÓN Mantenga el agua fuera del control remoto. Para evitar descargas eléctricas debido a la entrada de agua o insectos, llene el orifi cio pasante del cableado con masilla. No lave el control remoto con agua, que esto puede resultar en descargas eléctricas o incendios. No toque los botones del control remoto con los dedos mojados.

  • Página 50: Accesorios

    All manuals and user guides at all-guides.com Accesorios Se incluyen los siguientes accesorios. Tornillo para Anclaje para Manual de Manual de Retenedor de Sujetacables yeso yeso operación instalación cable (2 piezas) (2 piezas) (1 pieza) (1 pieza) (1 pieza) (1 pieza) Procedimiento de Instalación del Control Remoto Determine donde instalar el control remoto.
  • Página 51 All manuals and user guides at all-guides.com Determine la localización donde el cableado entrará al control remoto (lado posterior, izquierdo, parte izquierda superior, parte central superior). 3-4-1 Salida posterior 3-4-2 Salida izquierda Corte la parte de resina (área con muesca). Corte el plástico en el área con muesca y remueva las rebabas restantes.
  • Página 52 All manuals and user guides at all-guides.com Prepare el cableado para conexión al control remoto siguiendo estas instrucciones: Aprox. 3/8 pulgadas Para simplificar el cableado, mantenga una diferencia de 3/8 Extraiga el forro del cable pulgadas entre la longitud de y el aislamiento los dos conductores.
  • Página 53 All manuals and user guides at all-guides.com 3-5-2 Salida izquierda Unidad interio P1P2 Caja inferior Tablero de Caja superior circuitos impresos 3-5-3 Salida izquierda superior Retenedor Retenedor de cable de cable Caja superior Tal como se muestra a Cable la izquierda, instale el retenedor de cable suministrado para evitar Sección de cruz...

  • Página 54: Instalación En La Pared

    All manuals and user guides at all-guides.com NOTA ● Para evitar el ruido eléctrico y los posibles errores de comunicación, evite instalar el cable de control remoto en paralelo con, o en la vecindad de los circuitos de voltaje de línea.
  • Página 55 All manuals and user guides at all-guides.com Instale la caja superior. ● Alinee la caja superior con las lengüetas de la caja inferior (6 puntos), luego inserte e instale la caja superior. ● Instale el cableado con cuidado para evitar el pinchado. ●...

  • Página 56: Funciones E Ítems De Menú De Los Botones Del Control Remoto

    All manuals and user guides at all-guides.com Funciones e Ítems de Menú de los Botones del Control Remoto Funciones e ítemes de menú (1) Botón selector de modo de operación (11) LCD (con contraluz) (4) Botón arriba (5) Botón abajo (6) Botón derecho (7) Botón izquierdo (9) Lámpara de operación...

  • Página 57: Botón Izquierdo

    All manuals and user guides at all-guides.com Botón izquierdo Menú de ajustes de servicio ● Se usa para destacar los ítemes a la izquierda del ítem actualmente Prueba de Operación seleccionado. Contacto de Mantenimiento Ajustes de Campo ● Los contenidos de visualización se ∗Opciones Ahorro de Energía cambian a la pantalla previa por página.

  • Página 58: Encendido

    All manuals and user guides at all-guides.com Encendido ● Verifi que que se ha completado el cableado de la unidad interior/exterior. ● Asegúrese que las cubiertas hayan sido repuestas en las cajas de componentes eléctricos tanto para las unidades interior como exterior, antes de reponer la alimentación eléctrica. El siguiente mensaje se visualiza <Control remoto principal>...

  • Página 59: Ajustes De Campo

    All manuals and user guides at all-guides.com Ajustes de Campo Presione y mantenga presio- <Pantalla básica> nando el botón Cancelación por 4 segundos o más. Ventil Set temperature Se visualiza el menú de ajustes °C de servicio. Seleccione Ajustes de Campo Return Press the menu button en el menú...
  • Página 60 All manuals and user guides at all-guides.com Presione el botón de Menú/OK. Se visualiza la pantalla de <Pantalla de confi rmación de ajustes> confi rmación de ajuste. Ajustes de Campo Seleccione y presione el botón ¿Graba los ajustes? de Menú/OK. Se determinan los detalles de ajuste y la pantalla de la ajustes de campo retorna.

  • Página 61: Prueba De Operación

    All manuals and user guides at all-guides.com Notas) Los ajustes de campo se aplican normalmente al grupo de control remoto completo; sin embargo, si las unidades interiores individuales en el grupo de control remoto requieren de ajustes específi cos o para confi rmación de que los ajustes han sido establecidos, utilice el número de modo entre paréntesis.

  • Página 62: Dirección Flujo Aire

    All manuals and user guides at all-guides.com Presión el botón de Encendido/Apagado dentro de 10 segundos, y la operación de Frío prueba comienza. Set temperature Monitoree la operación de la unidad Presione el botón de °C Encendido/Apagado interior por un mínimo de 10 minutos. (dentro de 10 segundos).

  • Página 63: Método De Diagnóstico De Fallas

    All manuals and user guides at all-guides.com NOTA ● Si la operación no es posible debido a algún mal funcionamiento, refi érase al siguiente Método de diagnóstico de fallas . ● Después que termine la operación de prueba, verifi que si la historia de códigos de errores se visualiza en la pantalla Info de Mantenimiento del menú...

  • Página 64: Procedimiento Para Verifi Car El Registro De Errores

    All manuals and user guides at all-guides.com Visualización del control remoto Descripción ● Corte de alimentación, error de voltaje eléctrico o fase abierta ● Cableado incorrecto (entre las unidades interior y exterior) ● Falla de ensamble del tablero de circuitos impresos interior No hay visualización ●...

  • Página 65: Agregando Información De Contacto De Mantenimiento

    All manuals and user guides at all-guides.com Agregando Información de Contacto de Mantenimiento ● Registro del contacto de mantenimiento. Presione y mantenga presionando el <Pantalla básica> botón Cancelación por 4 segundos o más en la pantalla básica. Se visualiza el menú de ajustes de <Pantalla de menú...

  • Página 66: Confi Rmación De Los Detalles Registrados

    All manuals and user guides at all-guides.com Confi rmación de los Detalles Registrados 10-1 Presione el botón de Menú/OK en la <Pantalla básica> pantalla básica. Se visualiza el menú principal. Frío Seleccione Info de Mantenimiento Ajuste a en el menú principal, y presione el botón Menú/OK.

  • Página 67: Lenguaje

    All manuals and user guides at all-guides.com 11-3 Seleccione año, mes, día y hora Fecha y hora usando el botón (Izquierda/ Año 2015 Derecha) y ajústelo usando el botón Día (Arriba/Abajo) en la pantalla de Domingo 12:00 fecha y hora. Presione y mantenga Presione el botón de presionado el botón para el cambio Ajuste...
  • Página 68 All manuals and user guides at all-guides.com 3P243521-7L EM14A017 (1412) HT...
