Vista general del producto
Archivo de descripción de equipos
La planificación del proyecto de la interfaz PROFIBUS en el software del control de nivel superior se
realiza a través de un archivo de descripción de equipos (archivo GSD).
Este contiene toda la información necesaria para la configuración del sistema de automatización
CPX-AP a través de un software de control.
El archivo de descripción del dispositivo está disponible en el portal de soporte técnico de Festo
è www.festo.com/sp.
5.2
Configuración
5.2.1

Estructura del producto

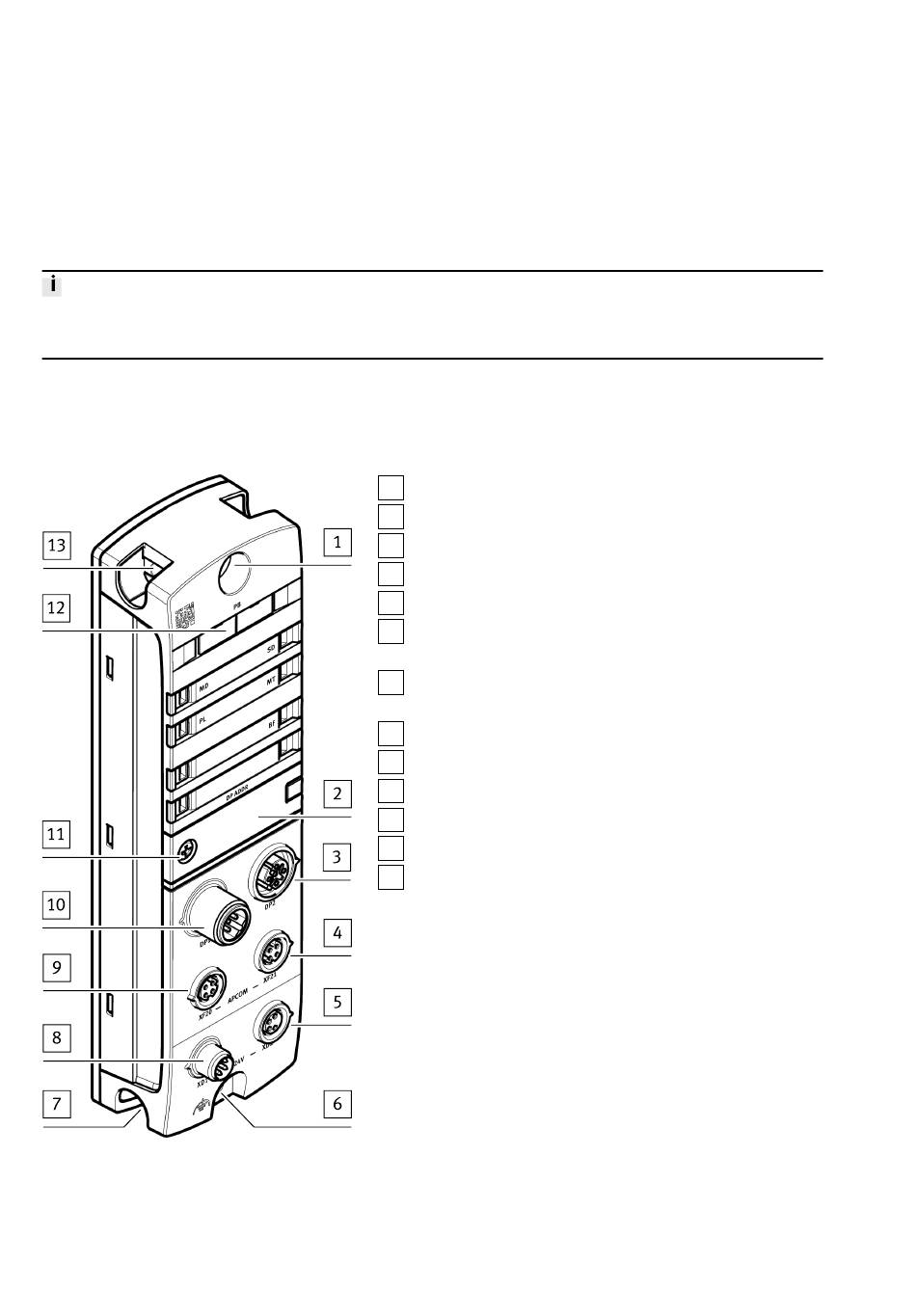

Fig. 1 Estructura del producto
6
1 Punto de fijación lado conexión arriba
2 Tapa para interruptores DIL
3 Conexión de red PROFIBUS [DP-OUT]
4 Conexión comunicación de sistema [XF21]
5 Conexión derivación de tensión [XD2]
6 Punto de fijación lado conexión inferior y conexión tie-
rra funcional FE
7 Punto de fijación lateral inferior y conexión tierra fun-
cional FE
8 Conexión de la alimentación eléctrica [XD1]
9 Conexión comunicación de sistema [XF20]
10 Conexión de red PROFIBUS [DP-IN]
11 Cubierta de tornillo Interruptor DIL
12 Placa de identificación (opcional)
13 Punto de fijación lateral superior
Festo — CPX-AP-I-PB-M12 — 2020-03
