KNOVA KN 8316 Manual De Instrucciones

Medidor electrónico múltiple
Ocultar thumbs
Tabla de contenido

Publicidad

Idiomas disponibles

Idiomas disponibles

Enlaces rápidos

Descargar este manual

Publicidad

Tabla de contenido
loading

Manuales relacionados para KNOVA KN 8316

Resumen de contenidos para KNOVA KN 8316

  • Página 2: Safety Instructions

    KN 8316 manifold electronic gauge is the Class II laser tool conforming to EN 60825‑1 safety rule.
  • Página 3 TOOL COMPONENTS 1. Ultrasonic sensor aperture 2. Laser pointer 3. Two row LCD‑‑‑the data of upper line is the current measuring result, and the data of lower line is the memory/computing result 4. ON/OFF ‑On/Off key. 5. MODE ‑‑‑Clear/function select key: Softly press the key to clear or select length/area/volume measurement computing...

  • Página 4: Distance Measurement

    ILLUSTRATION OF DISPLAY SCREEN A. Plus B. Length/area/volume mode display (L=length; W=width; H=height) C. Memory D. Memory, computing result E. Current measuring result F. Display when lack of electric quantity G. Square foot H. Cubic foot I. Meter/square meter/cubic meter OPERATION GUIDE Battery installation (not included) Open the battery compartment door on the back of the tool, and plug one 9...
  • Página 5 Tips: A. The measured object must be with normatively hard surface and not be blocked by any barriers; B. Select a smooth hard surface with big area to measure for precise result; C. If the measured surface is too small and irregular or with soft surface, chipboard can be used on the surface of the measured object;...
  • Página 6 Addition (using M+ memory) • Press the READ key for new measurement; • Press the key to enter the addition mode, and the “+” will display on the LCD; • Keep pressing the key to recall previous measurement for the addition (displayed on the bottom of the display), and at the same time, the “M+”...
  • Página 7 Area • Press the READ key again will toggle back and forth between the length and width measurement on the upper portion of the screen; • Press MODE key to clear and begin new area measurement and computation; • Press MODE key again to select new measurement mode. Tips: Press the MODE key one by one will toggle back and forth between the length, area, volume and length measurement.
  • Página 8 Volume • Press MODE key to select measurement mode. When “ ” is displayed on the LCD, the current measurement mode is volume. • The length character “L” on the display will blink showing the length measurement you will be firstly taking.

  • Página 9: Temperature Display

    Addition of volumes under volume mode: • Keep pressing the MODE key for 2 seconds to store the calculated volume of first time measurement, and at the same time the “M+” icon will display on LCD; • Press the MODE key to clear current data and begin the second time volume measurement and computation(follow step 1, step 2 and step 3 under the volume section);...
  • Página 10 OPERATION INSTRUCTION Inaccurate measurement may result from the following: • When the battery runs out: at this time, the “ ” icon will continuously appear on LCD to remind you to replace the battery. • When the measured distance is out of the specified range: the effective range is (0.5~16m) 2’...

  • Página 11: Technical Specifications

    TECHNICAL SPECIFICATIONS Name Manifold electronic gauge Type KN 8316 Recommended use Indoor Measurementrange 0.5~16 m (2’ to 53’ ) Measurement accuracy ± 1% Length 9 999.99m (9,999’ 11 “ ) Calculation range Area 99 999.9m (99,999.9 sq ft) Volume 999 999m...

  • Página 12: Introducción

    Medidor electrónico múltiple Modelo: KN 8316 Manual de instrucciones INTRODUCCIÓN El medidor electrónico múltiple KN‑8316 determina la distancia al objeto a través de señales electrónicas de alta velocidad y despliegue visual. La herramienta con chip incorporado tiene función de memoria, y puede ser usada para medidas continuas integradas, así...

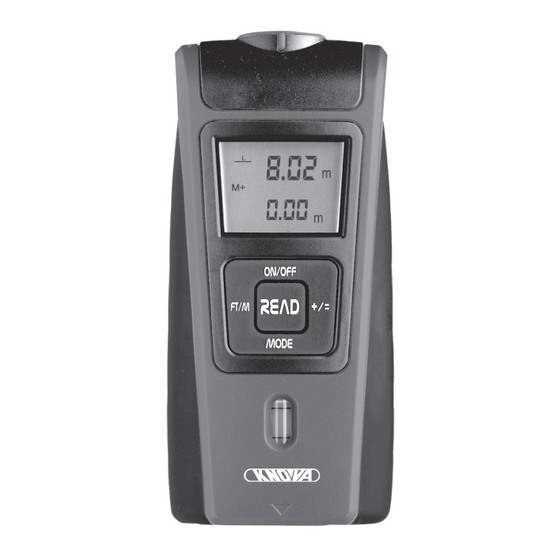

  • Página 13 COMPONENTES DE LA HERRAMIENTAS 1. Abertura del sensor ultrasónico. 2. Puntero láser. 3. LCD de dos filas‑‑‑ los datos de la línea superior son el resultado de la medición actual, y los datos de la línea de abajo son el resultado del cálculo/memoria.

  • Página 14: Ilustración De La Pantalla

    ILUSTRACIÓN DE LA PANTALLA A. Más B. Modo de muestra de largo, área o volumen (L=largo; W=ancho; H=alto) C. Memoria D. Memoria, resultado del cálculo E. Resultado actual del cálculo F. Muestra la cantidad de batería g. Pies cuadrados H. Pies cúbicos I.
  • Página 15 Consejos: A. El objeto a medir debe ser una superficie dura y no debe estar bloqueado por ningún objeto. B. Seleccione una superficie dura y lisa en un área grande para medir con mayor precisión. C. Si la superficie a medir es demasiado pequeña e irregular o con una superficie blanda, puede usarse madera aglomerada en la superficie del objeto a medir.
  • Página 16 Suma (usando memoria M+) • Presione la tecla READ para una nueva medición. • Presione la tecla para entrar en el modo de suma, y el icono + aparecerá en la pantalla. • Presione la tecla para ver la medida anterior a la suma (mostrada abajo de la pantalla), y al mismo tiempo, el icono M+ desaparece y las mediciones guardadas se eliminarán automáticamente.
  • Página 17 Area • Presione la tecla READ otra vez para cambiar entre la longitud y la anchura en la parte superior de la pantalla. • Presione la tecla READ de nuevo para borrar lo anterior y realizar una nueva medida y cálculo de área. •...
  • Página 18 Volumen • Presione la tecla MODE para seleccionar el modo de medida. Cuando se muestre el ícono “ ” en la pantalla, el modo actual es volumen. • El icono de longitud “L” en la pantalla parpadeará mostrando la medida de longitud que está tomando. Presione la tecla READ para tomar la medida de longitud que se mostrará...
  • Página 19 Suma de volúmenes en el modo volumen: • Presione la tecla MODE durante 2 segundos para guardar el volumen calculado la primera vez, el icono “M+” aparecerá en la pantalla. • Presione la tecla MODE para borrar los datos actuales y empezar la segunda medición de volumen (Siga los pasos 1 a 3 en la sección de volumen).
  • Página 20 INSTRUCCIONES DE USO Las siguientes pueden ser causa de mediciones inexactas: • Batería Baja: En este momento, el icono “ ” aparecerá continuamente en la pantalla para recordarle que hay que reemplazar la batería. • Cuando la distancia está fuera del rango especificado: El rango eficaz es 0.5 a 16 m •...

  • Página 21: Especificaciones Técnicas

    ESPECIFICACIONES TÉCNICAS Nombre Medidor electrónico múltiple Modelo KN 8316 Uso recomendado Interior Rango de Medición 0.5 a 16 m (2’ to 53’ ) Presición en medidas ± 1% Longitud 9 999.99m (9,999’ 11 “ ) Rango de Area 99 999.9m (99,999.9 sq ft)
  • Página 22 www.knova.com.mx...
