E

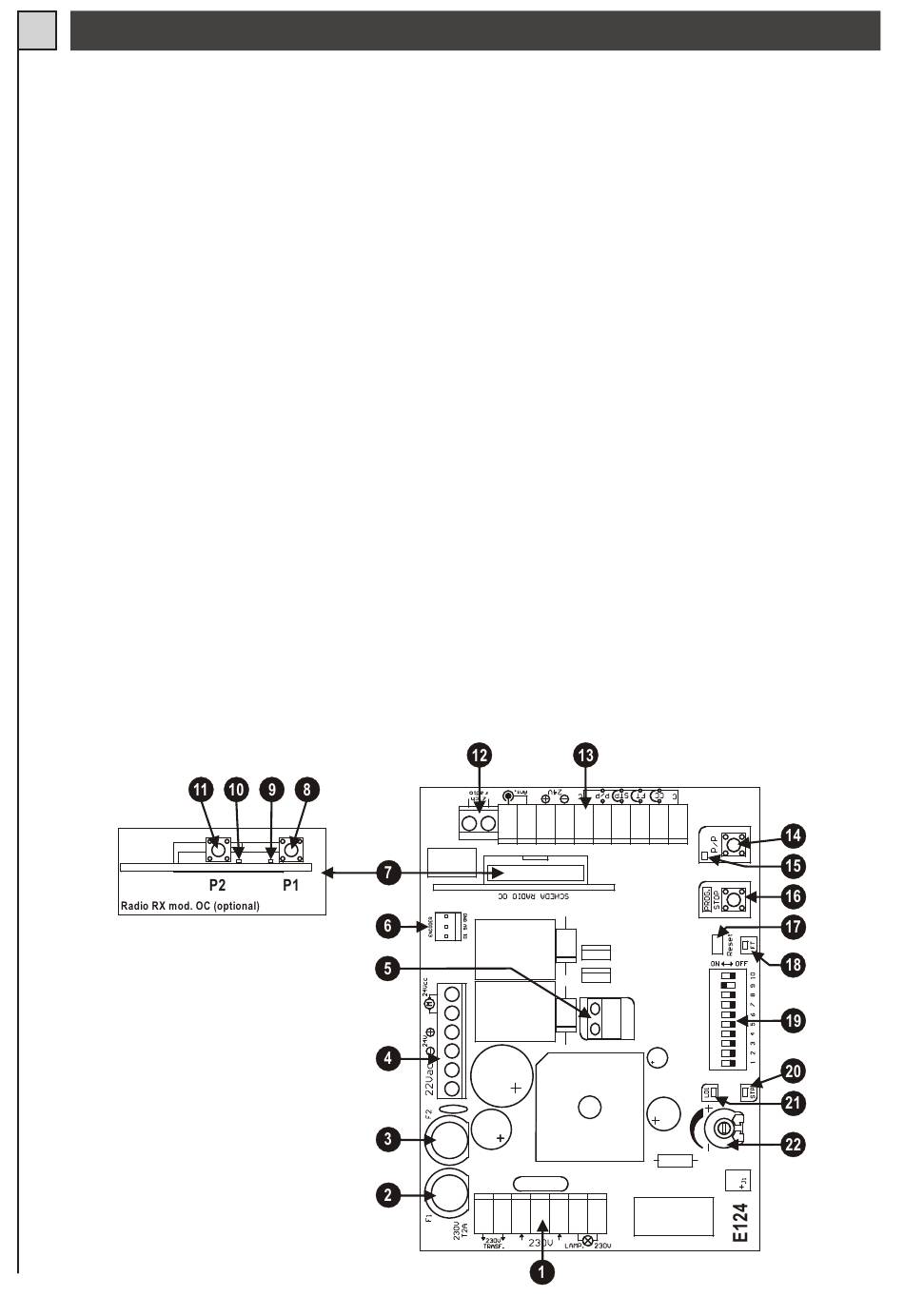

DESCRIPCIÓN DE LAS PIEZAS (fig. 15)
1)
Regleta de conexión de 230 V (línea, primario del transformador y luz intermitente)
2)
Fusible de alimentación T5A 24V
3)
Fusible de línea T2A 230V
4)
Regleta de conexión del motor 24V y secundario del transformador (22V)
5)
Regleta para electrocerradura 12V 15W
6)
Conector para el encoder
7)
Conector para la tarjeta radio opcional mod. OC.
8)
Botón de programación del canal 1 radio
9)
Led canal 1 radio
10)
Led canal 2 radio
11)
Botón de programación del canal 2 radio
12)
Regleta de conexión salida segundo canal radio (si está disponible).
13)
Regleta de conexión entradas 24V y antena.
14)
Botón P/P Paso a paso
15)
Led de señalización del estado de la entrada PASO A PASO. Led apagado = entrada abierta.
16)
Botón PROG para Programación y Parada*
17)
Reajuste de la central. Cortocircuitar por un instante los 2 contactos equivale a cortar y activar,
nuevamente, la tensión.
18)
Led de señalización estado entrada FOTOCÉLULA. Led encendido = entrada cerrada
19)
Dip-switch funciones
20)
Led de señalización estado entrada PARADA. Led encendido = entrada cerrada
21)
Led Programación (LD1)
22)
Trimmer para la regulación de la velocidad del motor.
(*) Este botón de PARADA no debe ser considerado de seguridad sino sólo de servicio para facilitar los ensayos
durante la instalación.
FIG.15
20
