Art 7W Wi-Fi
Kit Soul
Guía rápida / Quick guide / Guide rapide / Guia rápido
Golmar S.A. - Silici 13 - 08940 Cornellá de Llobregat - Spain
golmar@golmar.es
- www. golmar.es
Golmar se reserva el derecho a cualquier modificación sin previo aviso.
Golmar se réserve le droit de toute modification sans préavis.
Golmar reserves the right to make any modifications without prior notice.
Cód. 50122096
TS5110 ART 7W ML GR REV.0119
Publicidad
Manuales relacionados para golmar S5110/ART 7W
Resumen de contenidos para golmar S5110/ART 7W
- Página 1 Art 7W Wi-Fi Kit Soul Guía rápida / Quick guide / Guide rapide / Guia rápido Golmar S.A. - Silici 13 - 08940 Cornellá de Llobregat - Spain golmar@golmar.es - www. golmar.es Golmar se reserva el derecho a cualquier modificación sin previo aviso.
- Página 2 S5110/ART 7W La documentación completa de este kit se encuentra disponible escaneando el código QR. Full documentation about this kit is available by scanning the QR code. La documentation complète de ce kit est disponible en scannant le code QR.

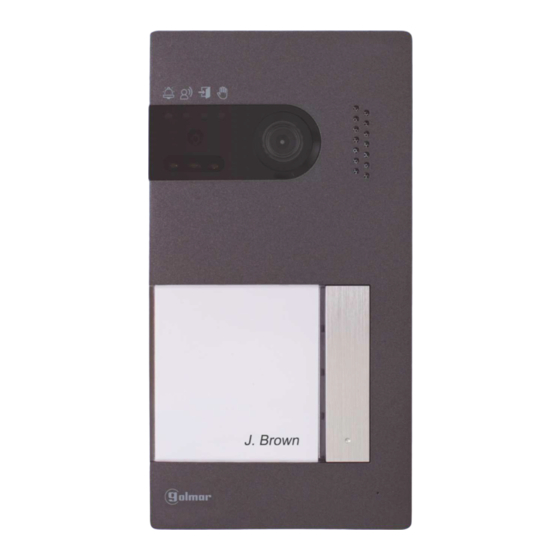

- Página 3 S5110/ART 7W PLACA SOUL / SOUL DOOR PANEL / PLAQUE DE RUE SOUL Installation Éviter les reflets générés par les éventuelles sources de lumière (soleil, réverbères, ...). Pour une installation correcte, utilisez le gabarit fourni. 1. Localisez le haut du gabarit à une hauteur de 1,65 m et faites trois trous de 6 mm aux points indiqués.
- Página 4 S5110/ART 7W MONITOR ART 7W / ART 7W MONITOR / MONITEUR ART 7W Instalación Evite emplazamientos cercanos a fuentes de calor, polvorientos o con mucho humo. Para una correcta instalación, utilice la plantilla suministrada. 1. Ubique la parte superior de la plantilla a una altura de 1,65m.
- Página 5 S5110/ART 7W MONITOR ART 7W / ART 7W MONITOR / MONITEUR ART 7W Instalação Evite locais próximos de fontes de calor, pulverulentos ou com muito fumo. Para uma instalação correta, use o modelo fornecido. 1. Localize a parte superior do modelo a uma altura de 1,65m.
- Página 6 S5110/ART 7W ESQUEMAS / DIAGRAMS / SCHÉMAS / DIAGRAMAS Secciones y distancias / Cross sections and distances / Sections et distances Cable 2 x 0,75mm² (AWG18) 30 m 30 m 15 m CAT5 (*) 60 m 60 m 30 m...
- Página 7 S5110/ART 7W ESQUEMAS / DIAGRAMS / SCHÉMAS / DIAGRAMAS 4 monitores_2 placas / 4 monitors_2 door panels / 4 moniteurs_2 plaques de rue (A) 100~240Vca BUS BUS BUS BUS BUS BUS BUS (M) BUS (PL) BUS BUS BUS BUS 4 monitores_2 placas / 4 monitors_2 door panels / 4 moniteurs_2 plaques de rue (B)
- Página 8 Utilizar un relé y un transformador adecuados al consumo, y el varistor suministrado. El ejemplo muestra un relé Golmar SAR-12/24 y un transformador TF-104 (12Vc.a. / 1,5A). Use a relay and a transformer according to the consumption, and the supplied varistor. Below example shows a Golmar SAR-12/24 relay and TF-104 transformer (12Va.c.
