Parts and technical service guide
Guía de servicio técnico y recambios
Manuel d'utilisation et d'entretien
Bedienungsanleitung und Teileliste
Manual de Serviços Técnicos e Reposições.
EN

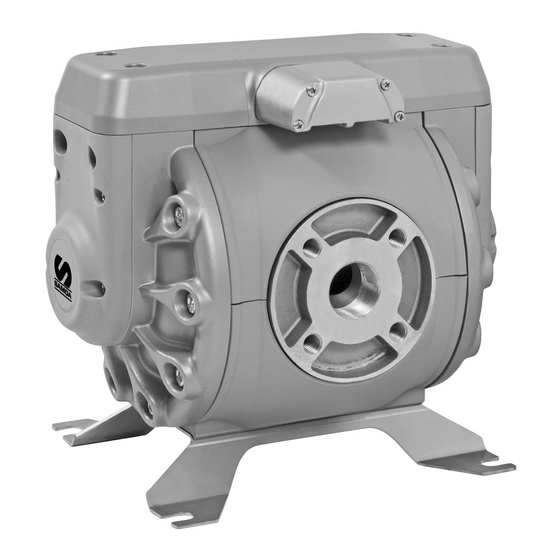

1-1/2" DOUBLE DIAPHRAGM PUMP DF250 (250 l/min - 66 gal/min)
ES
BOMBA DE DIAFRAGMA DE DOBLE MEMBRANA 1-1/2" DF250 (250 l/min - 66 gal/min)
FR
POMPE À DOUBLE MEMBRANE 1-1/2" DF250 (250 l/min)
DE
DOPPELMEMBRANPUMPE DF250 1-1/2" (250 l/min)
PT
BOMBA DE DUPLO DIAFRAGMA PNEUMÁTICA DF250 1-1/2" (250 l/min)
SAMOA Industrial, S.A. · Pol. Ind. Porceyo, I-14 · Camino del Fontán, 831 · 33392 - Gijón - Spain · Tel.: +34 985 381 488 · www.samoaindustrial.com
Part No. / Cód. / Réf. / Art. Nr. / Cód.:
5540XX
DF250XXXXXXXXXX
1
R. 09/20 855 828
