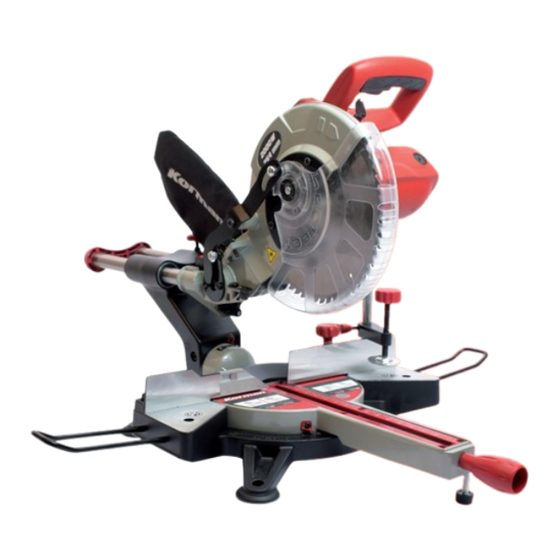

Sierra ingletadora radial con láser, 2000 w - 254 mm
Ocultar thumbs
Tabla de contenido

Publicidad

Idiomas disponibles

Idiomas disponibles

Enlaces rápidos

Descargar este manual
Korman
FR
SCIE À ONGLETS RADIALE AVEC LASER
ES
SIERRA INGLETADORA RADIAL CON LÁSER
*
2000 W
- 254 mm
Pour tout problème,
contactez l'assistance technique:
Para cualquier problema,
contacte la asistencia técnica:
sav@unifirst.fr
+33 (0)4 71 61 13 91
ATTENTION: Lisez attentivement
nuel d'instructions avant d'utiliser l'outil et
conservez-le.
ATENCION: Leer atentamente el manual de
instrucciones antes de utilizar la herramienta
y conservarlo.
* 1600 W (S1) / 2000 W (S6 25%)
La référence 213112 correspond à la scie à onglets radiale avec laser 2000W 254mm KORMAN.
La referencia 213112 corresponde a la sierra ingletadora radial con láser 2000W 254mm KORMAN.
Importé par / Importado por Unifirst
ZI La Borie
43120 Monistrol sur Loire - FRANCE
Fabriqué en / Fabricado en RPC
Photos non contractuelles / Fotos no contractuales
le ma-
REF. 213112
Notice originale / Manual original (V01)

Publicidad

Tabla de contenido
loading

Manuales relacionados para Korman 213112

Resumen de contenidos para Korman 213112

  • Página 1 * 1600 W (S1) / 2000 W (S6 25%) La référence 213112 correspond à la scie à onglets radiale avec laser 2000W 254mm KORMAN. La referencia 213112 corresponde a la sierra ingletadora radial con láser 2000W 254mm KORMAN.

  • Página 5: Consignes De Sécurité

    CONSIGNES DE SÉCURITÉ k) Ne pas endommager le câble d’alimentation - Ne jamais tirer sur le câble pour le retirer de la prise de courant. Maintenir le câble éloigné des sources de cha- AVERTISSEMENT : Lors de l’utilisation d’outils élec- leur, des parties grasses et des bords tranchants.
  • Página 6 en utilisant des pièces détachées d’origine ; autrement, il scie pour couper du bois de chauffage. Ne sciez jamais peut en résulter un danger considérable pour l’utilisateur. plusieurs pièces à la fois. l) Abstenez-vous de retirer les débris ou les autres parties 2.
  • Página 7 Le faisceau laser utilisé dans cet outil ne présente aucun - Les vis et écrous de fixation doivent être serrés ferme- danger en utilisation normale, bien que le fait de regar- ment à l’aide de clefs appropriées. der fixement le rayon puisse provoquer un léger aveu- - Un allongement de la clef ou un serrage à...

  • Página 8: Caractéristiques Techniques

    b) Si le câble se détériore au cours de l’utilisation, décon- CARACTÉRISTIQUES TECHNIQUES necter immédiatement la prise de l’alimentation. NE PAS TOUCHER LE CÂBLE AVANT LA DÉCON- Tension d’alimentation 230V~ 50Hz NEXION DE L’ALIMENTATION. Puissance * 1600 W (S1) c) Ne pas utiliser la scie à onglet, si les câbles sont en- 2000 W (S6 25%) dommagés ou usés.

  • Página 9: Montage Et Utilisation

    DESCRIPTION (Fig. 1) • Tournez la table rotative (8) pour ajuster le pointeur de la graduation (12) sur la valeur de l’angle de coupe sou- haité à l’aide de la poignée d’ajustement (10). 1. Levier de déverrouillage Une fois la table rotative (8) positionnée sur l’angle sou- 2.
  • Página 10 • Après avoir mis la scie en route, attendez que la lame (5) • Desserrez le levier de verrouillage (13) et tout en main- atteigne sa vitesse maximale de rotation. tenant la poignée (2), inclinez la tête de la machine (4) •...
  • Página 11 Pour ceci : • Remettez en place la protection mobile (6) dans l’ordre • Mettre la tête de scie en position basse, table rotative inverse. fixée à 0°, angle d’inclinaison fixé à 0 ° et glissière ver- • Avant de réutiliser la scie, vérifiez le bon fonctionne- ment des dispositifs de protection.
  • Página 12 MAINTENANCE Attention : Remplacez toujours toutes les piles à la fois. Ne mélangez pas les piles usées et les piles neuves. Attention : Retirer la fiche de la prise de cou- rant avant d’effectuer tout réglage, tout entre- TRANSPORT tien ou toute opération de maintenance. 1.

  • Página 13: Extrait De La Déclaration De Conformité

    DÉCLARATION DE CONFORMITÉ Fax : +33.(0)4.71.75.66.11 Nous déclarons, sous notre propre responsabilité, que le produit : Type de machine : SCIE À ONGLETS RADIALE AVEC LASER 2000W 254mm KORMAN Référence : 213112 Est conforme aux dispositions des directives européennes suivantes : 2006/42/CE - Directive Machine.
  • Página 14 VUE ÉCLATÉE ET PIÈCES DÉTACHÉES...
  • Página 15 Description Description Boulon Base Bague de fixation Pied Ecrou Vis hexagonale Ressort Ressort à billes Tige Bille acier Support Extension de table Vis semi-circulaire Barre stabilisatrice Plaque de butée Vis cruciforme Rondelle Poignée de réglage Taquet Vis cruciforme Ressort Rondelle ressort Goujon Rondelle Fixation de protection...
  • Página 16 Plaque de maintien Ressort Fixation Boulon Cache Flasque extérieur Support ressort Lame de scie Bague Bague de réduction Roulement Flasque intérieur Cache de protection Arbre Clavette Ressort Vis cruciforme Manette de blocage Rondelle Déflecteur Support roulement Rotor Roulement Roulement Carter roulement Vis cruciforme Pignon Stator...

  • Página 17: Reglas De Seguridad

    REGLAS DE SEGURIDAD l) Sujetar la pieza a trabajar - Cuando sea posible, utilizar prensas o un tornillo de PRECAUCIÓN: Para reducir el riesgo de incendio, de banco para sujetar la pieza a trabajar. Será más seguro choque eléctrico y de herida de personas durante la uti- que utilizar la mano.
  • Página 18 - La presente herramienta eléctrica se conforma a las k) No utilice la sierra para cortar otros materiales que reglas de seguridad apropiadas. Se conviene que las aquellos recomendados por el fabricante. No utilice la reparaciones sean efectuadas sólo por un personal cali- sierra para cortar leña.
  • Página 19 Características: ser fijados de modo que no se desmonten durante la Láser clase conforme norma utilización. EN 60825-1:2014. - Debe tenerse cuidado al montaje de las herramien- Longitud de onda: 650 nm tas para asegurarse de que se efectúe el apriete en el Potencia del láser: <...

  • Página 20: Características Técnicas

    Procure que las hojas sean correctamente afiladas y CARACTERÍSTICAS TÉCNICAS utilice hojas especialmente concebidas para reducir la emisión de ruido. Tensión de alimentación 230V~ 50Hz Potencia * 1600 W (S1) 6. Cable 2000W (S6 25%) Velocidad en vacío 5000/min a) Antes de uso, compruebe si aparecen muestras de Dimensiones de hoja Ø...

  • Página 21: Descripción (Fig. 1)

    DESCRIPCIÓN (Fig. 1) Cuando se ha colocado la mesa giratoria (8) en la posi- ción del ángulo deseado, se debe bloquearla apretando 1. Palanca de desbloqueo la rueda de bloqueo (18). 2. Empuñadura • Para desbloquear la sierra en posición de trabajo infe- 3.
  • Página 22 • Tras haber puesto la sierra en marcha, espere a que la 6. Cortes de bisel (Fig. 4/7) hoja (5) alcance la velocidad de rotación máxima. • Presione la palanca de desbloqueo (1) con el pulgar • Coloque la cabeza de la máquina (4) en posición alta. de la mano, y mientras sujeta la empuñadura (2), baje •...
  • Página 23 Sobre todo, es importante definir la profundidad de corte • Limpie minuciosamente las bridas antes de montar la máxima, es decir, la distancia debajo de la inserción de hoja de sierra. mesa que la hoja no debe exceder para no ponerse en •...

  • Página 24: Mantenimiento

    MANTENIMIENTO Atención: Cambie siempre todo el conjunto. No mezcle pilas usadas y nuevas. Advertencia: Retirar el enchufe de la toma de corriente antes de efectuar cualquier TRANSPORTE ajuste, limpieza o cualquier operación de mantenimiento. 1. Durante el transporte de la sierra, asegúrese de que 1.

  • Página 25: Vista Despiezada Y Piezas De Recambio

    VISTA DESPIEZADA Y PIEZAS DE RECAMBIO...

  • Página 26: Descripción

    Descripción Descripción Perno Tornillo Base Anillo de fijación Tuerca Tornillo hexagonal Muelle Muelle Varilla Bola acero Soporte Extensión de mesa Tornillo semicircular Barra antivuelco Placa de tope Tornillo cruciforme Arandela Empuñadura de ajuste Cerrojo Tornillo cruciforme Muelle Arandela muelle Pasador Arandela Fijación de protección Punto indicador...
  • Página 27 Placa de apoyo Muelle Fijación Perno Cubierta Brida exterior Soporte muelle Hoja Anillo Anillo reductor Rodamiento Brida interior Cubierta protectora Tornillo Clavija Muelle Tornillo cruciforme Palanca de bloqueo Arandela Deflector Soporte rodamiento Rotor Rodamiento Rodamiento Cárter rodamiento Tornillo cruciforme Piñón Estátor Arandela de retención Cárter...

  • Página 28: Garantía

    Tel : +33.(0)4.71.75.66.10 DECLARACIÓN DE CONFORMIDAD Fax : +33.(0)4.71.75.66.11 Declaramos, bajo nuestra propia responsabilidad, que el producto: Tipo de máquina: SIERRA INGLETADORA RADIAL CON LÁSER 2000W 254mm KORMAN Referencia: 213112 Es conforme con las disposiciones de las directivas europeas siguientes: 2006/42/CE - Directiva Máquina.
  • Página 32 Korman...
