FLEXTEC™ 500 P
Utilice una línea de alimentación trifásica. En la parte posterior del
gabinete se localiza un orificio de acceso de 45 mm de diámetro (1.75
pulgadas). Remueva el panel de acceso de reconexión localizado en la
parte posterior del gabinete y conecte L1, L2, L3 y tierra de acuerdo con
la etiqueta de Diagrama de Conexión de la Alimentación.
(Vea la Figura B.1)

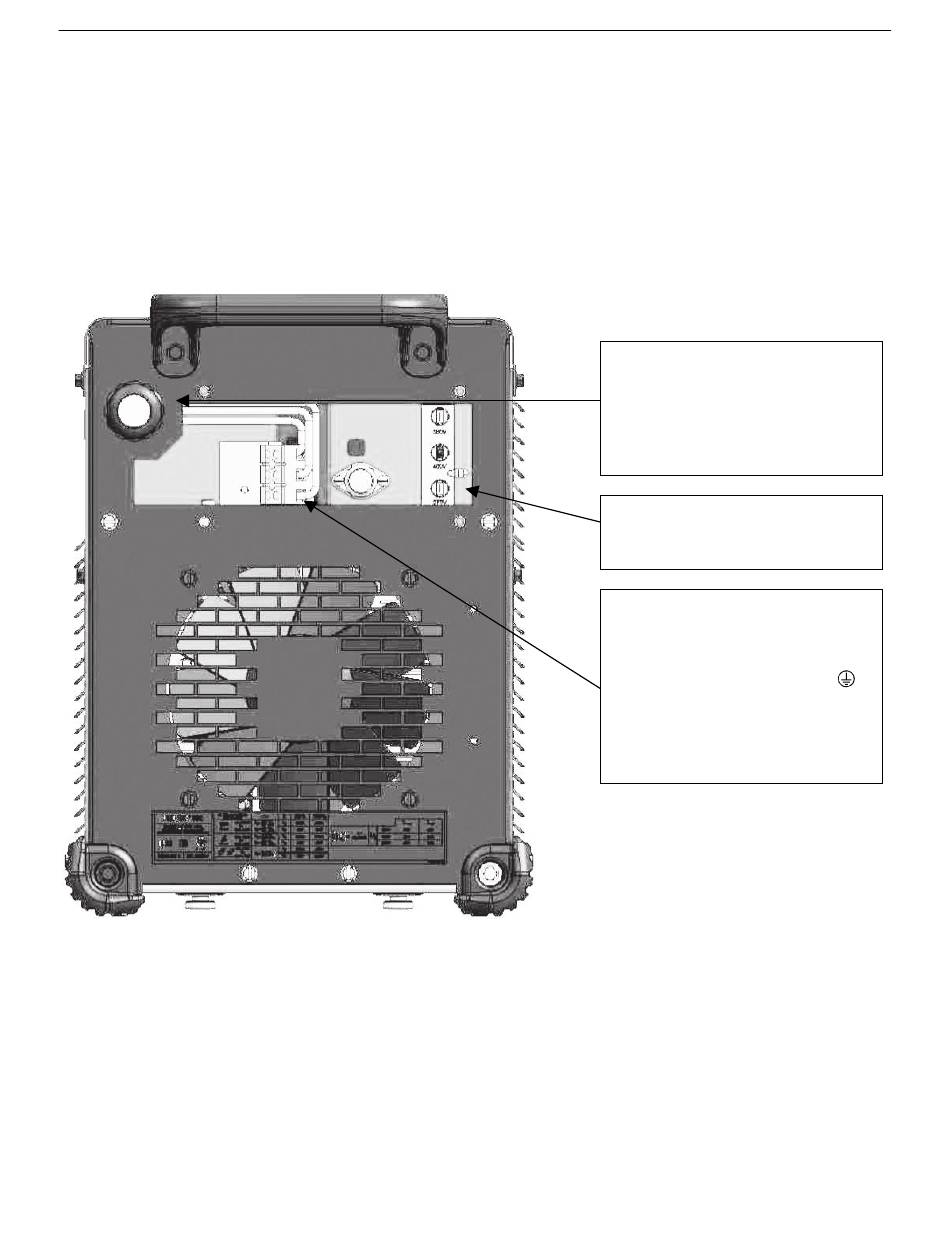

Figura B.1
Consideraciones de Fusibles de Entrada y Cables de
Alimentación
Consulte la Página A-1 para los tamaños recomendados de fusibles y
cables, así como de los tipos de alambre de cobre. Fusione el circuito de
entrada con el fusible de quemado lento recomendado o interruptor tipo
demora (también llamado de "tiempo inverso" o "térmico/magnético").
Elija el tamaño del alambre de entrada y aterrizamiento conforme a los
códigos eléctricos locales y nacionales. Utilizar tamaños de cables de
alimentación, fusibles o interruptores automáticos más pequeños que los
recomendados podría dar como resultado paros "molestos" de las
corrientes de entrada de la soldadora, aún cuando la máquina no se esté
utilizando a altas corrientes.
Orificio de Acceso a la Alimentación
Power Supply Access Hole
• Enrute el cable de alimentación a través
•
Route input power cable through
de este orificio.
this hole.
• Se requiere anclaje. Vea sus códigos
•
Strain relief required. See your
eléctricos locales y nacionales para el
local and national electrical codes
anclaje adecuado.
for proper strain relief.
Bloque de Terminal de Reconexión
Reconnect Terminal Block
• Reconecta el transformador auxiliar para
•
Reconnects auxiliary transformer
los voltajes de entrada adecuados.
for the proper input voltages
Bloque de Terminal de Alimentación
Power Supply Terminal Block
• Cable de alimentación/ El cable se conecta
•
Line Cord/Cable attaches here.
aquí.
•
A ground terminal marked with
• Se proporciona una terminal a tierra mar-
the symbol shown is provided
cada con el símbolo que se muestra
separate from this block for
en forma separada de este bloque para
connecting the ground lead of the
conectar el cable de aterrizamiento del
line cord. See your local and
cable de alimentación. Vea sus códigos
national electrical codes for
eléctricos locales y nacionales para los
proper grounding methods.
métodos de aterrizamiento adecuados..
