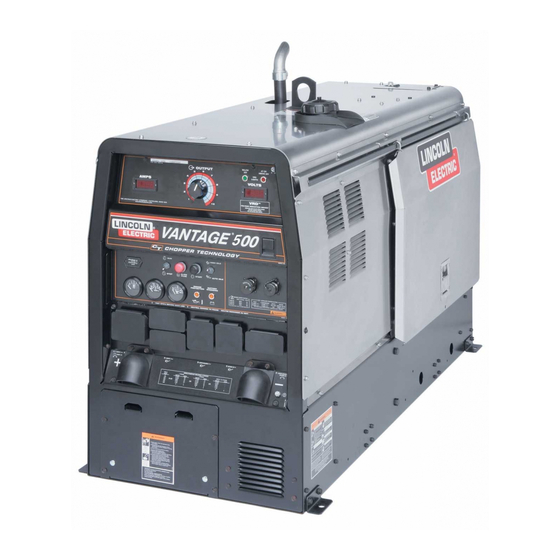

Lincoln Electric Vantage 500 Manual Del Usario

Vantage
Procesos
Electrodo revestido, TIG, MIG, Alambre
tubular, Desbaste
Número del producto
K2686-3 - U.S.
K2686-1 - Exportación
Las especificaciones completas están en la parte posterior
¡Diseño Compacto!
¡Hágase de una soldadora tipo generador de 500A en
una carcaza compacta! ¡El mismo tamaño de la
Vantage® 300y 400! Un motor a diésel turbo cargado
con la tecnología patentada de Lincoln Electric,
Chopper Technology® la hace posible de concebir.
Además, con menor un peso que las soldadoras tipo
generador tradicionales de 500 A, hace que el diseño
compacto de la Vantage ® 500 sea una gran elección
ara montarla en la caja de un camión dónde el
espacio y la capacidad de carga están limitadas.
CARACTERÍSTICAS
Carcaza Compacta en Acero Inoxidable.
►
Una de las más compactas soldadoras de 500
amperios disponibles. Conveniente para
muchos camionetas y camiones de servicio
(sujeto a los límites de capacidad del
vehículo).
Soldadura Multiproceso, Modo separado
►
de Desbaste
Seleccione uno de cinco modos de proceso,
incluyendo electrodo de varilla CC, tubería de
descenso (para electrodo de varilla), Touch
®
Start TIG de CD, alambre a CV o modo de
desbaste con arco que maximiza la salida con
electrodos de carbón de hasta 3/8 in. (9,5
mm).
Bastante potencia de generador de CA
►
Potencia del generador de 20 kW trifásicos
continuos (22 kW Pico) a 240 V CA que
operarán equipo industrial como cortadoras
de plasma, bombas, soldadoras con inversor
y esmeriles. Potencia de generador de CA de
12 kW (13 kW Pico) monofásicos continuos
para herramientas comunes de construcción y
luces.
Motor de 4 Cilindros 1800 RPM Turbo-
►
cargado Perkins®
Motor diésel de 4 cilindros y 1800 RPM
Perkins® turbocargado, trabaja suave y
silenciosamente. Más HP's para salida a
mayor altitud que los motores típicos.
Publicación E6.214 | Fecha de emisión
®
500
(Carcaza Compacta)
Rango de salida
Ver al reverso
Corriente/Voltaje/Ciclo de trabajo de salida nominal
500A/40V/100%
525A/38V/60%
APLICACIONES
Contrucción
►
Mantenimiento y reparación
►
Renta de Flotillas
►
CARACTERÍSTICAS, CONT.
Acceso para Servicio Innovador
►
- Puerta corredera extraíble de
acceso al motor con cerradura,
proporciona un amplio espacio
para el trabajo de servicio del
motor y el filtro de aceite sin
necesidad de un gran espacio
libre en su camión.
- Compartimento de batería, en
la parte frontal de la máquina y
la tapa del radiador montado en
la parte superior-proporciona un
cómodo
sistemas.
- Panel de control inclinado hacia
abajo patentado para facilitar el
mantenimiento
componentes internos.
-
Cubierta de la tapa del radiador
patentado está cerrada para
facilitar el acceso y se puede
cerrar
THE LINCOLN ELECTRIC COMPANY
22801 St. Clair Avenue • Cleveland, Ohio • 44117-1199 • EE. UU.
SOLDADORAS TIPO GENERADOR CON MOTOR A DIESEL
Número de cilindros
HP a velocidad (RPM)
Peso/dimensiones (A x A x P)
acceso a estos
de los
4
45 HP a 1850 RPM
1290 lbs. (586 kg)
35.9 x 25.3 x 60.0 pulg.
(913 x 642 x 1524 mm)
46.6 in. (1184 mm)
Hasta la parte superior del escape
ENTRADA SALIDA
Garantía extendida
de dos años disponible en
EE. UU. y en Canadá.
