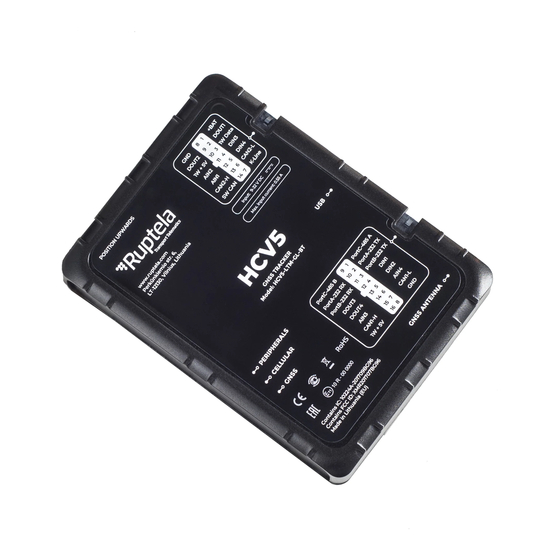

RUPTELA HCV5 Guia De Inicio Rapido

Asegúrese de que tenga lo siguiente:
• Ordenador con Windows 7/8/10
• Conexión a internet (o
• Cable USB A a USB micro (tipo B)
• Herramientas para la instalación y conexión de cables: un destornillador, una herramienta para desmontar
paneles, una llave inglesa, terminales de engaste, bridas para cables (o cinta adhesiva de doble cara)
Resumen del dispositivo
Indicadores LED
Puerto de antena GNSS
Conector de audio
Pinout del cable de 14 pines
Pin Color de cable
+BAT Rojo
DOUT1 Morado
1W Data Verde/Amarillo
DIN3 Rosa
DIN4 Amarillo
CAN2-L Azul
K-Line Marrón
GND Negro
DOUT2 Naranja
1W+5V Rojo/Amarillo
AIN2 Verde
AIN1 Gris
CAN2-H Blanco
SW CAN Verde/Blanco
www.ruptela.es
HCV5/LCV5/Pro5
Guía de inicio rápido
Q
Device Center descargado)
Asas de apertura
Puerto de 16 pines
Puerto de 14 pines
Descripción
Alimentación (9-32 V)
Salida digital 1
Datos 1-Wire
Entrada digital 3
Entrada digital 4
CAN Low
Línea K
Tierra
Salida digital 2
Alimentación 1-Wire
Entrada analógica 2
Entrada analógica 1
CAN High
Single-Wire CAN
support@ruptela.com | +370 5 2045030
Ranuras para bridas
Puerto micro USB
Pinout del cable de 16 pines
Pin Color de cable
PortC-485 A Blanco/Marrón
PortA-RS232 TX Verde/Marrón
PortB-RS232 TX Rosa/Verde
DIN1
Amarillo/Negro
DIN2 Rosa/Negro
AIN4
Blanco/Verde
CAN1-L Azul/Rojo
GND Negro
PortC-485 B Amarillo/Marrón
PortA-RS232 RX Azul/Amarillo
PortB-RS232 RX Rojo/Cian
DOUT3
Blanco/Morado
DOUT4
Blanco/Naranja
AIN3 Blanco/Gris
CAN1-H Blanco/Rojo
1W+5V Rojo/Amarillo
Descripción
RS485 línea A
RS232 TX
RS232 TX
Entrada digital 1
Entrada digital 2
Entrada analógica 4
CAN Low
Tierra
RS485 línea B
RS232 RX
RS232 RX
Salida digital 3
Salida digital 4
Entrada analógica 3
CAN High
Alimentación 1-Wire
1
