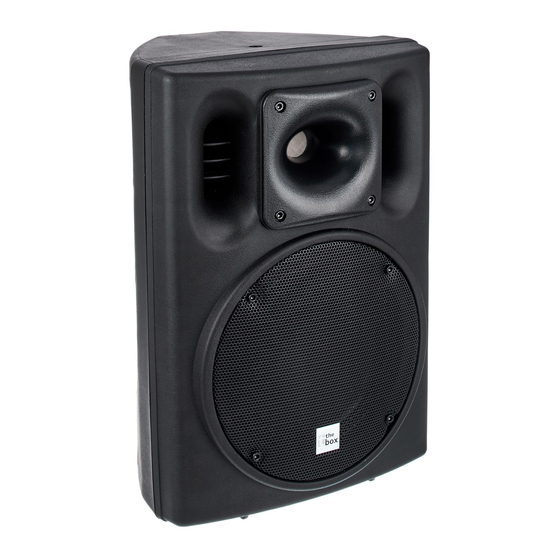

thomann The Box Pro PA 108 A Manual De Instrucciones
Altavoz autoamplificado rango completo y dos vías
Ocultar thumbs
Ver también para The Box Pro PA 108 A:
- Manual de instrucciones (28 páginas) ,
- Manual de instrucciones (24 páginas)
Manuales relacionados para thomann The Box Pro PA 108 A
Resumen de contenidos para thomann The Box Pro PA 108 A
- Página 1 PA 108 A altavoz autoamplificado rango completo y dos vías manual de instrucciones...
- Página 2 Musikhaus Thomann Thomann GmbH Hans-Thomann-Straße 1 96138 Burgebrach Alemania Teléfono: +49 (0) 9546 9223-0 Correo electrónico: info@thomann.de Internet: www.thomann.de 20.05.2016, ID: 157977...
-
Página 3: Tabla De Contenido
Índice Índice Información general..........................4 Instrucciones de seguridad........................6 Características técnicas........................11 Montaje................................ 12 4.1 Asignación de pins.......................... 13 4.2 Consejos sobre cómo utilizar los altavoces................14 Conexiones y elementos de mando....................15 Datos técnicos............................19 Protección del medio ambiente....................... 21 PA 108 A... -
Página 4: Información General
Información general Información general Este manual de instrucciones contiene información importante sobre el funcionamiento seguro del equipo. Lea y siga los avisos de seguridad e instrucciones especificados. Guarde este manual de instrucciones para consultarlo cuando sea necesario. Asegúrese de que todas las personas que utilicen el equipo tengan acceso a este manual. - Página 5 Información general Palabra de advertencia Significado ¡PELIGRO! Esta combinación de símbolo y palabra de advertencia indica una situación de peligro inminente que, si no se evita, provoca la muerte o lesiones graves. ¡ATENCIÓN! Esta combinación de símbolo y palabra de advertencia indica una situación de peligro potencial que, si no se evita, puede provocar lesiones leves o moderadas.
-
Página 6: Instrucciones De Seguridad
Instrucciones de seguridad Instrucciones de seguridad Uso previsto Este equipo ha sido diseñado para la audiodifusión. Utilice el equipo solamente para el uso previsto descrito en este manual de instrucciones. Cualquier otro uso y el incumplimiento de las condiciones de servicio se consideran usos inadecuados que pueden provocar daños per‐ sonales y materiales. - Página 7 Instrucciones de seguridad ¡PELIGRO! ¡Peligro para los niños! Deseche todos los materiales de embalaje siguiendo las normas y reglamenta‐ ciones aplicables en el país. Mantenga las hojas de plástico y demás materiales fuera del alcance de los niños. ¡Peligro de asfixia! Preste atención a que los niños no arranquen piezas pequeñas del equipo (por ejemplo botones de mando o similares).
- Página 8 Instrucciones de seguridad ¡PELIGRO! Descarga eléctrica por cortocircuito Utilice únicamente cables de corriente de tres hilos y adecuadamente aislados con conector tipo Schuko. No manipule el cable de red ni el conector de alimen‐ tación. De lo contrario, hay peligro de daños materiales y/o personales y hasta la muerte por descarga eléctrica.
- Página 9 Instrucciones de seguridad ¡AVISO! Peligro de incendios No tapar nunca las rejillas de ventilación del equipo. No sitúe el equipo cerca de fuentes de calor. Evite cualquier contacto con el fuego. ¡AVISO! Condiciones de servicio El equipo sólo debe utilizarse en lugares cerrados. Para prevenir daños, evite la humedad y cualquier contacto del equipo con líquidos.
- Página 10 Instrucciones de seguridad ¡AVISO! Alimentación de tensión Antes de conectar el equipo, asegúrese de que los datos de alimentación del equipo se correspondan con las especificaciones de la red local y si la toma de corriente de red dispone de un interruptor del circuito de fallos de conexión a tierra (FI).
-
Página 11: Características Técnicas
Características técnicas Características técnicas Este altavoz autoamplificado de rango completo y dos vías ofrece las siguientes características específicas: Woofer de 8 pulgadas Tweeter con ángulo de radiación de 90° × 60° Potencia de salida: 80 W (graves) + 50 W (agudos) Ecualizador de 2 bandas Entrada / salida XLR Filtro de paso bajo a 120 Hz... -
Página 12: Montaje
Montaje Montaje Antes del primer uso, desembale y compruebe el producto cuidadosamente por daños. Guarde el embalaje original del equipo. Para proteger el equipo adecuadamente contra vibra‐ ciones, humedad y partículas de polvo durante el transporte y/o en almacén, utilice el emba‐ laje original, o bien otros materiales de embalaje y transporte propios que aseguren la sufi‐... -
Página 13: Asignación De Pins
Montaje 4.1 Asignación de pins Los conectores XLR funcionan en modo balanceado o no balanceado, según la configuración del usuario. Las opciones disponibles se detallan en las siguientes páginas. Terminales de entrada/salida de Los terminales XLR integrados funcionan como entradas de señales, mientras que los conec‐ señales tipo XLR tores XLR integrados sirven para transmitir señales a otros equipos. -
Página 14: Consejos Sobre Cómo Utilizar Los Altavoces
Montaje Configuración no balanceada: masa señal puenteado con pin 1 4.2 Consejos sobre cómo utilizar los altavoces Los altavoces se deben posicionar de manera tal que cubran la zona de audición del público sin ningún obstáculo. Para ello, si procede, monte los altavoces sobre soportes adecuados para obtener una reproducción sonora más regular en todo el auditorio al máximo alcance. -
Página 15: Conexiones Y Elementos De Mando
Conexiones y elementos de mando Conexiones y elementos de mando PA 108 A... - Página 16 Conexiones y elementos de mando 1 VOLUME Regulador del volumen. Para aumentar el volumen, gire el regulador en el sentido de las agujas del reloj. Para dismi‐ nuir el volumen, gire el regulador al contrario del sentido de las agujas del reloj. 2 TREBLE Regulador de agudos.
- Página 17 Conexiones y elementos de mando 7 ON/OFF Interruptor principal del equipo. 8 115V/60Hz — 230V/50Hz Selector de la tensión de alimentación. Antes de encender el equipo, asegúrese de que el selector se encuentre en la posición adecuada, según la tensión de alimentación en el lugar de uso. 9 STANDBY Pulsador para activar (ENABLE) o desactivar (DISABLE) el modo de ahorro de energía.
- Página 18 Conexiones y elementos de mando 10 LINE/MIC Botón de ajuste de la sensibilidad de entrada (nivel de línea / micrófono). LED MIC Ese LED se ilumina para indicar que el interruptor de sensibilidad de entrada se encuentra en posición de MIC. LED LINE Ese LED se ilumina para indicar que el interruptor de sensibilidad de entrada se encuentra en posición de LINE.
-
Página 19: Datos Técnicos
Datos técnicos Datos técnicos Sistema Altavoz autoamplificado de rango completo con diplexor integrado Equipamiento Woofer de 8 pulgadas Tweeter con ángulo de radiación de 90° × 60° Conexiones Entrada XLR Salida XLR Rango de frecuencias 65 Hz … 18 kHz (–3 dB) 60 Hz …... - Página 20 Datos técnicos Distorsión Line: 0,02 % Micrófono: 0,04 % Impedancia de carga Graves: 8 Ω Agudos: 8 Ω Impedancia de entrada Line: 20 kΩ Micrófono: 10 kΩ Alimentación 230 V (AC), 50 Hz 115 V (AC), 60 Hz Carcasa polipropileno, trapezoidal Dimensiones (ancho ×...
-
Página 21: Protección Del Medio Ambiente
Protección del medio ambiente Protección del medio ambiente Cómo desechar el material de embalaje El embalaje no contiene ningún tipo de material que requiera un tratamiento especial. Deseche todos los materiales de embalaje siguiendo las normas y reglamentaciones aplicables en el país. No tire los materiales a la basura doméstica, deposítelos en un centro de reciclaje autorizado. - Página 22 Notas altavoz autoamplificado rango completo y dos vías...
