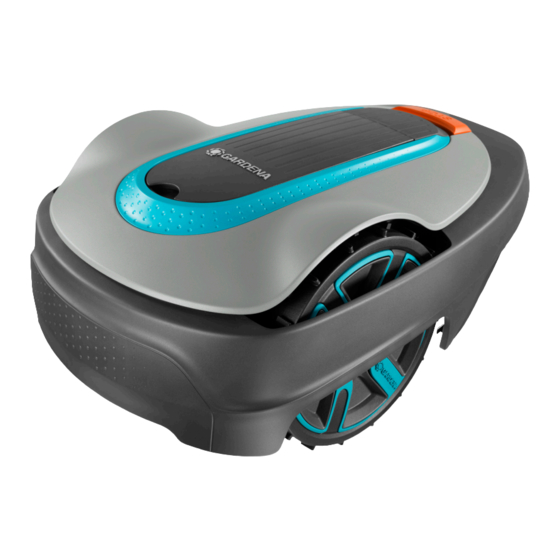

- Página 1 Manual de taller Husqvarna ® Automower 115H ® GARDENA ® SILENO city, smart SILENO city, SILENO life, smart SILENO life McCULLOCH ® ROB S400, ROB S500, ROB S600 Flymo ® : EasiLife 200, EasiLife 350, EasiLife 500...
-
Página 2: Tabla De Contenido
Contenido 1 Introducción 6 Instrucciones de reparación 1.1 Descripción del documento........3 6.1 La carcasa............17 1.2 Herramientas de mantenimiento......3 6.2 Parte superior del chasis........17 6.3 Parte inferior del chasis........18 6.4 Sistema de corte..........18 2 Seguridad 6.5 Montaje de los tornillos........18 2.1 Definiciones de seguridad........4 6.6 Desmontaje de la carcasa........18 2.2 Instrucciones generales de seguridad.... -
Página 3: Introducción
1 Introducción 1.1 Descripción del documento El manual de taller está destinado a distribuidores y al personal del servicio técnico, y sirve como complemento del manual de usuario. En el manual de taller encontrará el siguiente sistema para simplificar su uso: cursiva es el texto que aparece •... -
Página 4: Seguridad
2 Seguridad 2.1 Definiciones de seguridad Las advertencias, precauciones y notas se utilizan para destacar información especialmente importante del manual. ADVERTENCIA: Indica un riesgo de lesiones o incluso de muerte del usuario o de las personas cercanas si no se respetan las instrucciones del manual. - Página 5 ADVERTENCIA: Lea las ins- trucciones del usuario antes de poner en funcionamiento el producto. ADVERTENCIA: Desactive el producto antes de manipular- lo o levantarlo. ADVERTENCIA: Mantenga una distancia de seguridad con respecto al producto cuando esté en funcionamien- to. Mantenga alejados las ma- nos y los pies de las cuchillas giratorias.
-
Página 6: Producto E Instalación
3 Producto e instalación 3.1 Componentes principales para la 3.4 Lazo delimitador instalación La potencia de la señal A varía en función de la distancia. La potencia de la señal es alta cuando se El robot consta de 4 componentes principales: encuentra cerca del cable. -
Página 7: Lazo Guía
3.5 Lazo guía 3.7 Sensores El cable guía, junto con la parte del lazo delimitador que El producto dispone de varios tipos de sensores: incluye el retorno a la estación de carga, se denomina lazo guía. La intensidad del lazo guía siempre va desde el cable guía hacia la izquierda en la conexión entre el cable guía y el lazo delimitador. -
Página 8: Sensor De Parada
McCULLOCH son la misma función. Esta ® función no está disponible en el modelo Husqvarna Si SensorControl/Lawn shield/LawnSense está activado, el producto ajusta automáticamente los tiempos de corte en función de la rapidez con la que crezca la hierba. -
Página 9: Vista General Del Menú Herramientas
4 Menús especiales 4.1 Vista general del menú Herramientas Herramientas Información Historial, total Historial, Prueba Ajustes especiales Calibrar desplazamientos General Batería Lazo Sensores Motores Datos Resetear Anular Demo Bloqueo importantes detección ajustes valores de lazo instalación desplazamiento Datos Tiempos de Tiempos Capacidad Calibración... - Página 10 COM : la versión del programa de la placa de • funcionalidad, el valor de la señal guía debería ser comunicación. de (-) 70-120 junto a cada cable guía. RADIO : la versión del programa del módulo de Calidad muestra la calidad de la señal del sistema •...
- Página 11 Total running (Total funcionando): el tiempo total en • 4.3.2.4 Herramientas - Historial, total - Capacidad de la horas que los motores de rueda han estado en batería marcha. Historial, total - Capacidad de la batería tiene 4 El menú Capacidad de la batería apartados: Test 1, 2, 3 y 4.
-
Página 12: Info Rápida (Menú De Herramientas Limitado)
cuanto se bloquea una rueda, el fallo se encuentra 4.3.6 Herramientas - Calibrar en la placa electrónica principal y no en el motor de Herramientas - Calibrar muestra: El menú la rueda. Calibración del guía : el cable guía se calibra •... - Página 13 antes de volver a introducirlo y poder leer la combinación de letras. La combinación de letras será diferente en cada intento del mismo cortacésped con el mismo código PIN. Póngase en contacto con el distribuidor e indique la combinación de letras y el número de serie. para que identifiquen el código PIN correcto.
-
Página 14: Herramienta De Servicio Autocheck
Nota: Los distribuidores pueden solicitar acceso a Autocheck a través del portal de servicio de IT de Husqvarna. Para solicitar acceso al portal de servicio de IT de Husqvarna, póngase en contacto con el 3. Inicie Autocheck en el ordenador. -
Página 15: Cómo Utilizar Autocheck 3
5.3 Cómo utilizar Autocheck 3 PRECAUCIÓN: Siempre debe dejar que Autocheck finalice el proceso de programación Las funciones principales del programa están una vez haya comenzado. Si se interrumpe la agrupadas en varios menús. programación, se puede bloquear la placa electrónica HMI o la placa electrónica principal. -
Página 16: Programación De Una Placa De Circuitos Impresos Hmi Bloqueada
5.4.1 Programación de una placa de circuitos muy importante introducir el número de serie correcto. impresos HMI bloqueada 1. Apague el producto con el botón ON/OFF. • Usar el modo de servicio 2. Conecte el cable USB al producto y al ordenador. Si la placa electrónica principal se sustituye al solucionar problemas y no está... -
Página 17: Instrucciones De Reparación
6.2 Parte superior del chasis La parte superior del chasis consta de los siguientes módulos mecánicos: 1. Teclado 2. Chasis superior 3. Botón STOP 4. Mando de ajuste de altura ® • Carcasa: Husqvarna 1413 - 002 - 19.03.2020 Instrucciones de reparación - 17... -
Página 18: Parte Inferior Del Chasis
1. Pulse el botón ON/OFF para apagar el producto. El 3. Ruda trasera/ruedas traseras (solo en los modelos producto está desactivado cuando la luz indicadora ® ® Flymo y Husqvarna está apagada. 4. Ruedas frontales Nota: Hay 2 tiras de sellado entre las partes superior e ® ®... - Página 19 , levante el bastidor. Nota: Los muelles de la tapa difieren entre los ® distintos modelos. En los modelos GARDENA ® ® Flymo y Husqvarna hay dos muelles. En los ® 4. Solo en los modelos McCULLOCH , empuje los ® modelos McCULLOCH hay un muelle con clips con un destornillador para levantar la tapa.
-
Página 20: Desmontaje De La Parte Superior Del Chasis
® 8. Presione con la herramienta especial en 1 de los 4 b) Solo para Husqvarna . Las partes trasera y puntos y tire de la carcasa hacia arriba. delantera del parachoques están fijadas a la carcasa con tornillos. Afloje los 8 tornillos (Torx 20) y retire los parachoques. -
Página 21: Placas Electrónicas
3. Presione los clips hacia dentro para retirar el botón 7. Levante la parte superior del chasis y colóquela en STOP. posición vertical sobre el lateral del producto. 4. Levante el botón STOP. 5. Tire del botón STOP hacia atrás. 8. -
Página 22: Sustitución De La Placa Electrónica Del Sensor Delantero
• Placa electrónica principal 3. Desconecte el cable de la placa electrónica del sensor delantero. • Placa electrónica HMI • Placa electrónica COM (solo en los modelos ® GARDENA smart system) • Placa electrónica del sensor delantero • Placa electrónica del sensor trasero Las placas electrónicas contienen el sistema electrónico y el software necesarios para controlar las funciones del producto. -
Página 23: Sustitución De La Placa De Circuitos Impresos Principal
9. Vuelva a montar la parte superior del chasis y el garantía, debe guardarse en una bolsa con Montaje de sistema del cuerpo. Consulte la sección protección contra descargas electrostáticas la parte superior del chasis y la carcasa en la página (ESD). - Página 24 7. Afloje los 2 tornillos que fijan el módulo del sensor trasero al módulo de la parte trasera de la carcasa. ® 5. Solo en los modelos Husqvarna , afloje los 2 tornillos de la parte inferior del chasis. 8. Presione el clip delantero y seguidamente tire suavemente del módulo del sensor trasero hacia...
-
Página 25: Sustitución De La Placa Electrónica Hmi
9. Desconecte el cable del módulo del sensor trasero. 6.8.5 Sustitución de la placa de circuitos impresos ® de comunicación en productos GARDENA 10. Conecte el cable al nuevo módulo del sensor trasero y móntelo en el módulo de la parte trasera de la Nota: Solo en aquellos productos que cuenten con carcasa. -
Página 26: Sistema De La Batería
® productos Husqvarna ® Nota: Sólo como accesorio para productos Husqvarna 1. Desmonte la carcasa. Consulte la sección Desmontaje de la carcasa en la página 18 . 2. Desmonte la parte superior del chasis. Consulte la... -
Página 27: Sustitución De La Batería
1. Desmonte la carcasa. Consulte la sección Desmontaje de la carcasa en la página 18 . ® ® 2. Solo para Husqvarna y McCULLOCH . Retire el Desmontaje botón STOP; consulte los pasos 3-5 de de la parte superior del chasis en la página 20 . -
Página 28: Sustitución Del Teclado
8. Vuelva a colocar la tapa del filtro. ® ® 9. Solo en los modelos Husqvarna y McCULLOCH vuelva a montar el botón STOP. 10. Vuelva a montar el sistema del cuerpo. Consulte la Montaje de la parte superior del chasis y la sección... -
Página 29: Sustitución Del Módulo De Corte
4. Presione el componente de la suspensión del 5. Afloje 1 tornillo de la protección de corte y gire la cuerpo para introducirlo en el orificio de la parte protección hacia la izquierda para retirarla. inferior del chasis. 6. Retire la tira de sellado y el prensaestopas. 6.13 Sustitución del módulo de corte 1. -
Página 30: Motores De Las Ruedas
11. Monte el prensaestopas en la parte inferior del 6. Retire el motor de rueda aflojando los 4 tornillos chasis y fije una nueva tira de sellado. Consulte la (Torx 20) del soporte del motor de rueda. Cambio de las tiras de sellado en la página sección 7. -
Página 31: Cambio De Las Tiras De Sellado
(excepto en carga estén gastadas. Compruebe también las tiras de ® los modelos Husqvarna carga del producto. 1. Desconecte la fuente de alimentación. ®... -
Página 32: Instrucciones De Montaje De Tornillos En Plástico
4. La tapa está sujeta con un clip. Para retirar la tapa, Para garantizar que las roscas de las piezas de plástico levántela suavemente por uno de los lados. no se dañan: 1. Gire con cuidado el tornillo hacia la izquierda hasta que empiece a enroscar en el plástico. - Página 33 Para montar un tapón roscado en una rosca de plástico desgastada: 1. Agrande el orificio con una broca de 6,6 mm y con la misma profundidad que el tapón. 2. Monte el tapón roscado con el tornillo que se incluye en el kit de reparación y un destornillador.
-
Página 34: Servicio Técnico
7 Servicio técnico 7.1 Programa de mantenimiento La tabla siguiente contiene una lista de comprobación de puntos que se deben verificar y acciones que se deben emprender cuando se realiza el mantenimiento del producto. Acción Explicación Firmware en Actualización de firmware Consulte la sección la página 15 . -
Página 35: Tornillos De Sujeción
Acción Explicación Placas de carga Pula las superficies de contacto tanto del producto como de la es- Examine y limpie las placas de carga del producto y de la estación de carga. tación de carga con un papel de lija fino. Síntomas durante el Acoplamiento Consulte... - Página 36 * Accesorio ** Solo smart SILENO city, smart SILENO life ® *** Solo McCULLOCH ® **** Solo Husqvarna 36 - Servicio técnico 1413 - 002 - 19.03.2020...
-
Página 37: Resolución De Problemas
8 Resolución de problemas 8.1 Mensajes La tabla siguiente contiene mensajes de error e información que pueden aparecer en el producto. Hay referencias a los menús del producto, pero Autocheck también se puede usar en muchos casos. Nota: Consulte el manual de usuario para obtener más información acerca de cómo solucionar los errores. Mensajes Número Mensaje... - Página 38 Mensajes Número Mensaje Causa Acción BATERÍA Problema de batería Batería mal conectada o defectuosa. Compruebe que la batería esté bien Siste- conectada. Consulte la sección ma de la batería en la página 26 . Tipo de batería incorrecto. Utilice únicamente baterías originales recomendadas por el fabricante.
-
Página 39: Instalación
Mensajes Número Mensaje Causa Acción INSTALACIÓN Sin señal de lazo Cable delimitador roto. Compruebe la señal emitida por el LED de la estación de carga. Si el LED indi- ca una interrupción en el cable delimi- tador, averigüe dónde se encuentra di- cha interrupción. - Página 40 Mensajes Número Mensaje Causa Acción INSTALACIÓN Fuera del área de tra- Las conexiones del cable delimitador a Compruebe que el cable delimitador bajo la estación de carga están cruzadas. está bien conectado a la estación de carga. El cable delimitador está demasiado Compruebe que el cable delimitador se cerca del borde de la zona de trabajo.
- Página 41 Mensajes Número Mensaje Causa Acción INSTALACIÓN Pendiente demasiado El cortacésped se ha detenido porque Calibre el sensor de inclinación. Con- Herramientas - Calibrar pronunciada la pendiente es demasiado pronuncia- sulte la sección en la página 12 . Cambie de posición el cable delimita- dor para excluir esta parte en pendien- Deter- te del área de trabajo.
- Página 42 Mensajes Número Mensaje Causa Acción DIAGNÓSTICO INTERNO Sin mensaje Indica que no hay ningún mensaje al- macenado. Fallo sensor lazo de- El cableado a la placa de circuitos im- Compruebe el cableado y vuelva a co- lantero presos del sensor está defectuoso o se locar el cable o sustitúyalo si es nece- ha aflojado.
- Página 43 Instalación o sustitución de la xión Connect. consulte placa de circuitos impresos de comuni- ® cación en los productos Husqvarna en la página 26 . Desequilibrio del siste- Demasiadas cuchillas o muy pocas. Examine las cuchillas del disco de cor- ma de corte Fallo en función de se-...
- Página 44 Mensajes Número Mensaje Causa Acción DIAGNÓSTICO INTERNO Problema electrónico Problemas de comunicación entre la Reinicie el producto; para ello, apágue- placa de circuitos impresos de la HMI y lo con el botón ON/OFF, espere 10 se- la placa de circuitos impresos principal. gundos y enciéndalo de nuevo con el botón ON/OFF.
-
Página 45: Estación De Carga
Si el problema persiste, con- Instalación o sustitución de la pla- sulte ca de circuitos impresos de comunica- ® ción en los productos Husqvarna la página 26 . El software de la placa Placa de circuitos impresos de comuni- Actualice el firmware con Autocheck. -
Página 46: Síntomas
Mensajes Número Mensaje Causa Acción MENSAJES SIN CÓDIGO DE ERROR Necesita carga manual El producto está configurado en el mo- Coloque el producto en la estación de Área secundaria . do de funcionamiento carga. Este comportamiento es normal y no se requiere ninguna acción. Próximo arranque Los ajustes del temporizador impiden Cambie la configuración del temporiza-... -
Página 47: Síntomas Durante La Búsqueda
Síntomas Causa Acción El producto vibra Un número incorrecto de cuchillas da lu- Asegúrese de que no falta ninguna cu- gar a un desequilibrio. chilla y de que no haya más de una cu- chilla sujeta al mismo tornillo. El producto corta durante Hay hierba o un objeto extraño bloquean- Desmonte el disco de corte y límpielo. -
Página 48: Síntomas Durante El Atraque
8.2.3 Síntomas durante el atraque Síntomas Causa Acción El producto detecta la señal F, La suciedad, las hojas o la hierba acu- Limpie la estación de carga. pero no puede acoplarse muladas en la estación de carga impiden que la tira de carga del producto haga contacto con la tira de carga de la esta- ción de carga. -
Página 49: Síntomas Varios
8.2.5 Síntomas varios Síntomas Causa Acción La pantalla está encendida, La placa electrónica principal está defec- Reprograme la placa electrónica principal Pro- pero no se produce ninguna tuosa. con Autocheck. Consulte la sección gramación de una placa de circuitos im- reacción al utilizar el teclado presos principal bloqueada en la página 16 . -
Página 50: Detección De Una Rotura En El Lazo Delimitador
8.3.1.3 Luz azul intermitente 2. Sustituya la torre de carga. Consulte la sección Sustitución de la torre de carga en la página 31 . Una luz azul intermitente suele indicar una rotura en el lazo delimitador. 8.4 Detección de una rotura en el lazo 1. -
Página 51: Evaluación De La Prueba De La Batería
8.5.2 Evaluación de la prueba de la batería Una batería nueva tiene una capacidad total de unos 2100 mAh, pero se carga hasta un máximo de 1700 mAh. Los resultados de una prueba de batería de una batería nueva normalmente son de unos 1600 a 1700 mAh. -
Página 52: Transporte, Almacenamiento Y Eliminación
9 Transporte, almacenamiento y eliminación 9.1 Transporte batería no está totalmente cargada, podría dañarse e incluso quedar inutilizable. Las baterías de iones de litio incluidas están sujetas a los requisitos de la normativa sobre mercancías • Mantenga el producto en un lugar seco y al abrigo peligrosas. -
Página 53: Datos Técnicos
10 Datos técnicos 10.1 Datos técnicos Para conocer los correspondientes datos técnicos, consulte el manual de usuario y el sitio web del fabricante. 1413 - 002 - 19.03.2020 Datos técnicos - 53... - Página 54 54 - Datos técnicos 1413 - 002 - 19.03.2020...
- Página 55 1413 - 002 - 19.03.2020 Datos técnicos - 55...
- Página 56 INSTRUCCIONES ORIGINALES Nos reservamos el derecho a realizar modificaciones sin aviso previo. Copyright © 2019 Husqvarna AB. Todos los derechos reservados. 114 21 72-46 www.husqvarna.com www.gardena.com www.mcculloch.com www.flymo.com/uk 2020-04-02...
