INSTRUCTIONS

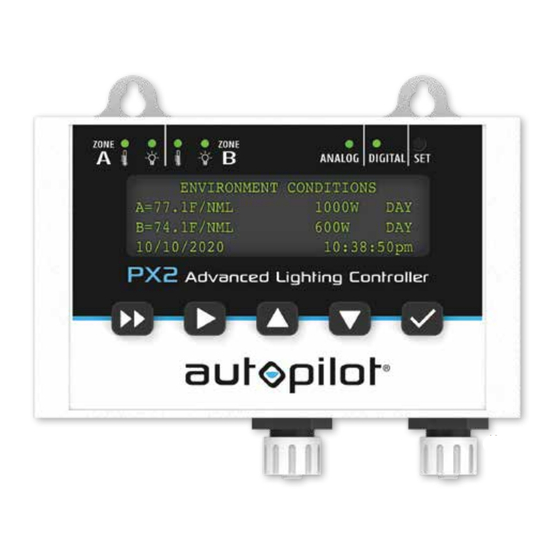

PX2 ADVANCED LIGHTING CONTROLLER
APDPX2
INSTRUCTIONS EN FRANÇAIS . . . . . 24
PX2 CONTRÔLEUR AVANCÉ D'ÉCLAIRAGE
INSTRUCCIONES EN ESPAÑOL . . . . 46
CONTROLADOR DE ILUMINACIÓN AVANZADA PX2

Publicidad

Tabla de contenido

Solución de problemas

loading

Resumen de contenidos para Autopilot PX2

  • Página 1 PX2 ADVANCED LIGHTING CONTROLLER APDPX2 INSTRUCTIONS EN FRANÇAIS . . . . . 24 PX2 CONTRÔLEUR AVANCÉ D’ÉCLAIRAGE INSTRUCCIONES EN ESPAÑOL . . . . 46 CONTROLADOR DE ILUMINACIÓN AVANZADA PX2...
  • Página 2: What'S In The Box

    PX2 can control 512 digital HID fixtures (256 per zone), or 100 analog LED fixtures (50 per zone). The PX2 offers the flexibility to operate both zones analog or digital, or one zone analog and the other digital. With this versatile, dual-zone configuration, growers can ...
  • Página 3 When setting up the temperature probes, shield them from exposure to direct light. Download a probe shield on the PX2 product page at Hydrofarm. com, or make a shield from an upside down paper or plastic cup.
  • Página 4: System Settings

    INSTRUCTIONS ANALOG/DIGITAL SETUP Before starting the display setup, you must complete the Analog/Digital setup. 1. Using a pen or other small object, press the recessed button cycle through the following options. ANALOG SETUP: Each zone can support a maximum of 50 LED fixtures. DIGITAL SETUP: Each zone can support a maximum of 256 HID fixtures.
  • Página 5 INSTRUCTIONS ZONE A SETUP Press to cycle through the following options: Zone A Setup; Zone A Output Schedule; Zone B Setup; Zone B Output Schedule; and System Setting. NOTE: If there is no activity for 15 seconds while setting up, the controller will automatically go back to the HOME page.
  • Página 6 INSTRUCTIONS ZONE A OUTPUT SCHEDULE The PX2 lets you precisely schedule up to six desired outputs from the fixtures during the light cycle (by wattage or percentage). 1. Press and enter the ZONE A OUTPUT SCHEDULE menu. 2. Press to cursor through the time and output percentage settings.
  • Página 7: Led Indicators

    LED INDICATORS Indicator Meaning LED on green: Normal status. Screen display: NML LED on yellow: Over-temperature dimming protection. Screen display: DIM LED flashes red: Over-temperature lamp-off protection or temperature exceeds 80°C. A, C Screen display: SOS LED flashes yellow: Temperature control line is not inserted. Screen display: NO PROBE LED LIGHT ON: Lamp on.
  • Página 8 CABLE GUIDE Hydrofarm.com...
  • Página 9 CABLE GUIDE...
  • Página 10 CABLE GUIDE Hydrofarm.com...
  • Página 11 CABLE GUIDE...
  • Página 12 CABLE GUIDE Hydrofarm.com...
  • Página 13 CABLE GUIDE...
  • Página 14 CABLE GUIDE Hydrofarm.com...
  • Página 15 CABLE GUIDE...
  • Página 16 CABLE GUIDE Hydrofarm.com...
  • Página 17 CABLE GUIDE...
  • Página 18 CABLE GUIDE Hydrofarm.com...
  • Página 19 CABLE GUIDE...
  • Página 20 CABLE GUIDE Hydrofarm.com...
  • Página 21 CABLE GUIDE...
  • Página 22 CABLE GUIDE Hydrofarm.com...
  • Página 23 CABLE GUIDE...
  • Página 24: Contenu De La Boîte

    (256 par zone), ou 100 luminaires en fonction de la température, ainsi qu’une LED analogiques (50 par zone). Le PX2 offre fonction d’arrêt haute température qui la possibilité de faire fonctionner soit les protège votre culture. Le PX2 élimine le deux zones en analogique ou en numérique,...
  • Página 25 Lors de la mise en place des sondes de température, les abriter de la lumière directe. Télécharger un écran de sonde sur la page de produit PX2 sur Hydrofarm.com, ou fabriquer un blindage à partir d’un gobelet en papier ou en plastique renversé.
  • Página 26: Configuration

    INSTRUCTIONS CONFIGURATION ANALOGIQUE/NUMÉRIQUE Avant de commencer la configuration de l’affichage, effectuer la configuration Analogique/Numérique. 1. À l’aide d’un stylo ou d’un autre petit objet, appuyer sur la touche SET encastrée pour faire défiler les options suivantes. CONFIGURATION CONFIGURATION ANALOGIQUE : Chaque NUMÉRIQUE : Chaque zone peut supporter un zone peut supporter...
  • Página 27 INSTRUCTIONS CONFIGURATION ZONE A Appuyez sur pour faire défiler les options suivantes : Configuration de la zone A ; Horaire de sortie de la zone A ; Configuration de la zone B ; Horaire de sortie de la zone B ; et Réglage du système.
  • Página 28: Zone A Programmation De Sortie

    INSTRUCTIONS ZONE A PROGRAMMATION DE SORTIE Le PX2 vous permet de programmer avec précision jusqu’à six sorties souhaitées des luminaires pendant le cycle d’éclairage (par puissance ou pourcentage). 1. Appuyer sur pour accéder au menu de la PROGRAMMATION DE SORTIE ZONE A.
  • Página 29: Indicateurs Led

    INDICATEURS LED Indicateur Signification LED vert : État normal. Affichage à l’écran: NML LED jaune : Protection d’atténuation en cas de surchauffe. Affichage à l’écran: DIM LED clignotant rouge : Protection contre la surchauffe de la lampe ou si la température A, C dépasse 80°C.
  • Página 30 DIAGRAMMES DE CÂBLE Hydrofarm.com...
  • Página 31 DIAGRAMMES DE CÂBLE...
  • Página 32 DIAGRAMMES DE CÂBLE Hydrofarm.com...
  • Página 33 DIAGRAMMES DE CÂBLE...
  • Página 34 DIAGRAMMES DE CÂBLE Hydrofarm.com...
  • Página 35 DIAGRAMMES DE CÂBLE...
  • Página 36 DIAGRAMMES DE CÂBLE Hydrofarm.com...
  • Página 37 DIAGRAMMES DE CÂBLE...
  • Página 38 DIAGRAMMES DE CÂBLE Hydrofarm.com...
  • Página 39 DIAGRAMMES DE CÂBLE...
  • Página 40 DIAGRAMMES DE CÂBLE Hydrofarm.com...
  • Página 41 DIAGRAMMES DE CÂBLE...
  • Página 42 DIAGRAMMES DE CÂBLE Hydrofarm.com...
  • Página 43 DIAGRAMMES DE CÂBLE...
  • Página 44 DIAGRAMMES DE CÂBLE Hydrofarm.com...
  • Página 45 DIAGRAMMES DE CÂBLE...
  • Página 46 Diseñado para funcionar con por alta temperatura que protege su cultivo. El cualquier dispositivo Core HID o fantoma PX2 elimina la corriente de entrada y reemplaza controlable, así como con dispositivos LED los contactores de iluminación tradicionales, PHOTOBIO, el PX2 puede controlar 512 reduciendo la inversión en infraestructura.
  • Página 47: Descripción General

    Al configurar las sondas de temperatura, protéjalas de la exposición a la luz directa. Descargue un protector de sonda en la página del producto PX2 en Hydrofarm.com, o haga un protector con un vaso de papel o plástico colocado al revés.
  • Página 48: Instrucciones

    INSTRUCCIONES CONFIGURACIÓN ANALÓGICA/DIGITAL Antes de comenzar la configuración de la pantalla, debe completar la configuración Analog/Digital (Analógica/ digital). 1. Con un lápiz u otro objeto pequeño, presione el botón SET (Ajuste) empotrado para ver las siguientes opciones. ANALOG SETUP DIGITAL SETUP (CONFIGURACIÓN (CONFIGURACIÓN ANALÓGICA): cada zona...
  • Página 49 INSTRUCCIONES CONFIGURACIÓN DE LA ZONA A Presione para ver las siguientes opciones: Zone A Setup (Configuración de la zona A), Zone A Output Schedule (Horario de salida de la zona A), Zone B Setup (Configuración de la zona B), Zone B Output Schedule (Horario de salida de la zona B) y System Setting (Configuración del sistema).
  • Página 50: Zone A Output Schedule (Horario De Salida De La Zona A)

    INSTRUCCIONES ZONE A OUTPUT SCHEDULE (HORARIO DE SALIDA DE LA ZONA A) El PX2 le permite programar con precisión hasta seis salidas deseadas de los dispositivos durante el ciclo de luz (por vataje o porcentaje). 1. Presione y acceda al menú ZONE A OUTPUT SCHEDULE (HORARIO DE SALIDA DE LA ZONA A).
  • Página 51: Indicadores Led

    INDICADORES LED Indicador Significado LED en verde: estado normal. Visualización de pantalla: NML LED en amarillo: protección de atenuación de sobretemperatura. Pantalla de visualización: DIM El LED parpadea en rojo: protección de apagado de la lámpara por sobrecalentamiento A, C o temperatura superior a 80 °C.
  • Página 52: Diagramas De Cableado

    DIAGRAMAS DE CABLEADO Hydrofarm.com...
  • Página 53 DIAGRAMAS DE CABLEADO...
  • Página 54 DIAGRAMAS DE CABLEADO Hydrofarm.com...
  • Página 55 DIAGRAMAS DE CABLEADO...
  • Página 56 DIAGRAMAS DE CABLEADO Hydrofarm.com...
  • Página 57 DIAGRAMAS DE CABLEADO...
  • Página 58 DIAGRAMAS DE CABLEADO Hydrofarm.com...
  • Página 59 DIAGRAMAS DE CABLEADO...
  • Página 60 DIAGRAMAS DE CABLEADO Hydrofarm.com...
  • Página 61 DIAGRAMAS DE CABLEADO...
  • Página 62 DIAGRAMAS DE CABLEADO Hydrofarm.com...
  • Página 63 DIAGRAMAS DE CABLEADO...
  • Página 64 DIAGRAMAS DE CABLEADO Hydrofarm.com...
  • Página 65 DIAGRAMAS DE CABLEADO...
  • Página 66 DIAGRAMAS DE CABLEADO Hydrofarm.com...
  • Página 67 DIAGRAMAS DE CABLEADO...
  • Página 68: Garantie Limitée

    WARRANTY LIMITED WARRANTY Hydrofarm warrants the APDPX2 to be free from defects in materials and workmanship. The warranty term is for 3 years beginning on the date of purchase. Misuse, abuse, or failure to follow instructions is not covered under this warranty. Hydrofarm’s warranty liability extends only to the replacement cost of the product.
