Paso 2 - Soldar el Elevador Hidráulico al
1. Retire los protectores corrugados de las placas de
montaje (FIG. 20-1). (Los protectores corrugados
serán reinstalados al terminar de soldar.)
2. Despliegue la plataforma y la plataforma
abatible (FIG. 20-2).
3. Desatornille el brazo de apertura
(posición de envío) y consérvelo para
reinstalarlo después. (FIG. 20-2).
PLATAFORMA
TOPE DE
PLATAFORMA
ABATIBLE
(2 LUGARES)
PLATAFORMA
ABATIBLE
Vehículo

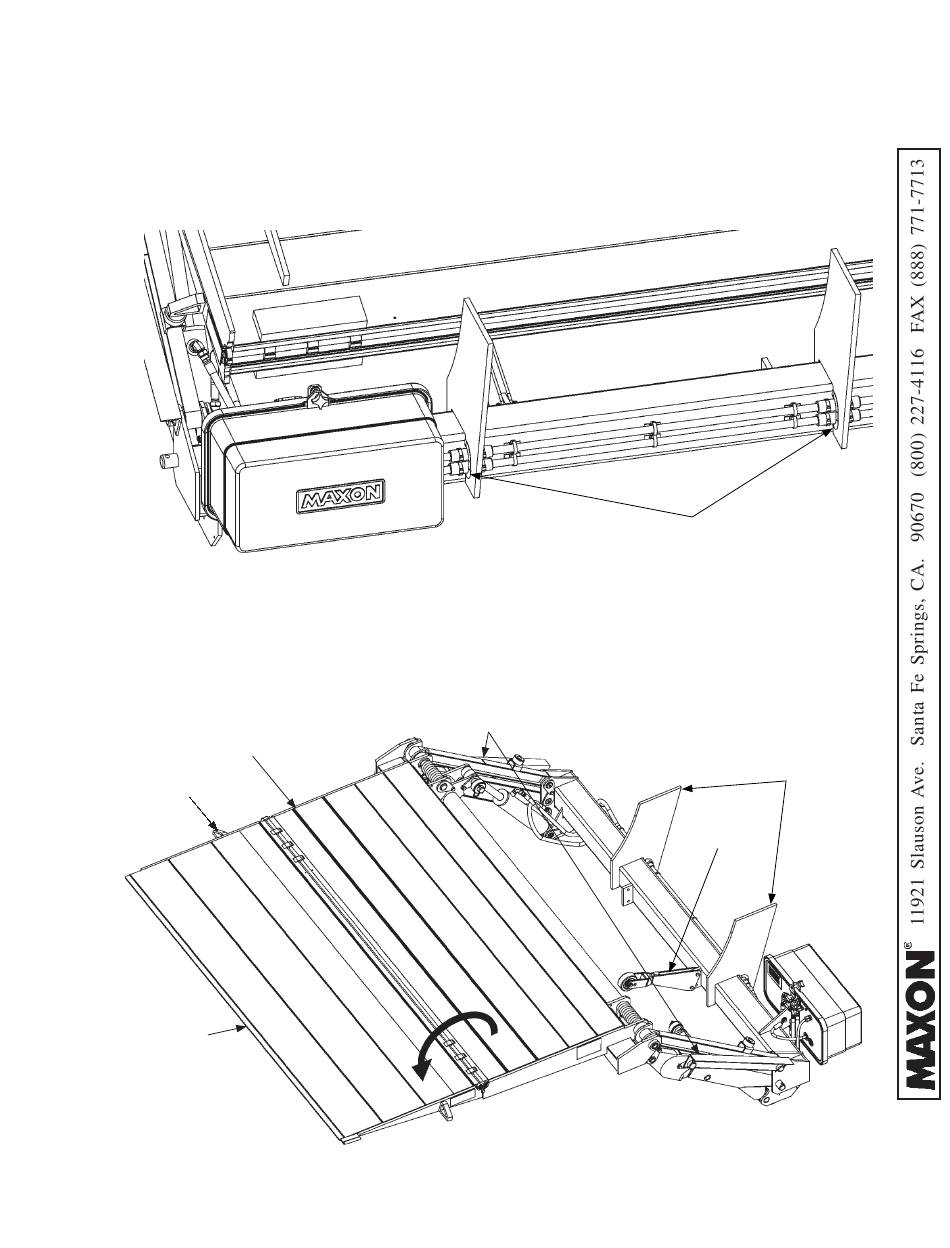

FIG. 20-1
ÁNGULOS DE
BLOQUEO (REF)
PLATAFORMA Y PLATAFORMA ABATIBLE DESPLEGADAS
20
PLACAS DE
MONTAJE
PROTECTORES CORRUGADOS
BRAZO DE
APERTURA
FIG. 20-2
PLACAS DE
MONTAJE
