Micropilot FMR10

Soporte voladizo con pivote

Endress+Hauser

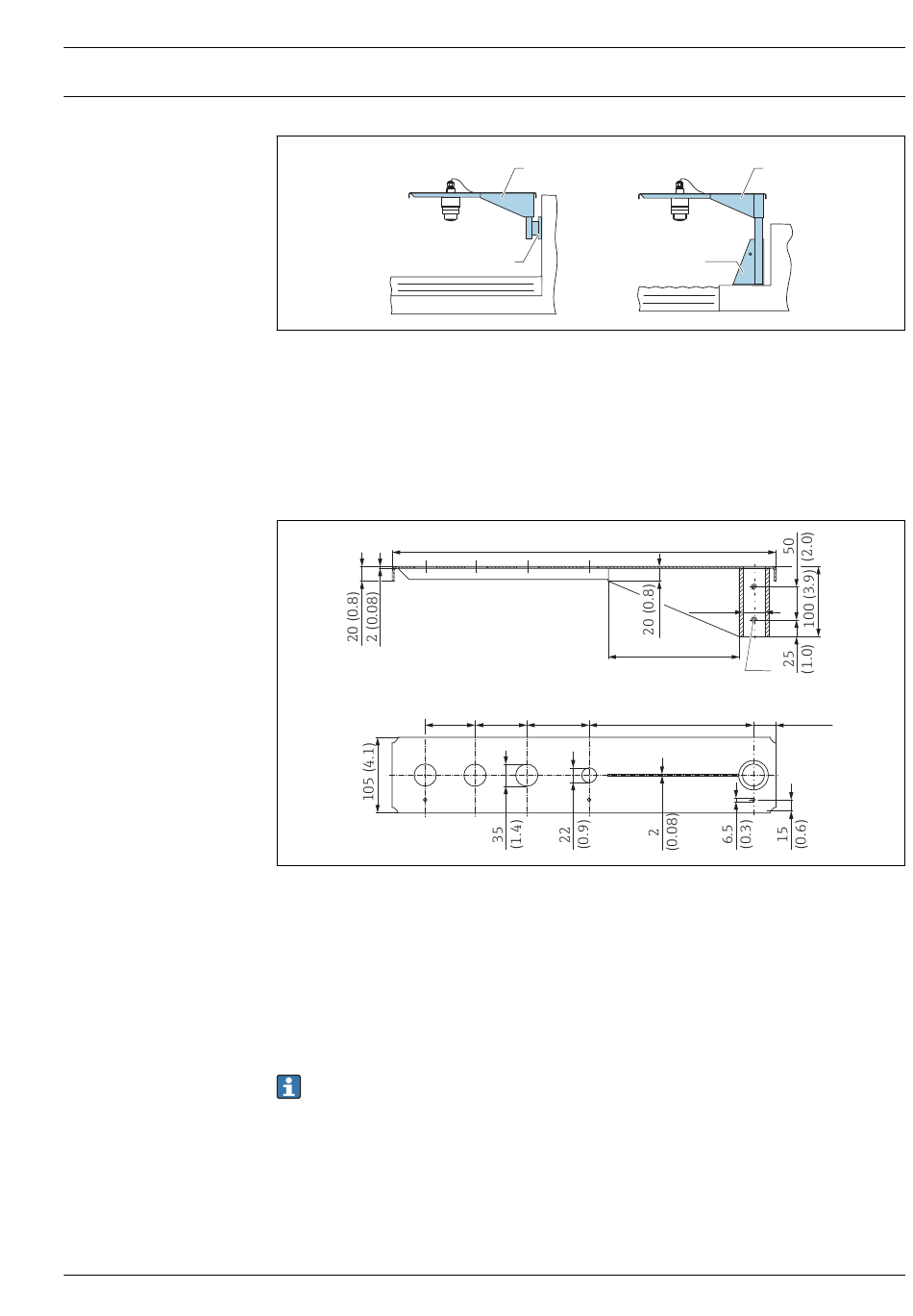

Instalación de sensor de tipo conexión a proceso de la parte posterior
A
 30 Instalación de sensor de tipo conexión a proceso de la parte posterior
A Instalación con soporte para montaje en pared y voladizo
B Instalación con soporte voladizo y base de montaje
1 Soporte voladizo
2 Soporte para montaje en pared
3 Base de montaje
Soporte voladizo (corto) con pivote, sensor con conexión a proceso en la parte posterior
75 (2.9)
 31 Dimensiones del voladizo (corto) con pivote para conexión a proceso para sensor en la parte posterior.
Unidad de medida mm (in)
Peso:
2,1 kg (4,63 lb)
Material
316L (1.4404)
Número de pedido
71452315
• Aberturas 35 mm (1,38 in) para todas las conexiones G 1" o MNPT 1" en la parte posterior
• La abertura 22 mm (0,87 in) puede utilizarse para un sensor adicional
• Los tornillos de retención están incluidos en el suministro
1
2
585 (23)
200 (7.87)
75 (2.9) 100 (3.9)
B
1
3
35 (1.4)
M8
250 (9.84)
35 (1.4)
A0028885
A0037806
33
