Digital LCD Display
shows run time battery
check and fault
indications
Touch Keypad
Descripción

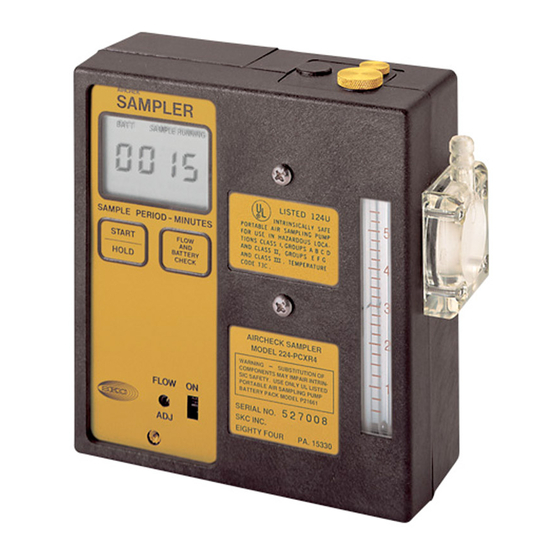

El resultado de un proceso exhaustivo de investigación y desarrollo, el PCXR4 es un
dispositivo de muestreo de aire de flujo constante apropiado para una amplia gama
de aplicaciones. Es ideal para estudios de higiene industrial al igual que las pruebas
ambientales.
Diseñado específicamente para las aplicaciones "sobre el trabajador" y de "monitoreo
perimetral", el PCXR4 es utilizado típicamente con dispositivos de colección, tales
como filtros, golpeadores, tubos de muestras de sorbentes y bolsas de muestras.
provides protection from radio
Rechargeable NiCad
Battery
provides continuous 8-hour
operation on a single charge.
Anti-tamper Cover
prevents inadvertent
changes to settings.
Recessed Flow Adjustment
adjust flow rate between
750 and 5000 ml/min.
Durable RFI-Shielded Case
frequency interference
between 27 and 1000 MHz.
External Exhaust Port
for bag sampling.
Accessory Mounting Screws
allow sampling accessories such as
impinger holders to be secured to
pump.
1
Low Flow Regulator
allows pump to be switched
from high to low.
Built-in
Particulate
in see-through
housing
protects pump.
Built-in Rotameter
provides a visible
check of relative flow
rate during sampling,
from 0.5 to 5 LPM.
Trap
Publicidad
Tabla de contenido
Manuales relacionados para SKC 224-PCXR4
Resumen de contenidos para SKC 224-PCXR4
- Página 1 Durable RFI-Shielded Case provides protection from radio frequency interference between 27 and 1000 MHz. Rechargeable NiCad External Exhaust Port Battery Digital LCD Display for bag sampling. provides continuous 8-hour shows run time battery operation on a single charge. check and fault Low Flow Regulator indications allows pump to be switched...
-
Página 2: Especificaciones
Especificaciones 5-5000 ml/min Gama de funcionamiento: (5-500 ml/min requiere portatubo de flujo ajustable) Peso: 34 oz (964 gm) Dimensiones: 1.9 x 4.7 x 5.1 pulgadas; 46.5 pulgadas cúbicas (4.9 x 11.9 x 13 cm, 758 cm cúbicos) Alcance de 750 a 2500 ml/min--a contrapresión de 40 Compensación: pulgadas 2500 a 4000 ml/min--a contrapresión de 20 pulgadas... - Página 3 Especificaciones (cont) Apagado de falla con retención del indicador Falla de Flujo: LCD y visualización de tiempo si el flujo está restringido. El indicador LCD verifica el estado de la Prueba de Batería: batería antes del muestreo. Visualización de Tiempo: El indicador LCD visualiza el tiempo de funcionamiento del muestreador en minutos.
-
Página 4: Funcionamiento
Cargue la batería plenamente al conectar el enchufe del cargador al receptáculo de carga del dispositivo de muestreo (Figura 1, 18). Solamente utilice un cargador SKC designado para este modelo. PRECAUCION: NO CARGUE EN UN AMBIENTE PELIGROSO. Haciendo uso de una tubería flexible, conecte el medio de muestreo a la entrada de la bomba... -
Página 5: "Lo Batt" O "Flow Fault" (Bateria Baja O Falla De Flujo) En El Lcd
Cargue la batería plenamente al conectar el enchufe del cargador al receptáculo de carga del dispositivo de muestreo (Figura 1, #18). Solamente utilice un cargador SKC designado para este modelo. PRECAUCION: NO CARGUE EN UN AMBIENTE PELIGROSO. Pruebe el paquete de baterías al activar el muestreador mediante el uso del interruptor de ON/OFF (ENCENDIDO/APAGADO) (Figura 1,4). -
Página 6: Pausa - Pausado (Apagado) Al Oprimir La Tecla De Start/Hold
Quite la tapa enroscable (Figura 1, 14) que cubre la válvula de aislamiento del regulador. Vire el tornillo expuesto unas 4-5 vueltas contra las manecillas del reloj. Reponga la tapa enroscable. La bomba está fijada ahora para flujo bajo. Conecte un portatubo de flujo ajustable (Figura 2) a la entrada de la bomba (Figura 1, 9) haciendo uso de la tubería flexible. - Página 7 Apagado de Falla - el muestreador se apagará durante condiciones de flujo restringido o de potencia baja en la batería. El LCD visualizará “HOLD” (DETENCION) y las funciones de cronometraje se detendrán. Se visualizará “LO BATT” o “FLOW FAULT” (“BATERIA BAJA o FALLA DE FLUJO”) en el LCD según sea la causa del apagado.
-
Página 8: Mantenimiento Del Estuche De Baterías
¡Precaución: No utilice el cargador en un ambiente peligroso. Cuidado: Se debe usar un cargador aprobado por SKC o la garantía no será valida. Cuidado: Si se toca el paquete de la batería, se invalidará la garantía de SKC y el aprobación de UL. - Página 9 Sercicio de la Bomba Favor de mandar las bombas con garantía a SKC Inc. para servicio (refiere a Servicio página 25). Para más información relacionada al mantenimiento de la bomba, la prueba y el reemplazo de los componentes de las bombas así como también diagnosis de los problemas, favor de pedir el Manual de Servicio de las...
-
Página 10: Diagramas/Descripción De Piezas Para La Figura
Diagramas/Descripción de Piezas para la Figura 1 Modelo 224-PCXR4 Descripcíon LCD: Indicadores para todas las funciones del muestreador. TECLA DE FLOW AND BATTERY CHECK (VERIFICACION DE FLUJO Y DE BATERIA): Permite el establecimiento de la tasa de flujo y la prueba del estado de la batería. - Página 11 Figure 1 AIRCHEK SAMPLER LISTED 124U ® SAMPLE PERIOD — MINUTES FLOW START BATTERY HOLD CHECK AIRCHEK SAMPLER MODEL 224-PCXR4 FLOW FRONT BACK...
- Página 12 Figura 2 - Portatubo de flujo ajustable 1. Tapadera resistente a alteraciones. (sólo dos o tres tubos) 2. Ajuste de flujo de colector. 3. Manga de caucho. 4. Tubo de muestra de sorbente. 5. Tapadera protectora. (no incluido) Figure 2 Quad Adjustable Low Flow Single Adjustable Low Flow Holder Holder...
-
Página 13: Descripción De Piezas Para La Figura 3 Piezas De Repuesto
Descripción de Piezas para la Figura 3 Piezas de Repuesto P22409* Estuche de Reemplazo de Filtro P22433R Tapones Roscados (juego de 2) P22417C* Ajuste del Puerto de Escape P22417D Ensamblado del Alojamiento del Filtro P22417E Ensamblado de la Placa Inferior P22417F Ensamblado de la Placa de Válvula P22417G... - Página 14 Figure 3 — Replacement Parts for 224-PCXR4 P22433P P22433R P22433U P21661 P21411 P22433RS1 P22417BC Pump Case Parts P22417J P22417K P22433L P22417D P22417F P22417G P22417H P22417M P22417E Exploded view of stack # P22433RS2...
- Página 15 Accesorios Opcionales Portatubos de Flujo Ajustables 224-26-01 Portatubos Sencillo 224-26-02 Portatubos Doble 224-26-03 Portatubos Triple 224-26-04 Portatubos Cuádruple Tapaderas Protectivas 224-29A 70 mm de largo 224-29B 110 mm de largo 224-29C 150 mm de largo 224-29D 220 mm de largo 224-29T 115 mm de largo con tapa de tubo colector tándem...
- Página 16 In the event of a defect, malfunction, or other failure of the instrument not caused by any misuse or damage to the instrument while in possession of the buyer, SKC Inc. will remedy the failure or defect without charge to the buyer. The remedy will consist of service or replacement of the instrument.
