Durable RFI-Shielded Case
provides protection from radio
frequency interference
between 27 and 1000 MHz.
Rechargeable NiCad Battery
provides continuous 8-hour
operation on a single charge.
Anti-tamper Cover
prevents inadvertent
changes to settings.
Descripción

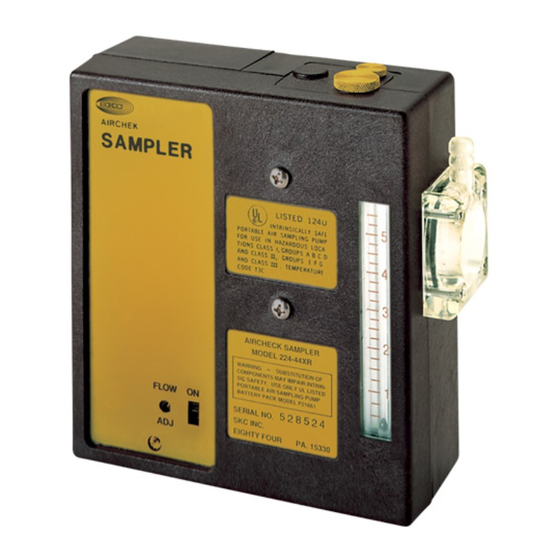

El resultado de un proceso exhaustivo de investigación y desarrollo, el 44 XR es un
dispositivo de muestreo de aire de flujo constante apropiado para una amplia gama
de aplicaciones. Es ideal para estudios de higiene industrial al igual que las pruebas
ambientales.
Recessed Flow Adjustment
adjust flow rate between
750 and 5000 ml/min.
External Exhaust Port
for bag sampling.
provides a visible check of relative flow
rate during sampling, from 0.5 to 5 LPM..
Accessory Mounting Screws
allow sampling accessories such as
impinger holders to be secured to pump..
1
Low Flow Regulator
allows pump to be switched
from high to low.
Built-in
Particulate Trap
in see-through
housing
protects pump.
Built-in Rotameter
Publicidad
Tabla de contenido
Manuales relacionados para SKC 224-44XR
Resumen de contenidos para SKC 224-44XR
- Página 1 Durable RFI-Shielded Case External Exhaust Port provides protection from radio for bag sampling. frequency interference Low Flow Regulator between 27 and 1000 MHz. allows pump to be switched from high to low. Rechargeable NiCad Battery provides continuous 8-hour operation on a single charge. Built-in Particulate Trap in see-through...
-
Página 2: Especificaciones
Especificaciones Gama de 5-5000 ml/min funcionamiento: (5-500 ml/min requiere portatubo de flugo adjust able) 33 oz (936 gm) Peso: Dimensiones: 1-15/16 x 4-11/16 x 5-1/8 pulgadas, 46.5 pulgadas cúbicas (4.9 x 11.9 x 13 cm, 758 cm cúbicos) Alcance de 750 a 2500 ml/min--a contrapresión de 40 pulgadas Compensación: 3000 ml/min--a contrapresión de 35 pulgadas... - Página 3 Montaje argue la batería plenamente al conectar el enchufe del cargador al receptáculo de carga del dispositivo de muestreo (Figura 1, #15). Solamente utilice un cargador SKC designado para este modelo. PRECAUCION: NO CARGUE EN UN AMBIENTE PELIGROSO. Utilizando tuberías de Tygon de 1/4 de pulgada, conecte el medio de muestreo a la entrada de la bomba (Figura 1, #6).
- Página 4 Quite la tapa enroscable (Figura 1, #11) que cubre la válvula de aislamiento del regulador. Vire el tornillo expuesto unas 4-5 vueltas contra las manecillas del reloj. Reponga la tapa enroscable. La bomba está fijada ahora para flujo bajo. Conecte un portatubo de flugo adjustable (Figura 2) a la entrada de la bomba (Figura 1, #6) utilizando un tubo Tygon de 1/4 de pulgada.
-
Página 5: Mantenimiento Preventivo
(Figura 1, #13). Mantenimiento de Carga Para el mantenimiento debido de los estuches de baterías, SKC produce un cargador de ciclos opcional (No. de Catálogo 223-426) que recarga y descarga la batería automáticamente para protegerla contra los efectos de memoria. -
Página 6: Sercicio De La Bomba
¡Precaución: No utilice el cargador en un ambiente peligroso. Cuidado: Se debe usar un cargador aprobado por SKC o la garantía no será valida. Cuidado: Si se toca el paquete de la batería, se invalidará la garantía de SKC y el aprobación de UL. Sercicio de la Bomba Favor de mandar las bombas con garantía a SKC Inc. - Página 7 Diagramas/Descripción de Piezas para la Figura 1 Modelo 224-44XR Description Interruptor de ON/OFF (Encendido/Apagado) Tapadera a Prueba de Alteración. Protege contra el contacto accidental o alteraciones. Tapa de tornillo. Fija la tapadera a prueba de alteraciones. Control de Ajuste de Flujo. Ajusta el flujo desde 750-5000 ml/min.
- Página 8 Figure 1 LISTED 124U ® AIRCHEK SAMPLER MODEL 224-44XR AIRCHEK SAMPLER MODEL 224-44XR FLOW FRONT BACK...
- Página 9 Figura 2 - Portatubos de flugo adjustable 1. Tapadera resistente a alteraciones. 2. Ajuste de flujo de colector. 3. Manga de caucho. 4. Tubo de muestra de sorbente. 5. Tapadera protectora. Single Adjustable Low Flow Holder Quad Adjustable Low Flow Holder...
-
Página 10: Descripción De Piezas Para La Figura 3 Piezas De Repuesto
Descripción de Piezas para la Figura 3 Piezas de Repuesto P22409 Estuche de Reemplazo de Filtro P22433R Tapones Roscados (juego de 3) P22417C Ajuste del Puerto de Escape P22417D Ensamblado del Alojamiento del Filtro P22417F Ensamblado de la Placa de Válvula P22417G Cuerpo de la Bomba P22417H... - Página 11 Figure 3 — Replacement Parts for 244-44XR P22433R P22433Q P21411 P21661 P2243001 P22417BC P21411 P22417J P22417K P22433L P22417D P22417F P22417G P22417H P22417M P22417E For further information on testing and replacing pump components, request the Universal Pump Service Manual (SKC Publication No. 1377).
-
Página 12: Accesorios Opcionales
Accesorios Opcionales Portatubos de Flujo Ajustables 224-26-01 Portatubos Sencillo 224-26-02 Portatubos Doble 224-26-03 Portatubos Triple 224-26-04 Portatubos Cuádruple Tapaderas Protectivas 224-29A 70 mm de largo 224-29B 110 mm de largo 224-29C 150 mm de largo 224-29D 220 mm de largo 224-29T 115 mm de largo con tapa de tubo colector tándem Cargadores de Baterías... - Página 13 In the event of a defect, malfunction, or other failure of the instrument not caused by any misuse or damage to the instrument while in possession of the buyer, SKC Inc. will remedy the failure or defect without charge to the buyer. The remedy will consist of service or replacement of the instrument.
