Rodamiento lado LA/DE con carcasa

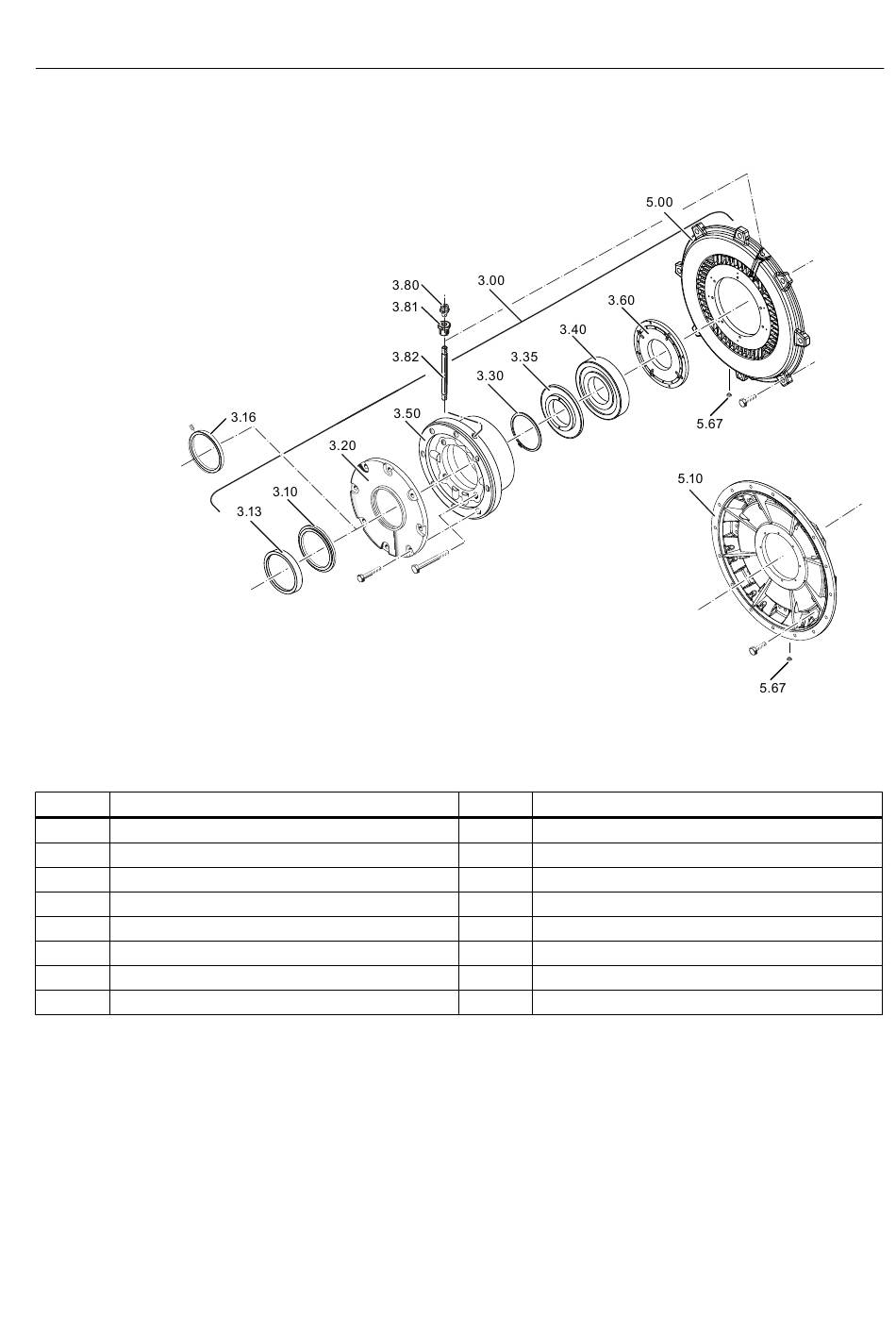

Figura 10-2
Tabla 10-3 Repuestos para rodamientos lado LA/DE con carcasa
Pieza Descripción
3.00 Inserto de rodamiento (cojinete guía)
3.10 Retén
3.13 Anillo protector
3.16 Anillo de laberinto (opción)
3.20 Tapa exterior de cojinete
3.30 Anillo de seguridad
3.35 Disco centrífugo
3.40 Rodamiento rígido de bolas (cojinete guía)
SIMOTICS TN Series N-compact 1LA8
Instrucciones de servicio 05/2014
Rodamiento lado LA/DE con carcasa
10.6 Rodamiento lado LA/DE con carcasa
Pieza Descripción
3.50 Carcasa de rodamiento
3.60 Tapa interior de cojinete
3.80 Boquilla de engrase
3.81 Tuerca
3.82 Tubería de lubricación
5.00 Tapa de cojinete forma constructiva B3
5.10 Escudo portacojinete tipo brida
5.67 Tapón de cierre
