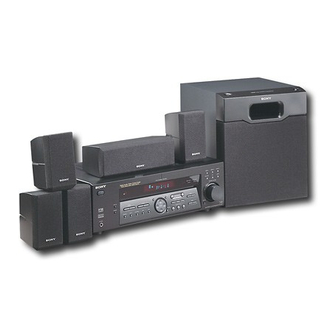

Sony HT-DDW840 Manual De Instrucciones

HT-DDW840/DDW740
HOME THEATER SYSTEM
Speakers – Connection and Installation
Haut-parleurs – Raccordement et installation
Lautsprecher – Anschluß und Anordnung
Altavoces – Conexión e instalación
揚聲器－連接和放置
SS-MSP2
Front speaker
Haut-parleur frontal
Vordere Lautsprecher
Altavoz frontal
前置揚聲器
SS-MSP2
Surround speaker
Haut-parleur Surround
Surround-Lautsprecher
DIGITAL ANTENNA
Altavoz periférico
OPTICAL
VIDEO 2
IN
AM
環繞揚聲器
FM
Ω
75
COAXIAL
DVD/LD
IN
COAXIAL
L
R
IN OUT IN
CD MD/TAPE
OPTICAL COAXIAL
OUT OUT
R AUDIO
DIGITAL
DVD player
Lecteur DVD
DVD-Player
Reproductor de DVD
DVD 放影機
Sony Corporation 2002 Printed in Malaysia
SS-CNP2
Center speaker
Haut-parleur central
Mittlerer Lautsprecher
Altavoz central
中置揚聲器
SS-MSP2
Front speaker
INPUT
VIDEO
Haut-parleur frontal
Vordere Lautsprecher
AUDIO
Altavoz frontal
前置揚聲器
SS-MSP2
STR-K840P/K740P
MONITOR
VIDEO IN VIDEO IN VIDEO OUT VIDEO IN VIDEO OUT
SPEAKERS SPEAKERS IMPEDANCE USE 8 – 16Ω IMPEDANCE USE 8 – 16Ω
SURROUND CENTER FRONT
R L R L
AUDIO OUT
R L R L
AUDIO IN AUDIO IN AUDIO OUT AUDIO IN SUB
DVD/LD VIDEO 2 VIDEO 1 WOOFER
SA-WMSP4/WMSP2
Subwoofer
INPUT
Haut-parleur d'extrêmes-graves
Tiefsttonlautsprecher
Altavoz potenciador de graves
低音揚聲器
L VIDEO S-VIDEO
OUTPUT
Speaker installation
4-239-992-11(1)
For best performance, we recommend speaker placement as
shown.
See the Operating Instructions for more information.
For greater flexibility in the positioning of the speakers, use the
optional WS-FV10C floor stand (available only in certain
countries).
Installation des haut-parleurs
Nous conseillons d'installer les haut-parleurs comme suit pour
les optimiser au maximum.
Reportez-vous au mode d'emploi pour obtenir plus
d'informations.
Pour une plus grande souplesse au niveau de la mise en place
des haut-parleurs, utilisez le support en option WS-FV10C
(disponible uniquement dans certains pays).
Anordnen der Lautsprecher
Eine optimale Klangwirkung erzielen Sie, wenn Sie die
Lautsprecher wie abgebildet aufstellen.
Weitere Informationen dazu finden Sie in der
Bedienungsanleitung.
Wenn Sie den gesondert erhältlichen Bodenständer WS-FV10C
verwenden (nur in bestimmten Ländern erhältlich), lassen sich
die Lautsprecher flexibler positionieren.
Instalación de los altavoces
Para obtener el mejor rendimiento posible, se recomienda que
instale los altavoces como se muestra.
Para más información, consulte el manual de instrucciones.
Para una mayor flexibilidad en cuanto a la situación de los
altavoces, utilice el soporte de suelo opcional WS-FV10C
(disponible únicamente en algunos países).
揚聲器的放置
為獲得最佳效果﹐最好如圖所示放置揚聲器。
更多資訊請參閱使用說明書。
為使本揚聲器的放置具有更大的靈活性，請使用選購的WS-FV10C
地面支座（僅可在某些國家購買）。
A
Surround speaker
Haut-parleur Surround
Surround-Lautsprecher
Altavoz periférico
環繞揚聲器
A
Front speakers
Place on both sides of the TV equal distances apart.
Haut-parleurs frontaux
Placez-les à distance égale de part et d'autre du téléviseur.
Vordere Lautsprecher
Stellen Sie diese in gleicher Entfernung rechts und links vom
Fernsehgerät auf.
Altavoces frontales
Colóquelos a ambos lados del TV a la misma distancia.
前置揚聲器
放在電視機的兩側﹐保持分開的距離相等。
Subwoofer
Can be placed anywhere.
Haut-parleur d'extrêmes-graves
Se place n'importe où.
Tiefsttonlautsprecher
Diesen können Sie an einer beliebigen Stelle aufstellen.
Altavoz potenciador de graves
Lo puede colocar donde desee.
低音揚聲器
可以放在任何位置。
Center speaker
Place on the top of or below the TV.
Haut-parleur central
A
Placez-le au-dessus ou en dessous du téléviseur.
Mittlerer Lautsprecher
Stellen Sie diesen auf oder unter das Fernsehgerät.
Altavoz central
Colóquelo sobre el TV o por debajo de éste.
中置揚聲器
放在電視機頂上或下面。
Surround speakers
Place right beside or slightly behind your listening position, and a
little higher than your ears.
Haut-parleurs surround
Placez-les juste derrière ou légèrement en retrait par rapport à
votre position d'écoute et un peu plus haut que les oreilles.
Surround-Lautsprecher
Stellen Sie diese neben oder etwas hinter der Hörposition auf, und
zwar etwas oberhalb der Kopfhöhe des Zuhörers.
Altavoces periféricos
Colóquelos junto a su posición de audición o ligeramente por
detrás de ésta, y ligeramente por encima de los oídos.
環繞揚聲器
放在聆聽位置的旁側或後面﹐比您的耳朵稍高。
