Conexión de sensor de temperatura, estándar
Puede conectar el cable de señal de las maneras siguientes:
● Con un conector al SME12x (Sensor Module External)
● Con extremos de cable abiertos al TM120
El SME12x o el TM120 se conectan con el convertidor a través de DRIVE-CLiQ. Ver al
respecto las figuras relativas a la "Integración en el sistema (Página 486)".
Nota
Comprobación del circuito de desconexión
Antes de la puesta en marcha y de la primera conexión de la tensión del circuito intermedio,
compruebe a través del SME12x o el TM120 si el circuito de vigilancia de temperatura
Temp-S se desconecta correctamente.
Encontrará la evolución típica de la curva característica R(ϑ) de un sensor de temperatura
PTC según DIN 44081 en el capítulo "Características técnicas de los sensores de
temperatura (Página 88)".

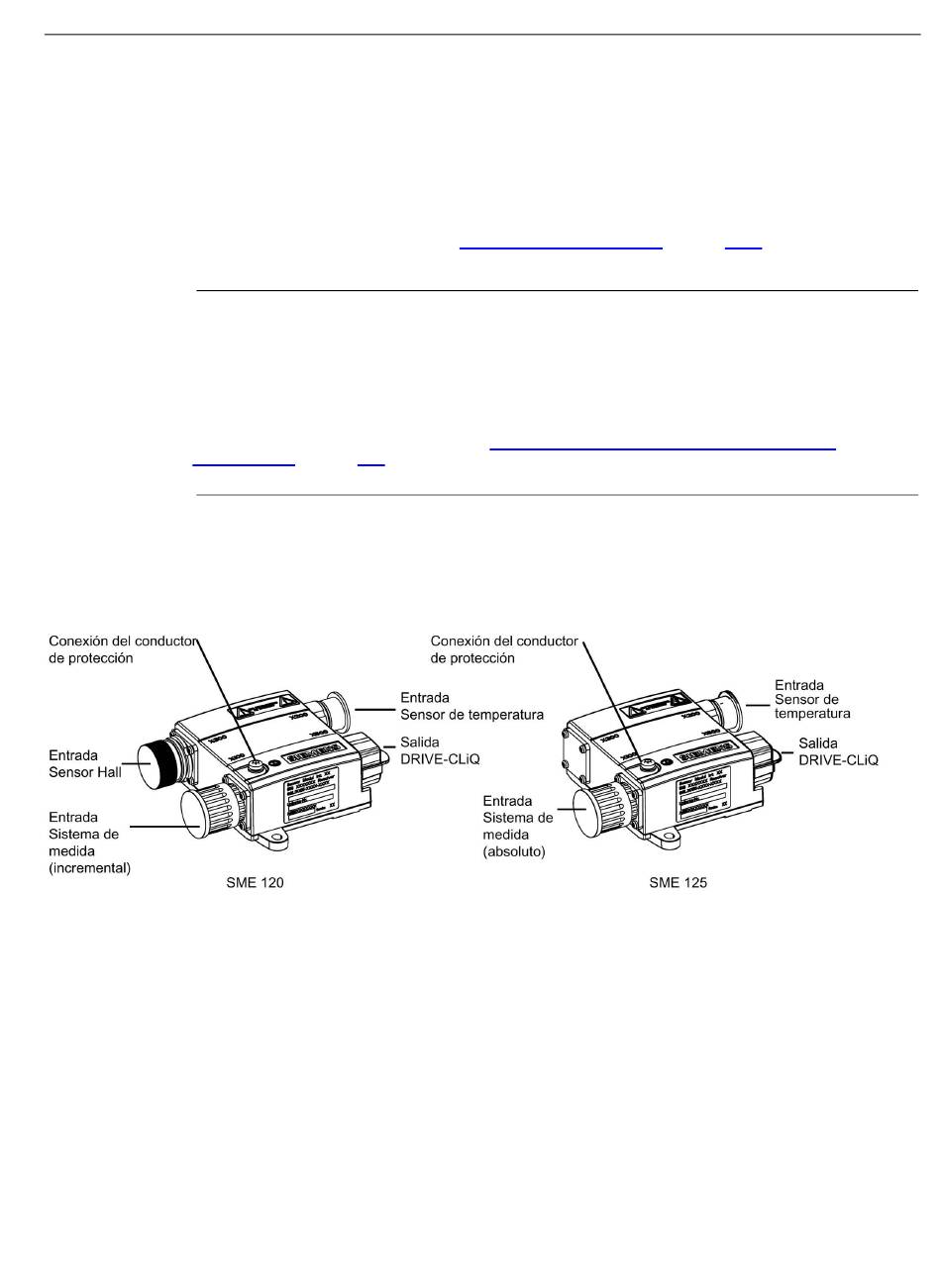

Conexión de los sensores de temperatura a través del SME12x
