Características mecánicas
3.1 Refrigeración
Detalles de la disipación térmica

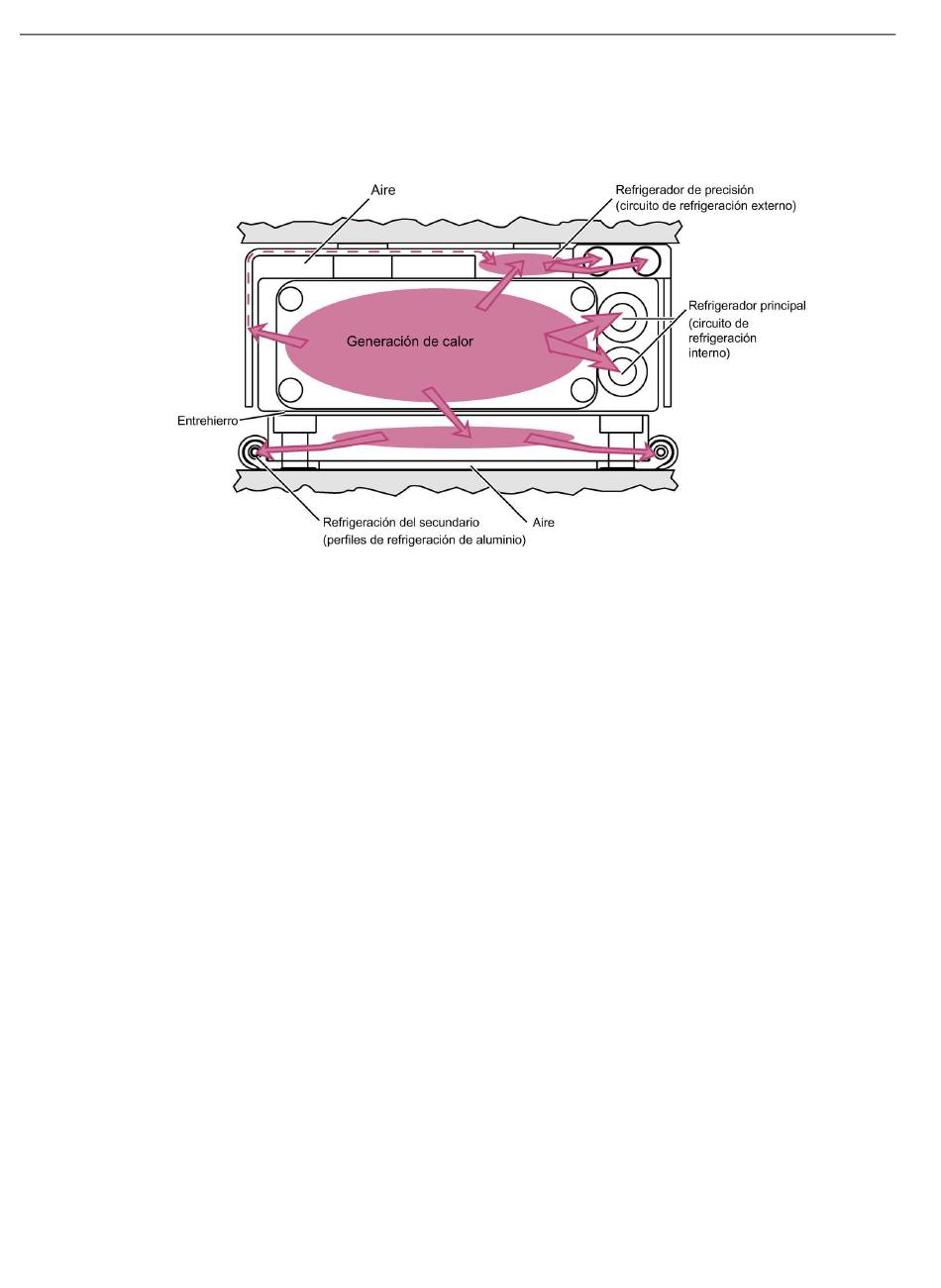

La figura siguiente muestra detalles de la disipación térmica según el principio
Thermo-Sandwich®.
Figura 3-1
Refrigerador principal del primario/refrigeración del primario
El refrigerador principal del primario está incorporado directamente en el primario. En las
condiciones para las que ha sido diseñado, el refrigerador principal del primario disipa entre
el 85% y el 90% de las pérdidas generadas en el primario.
El refrigerador principal del primario no influye en el aislamiento térmico del motor respecto
a la máquina.
Refrigerador de precisión del primario/aislamiento térmico del primario
En las condiciones para las que ha sido diseñado, el refrigerador de precisión del primario
disipa entre el 2% y el 10% de las pérdidas totales del primario. De este modo, el incre-
mento de temperatura de la superficie exterior del refrigerador de precisión del primario
respecto a la temperatura de la alimentación del refrigerador de precisión del primario se
mantiene en un intervalo de oscilación pequeño. Junto con la refrigeración del secundario,
el refrigerador de precisión del primario reduce la transmisión de calor a la estructura de
conexión.
El entrehierro aísla el primario respecto al secundario. En la superficie de atornillado, el
refrigerador de precisión opcional del primario protege el entorno frente a temperaturas
excesivas del motor. Los termoaislantes en los racores atornillados y la cámara de aire que
se encuentra entre ellos reducen la transmisión de calor desde el primario.
Las chapas radiantes laterales del refrigerador de precisión del primario forman igualmente
holguras llenas de aire. Estas chapas radiantes aíslan el primario por los lados respecto a la
estructura de la máquina.
En las condiciones para las que ha sido diseñado, el aumento de temperatura de la
superficie exterior del refrigerador de precisión del primario respecto a la temperatura de
alimentación es de como máximo 4 K.
